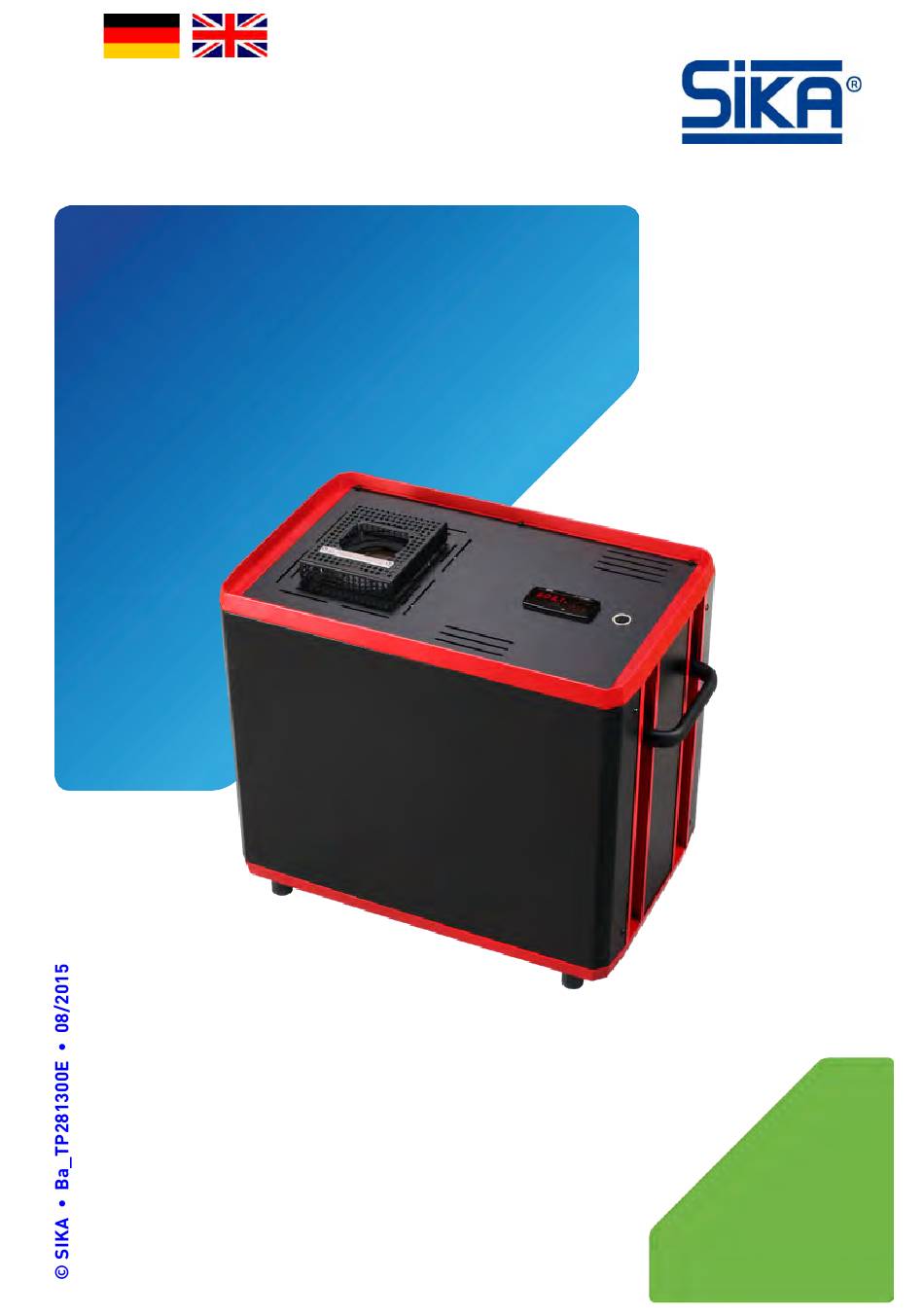

Betriebsanleitung
Betriebsanleitung .................................................... Seite 1 - 28
Operating manual .................................................. page 29 - 56
Temperatur-Kalibratoren
Baureihe TP 28 1300 E
Bewahren Sie diese Betriebsanleitung zum Nachschlagen auf.
Geben Sie diese Betriebsanleitung bei der Veräußerung des Gerätes mit.
(Original)
Advertisement
Chapters
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for SIKA TP 28 1300 E Series
Summary of Contents for SIKA TP 28 1300 E Series
- Page 1 Betriebsanleitung (Original) Betriebsanleitung ............ Seite 1 - 28 Operating manual ..........page 29 - 56 Temperatur-Kalibratoren Baureihe TP 28 1300 E Bewahren Sie diese Betriebsanleitung zum Nachschlagen auf. Geben Sie diese Betriebsanleitung bei der Veräußerung des Gerätes mit.
-
Page 2: Table Of Contents
Weitergabe sowie Vervielfältigung dieser Betriebsanleitung, Verwertung und Mitteilung seines Inhalts sind verboten, soweit nicht ausdrücklich gestattet. Zuwiderhandlungen verpflichten zu Schadenersatz. Alle Rechte für den Fall der Patent-, Gebrauchsmuster- oder Geschmacksmustereintragung vorbe- halten. - 2 - © SIKA • Ba_TP281300E • 08/2015... -
Page 3: Hinweise Zur Betriebsanleitung
Dr. Siebert & Kühn GmbH & Co. KG Struthweg 7-9 • D - 34260 Kaufungen 05605-803 0 • 05605-803 54 info@sika.net • www.sika.net Verwendete Gefahrenzeichen und Symbole: VORSICHT! Elektrischer Strom! Dieses Zeichen kennzeichnet Gefahren, die beim Umgang mit elektrischem Strom entstehen können. -
Page 4: Gerätebeschreibung
Verpackung aufheben! Die Kalibratoren werden in einer speziellen Sicherheitsverpackung geliefert. Heben Sie die Verpackung auf, um das Instrument für die Rekalibrierung oder bei Re- paraturen sicher an den Hersteller zurückzuschicken. - 4 - © SIKA • Ba_TP281300E • 08/2015... -
Page 5: Bestimmungsgemäße Verwendung
TP 28 1300 E Gerätebeschreibung Lieferumfang und Zubehör: Lieferumfang Zubehör (optional) TP 28 1300 E Transportkoffer. entsprechend den Bestelldaten. Testzertifikat. Übergangshülse(n). Netzanschlusskabel. DAkkS-Zertifikat. Hülsen-Wechselwerkzeug. Werksprüfschein. Betriebsanleitung. PC-Pegelwandler USB. Sicherheitsverpackung / Transportschutz. ... -
Page 6: Gewährleistung
Der Kalibrator hat ab Lieferdatum eine Garantielaufzeit von 12 Monaten auf Baufehler oder Materialmängel. Die Garantie ist begrenzt auf Reparatur bzw. Auswechslung des Kalibrators. SIKA gibt weiterhin eine Garantie von 5 Jahren auf Kalibratoren, die mindestens einmal pro Jahr durch das SIKA-DAkkS-Labor kalibriert und überprüft werden. -
Page 7: Sicherheitshinweise
Um eine sichere Bedienung zu gewährleisten, ist sachkundiges und sicherheitsbewusstes Verhalten der Bediener erforderlich. SIKA gewährt persönlich oder durch entsprechende Literatur Hilfestellung für die Anwendung der Produkte. Der Kunde prüft die Einsetzbarkeit des Produktes auf der Basis unserer techni- schen Informationen. In kunden- und anwendungsspezifischen Tests überprüft der Kunde die Eignung des Produktes für seinen Verwendungszweck. - Page 8 Bei einer Übertemperatur im Gehäuseinneren wird die Stromzufuhr für die Heizung ab- schaltet. Der Kalibrator kann nicht mehr in Betrieb genommen werden. Senden Sie den Kalibrator nach dem Abkühlen zur Überprüfung an SIKA. Der Kalibrator darf nicht in explosionsgefährdeter Atmosphäre verwendet werden (ent- zündbare oder explosive Atmosphäre).
-
Page 9: Aufbau, Funktion Und Regler
TP 28 1300 E Aufbau, Funktion und Regler Aufbau, Funktion und Regler 3.1 Aufbau Der Kalibrator besteht aus einem robusten, schwarz-rot lackierten Stahlgehäuse und hat zwei Tragegriffe Der linke Gehäuseteil enthält einen elektronisch geregelten Metallblock aus einer Son- derstahllegierung. -
Page 10: Funktion
• Anzeige bestimmter Parameter in einzelnen Modi und Menüpunkten LED SET • Signalisiert blinkend den Zugriff auf die einzelne Menüpunkte und Parameter Taste P • Zugriff auf Solltemperaturvorgabe • Zugriff auf Menüpunkte und Parameter • Eingabebestätigung - 10 - © SIKA • Ba_TP281300E • 08/2015... - Page 11 TP 28 1300 E Aufbau, Funktion und Regler Taste • Reduzierung einzustellender Werte • Auswahl einzelner Menüpunkte • Rücksprung um eine Menüebene Taste • Erhöhung einzustellender Werte • Auswahl Menüpunkte • Rücksprung um eine Menüebene Taste U •...
-
Page 12: Inbetriebnahme Und Betrieb
Der Stecker des Netzanschlusskabels dient als "NOT-AUS"-Schalter. Sorgen Sie dafür, dass der Stecker immer frei zugänglich und leicht erreichbar ist. Ziehen Sie im Notfall den Stecker heraus, damit das Gerät vom Netz getrennt wird. - 12 - © SIKA • Ba_TP281300E • 08/2015... -
Page 13: Elektrischer Anschluss
Verwenden Sie keine Verlängerungskabel oder Adapterstecker. WICHTIG! Netzanschlusskabel! Das Netzanschlusskabel darf nur durch ein gleichwertiges Kabel ersetzt werden. Verwenden Sie nur Originalkabel von SIKA oder zugelassene Kabel des gleichen Typs mit der richtigen Auslegung als Ersatz ( "Elektrische Kenndaten"). TP 28 1300 E anschließen: ... -
Page 14: Einschalten, Abkühlen Und Ausschalten
Nach ca. 5 Sekunden ist die Initialisierung abgeschlossen und es wird automatisch der Kalib- riermodus angezeigt. Die eingebauten Heizelemente temperieren den Metallblock automatisch von Raumtempera- tur auf die am Regler eingestellte Solltemperatur. - 14 - © SIKA • Ba_TP281300E • 08/2015... - Page 15 TP 28 1300 E Inbetriebnahme und Betrieb WICHTIG! Nach Transport oder Lagerung beachten! Nach Transport, Lagerung oder längerem Nichtgebrauch kann Feuchtigkeit in die Heiz- elemente (Magnesiumoxid) eindringen. Zum Trocknen muss der Kalibrator langsam hochgeheizt werden. Während dieses Vor- ganges hat der Kalibrator die erforderliche Isolationsspannung für die Schutzklasse I noch nicht erreicht.
-
Page 16: Ausregelung Der Referenztemperatur
die Hinweise zum Aufstellungsort und zur Betriebslage eingehalten wurden ( § 4.1). der elektrische Anschluss ordnungsgemäß durchgeführt wurde ( § 4.2). der Prüfling einen sicheren Halt im Kalibrator hat. der Kalibrator eine ausreichende Standsicherheit hat. - 16 - © SIKA • Ba_TP281300E • 08/2015... - Page 17 TP 28 1300 E Inbetriebnahme und Betrieb Anzeige der Referenz- und Solltemperatur: Die erste Zeile des Displays zeigt die aktuelle Tempe- ratur des Metallblocks an. Die zweite Zeile des Displays zeigt die aktuelle Soll- temperatur des Metallblocks. Ist die eingestellte Solltemperatur erreicht, wird durch kurze Einschaltimpulse die vom Metallblock abge- strahlte Wärmeenergie nachgeliefert, sodass die Tem- Anzeige der Referenz- und Solltempe-...
-
Page 18: Bedienung
Drücken Sie die Taste P, um den eingestellten Sollwert zu bestätigen. WICHTIG! Wenn Sie im Sollwertmodus ca. 10 Sekunden lang keine Taste drücken, kehrt der Regler automatisch zum Kalibriermodus mit der eingestellten Solltemperatur zurück. - 18 - © SIKA • Ba_TP281300E • 08/2015... -
Page 19: Probleme
Können Sie ein Problem nicht beheben, ist der Kalibrator unverzüglich außer Betrieb zu set- zen und gegen versehentliche Inbetriebnahme zu schützen. Wenden Sie sich an ihren Lieferanten oder direkt an SIKA. Senden Sie das Gerät bitte mit ei- ner kurzen Fehlerbeschreibung, den Umgebungsbedingungen und der Einsatzdauer bis zum Eintreten des Problems zur Reparatur ein. -
Page 20: Rücksendung An Den Hersteller
Gesundheit und Sicherheit unserer Mitarbeiter müssen alle zur Reparatur an SIKA zurückgesandten Geräte frei von giftigen und gefährlichen Stoffen sein. Dies gilt auch für Hohlräume der Geräte. Bei Bedarf ist das Gerät vor der Rücksendung an SIKA durch den Kunden zu neutralisieren bzw. zu spülen. -
Page 21: Wartung Und Reinigung
( § 4.2 "Elektrischer Anschluss"). Sollten die Sicherungen wiederholt durchbrennen, so liegt wahrscheinlich ein Defekt am Ka- librator vor. Schicken Sie in diesem Fall den Kalibrator an SIKA zur Reparatur ( § 6 + § 6.1). Technische Änderungen vorbehalten - 21 -... -
Page 22: Reinigung
WICHTIG! Temperatursicherung bei Übertemperatur! Ein zu geringer Luftstrom kann zum Auslösen der Temperatursicherung führen. Der Ka- librator ist dann nicht mehr betriebsbereit und muss zu SIKA geschickt werden. Achten Sie darauf, dass die Gitteröffnungen immer frei sind. Messeinsatz (Übergangshülsen und Kalibriereinsätze): Während des Betriebes entstehen geringe Mengen an Metallstaub. -
Page 23: Außerbetriebnahme Und Entsorgung
Hausmüll entsorgt werden (EU-Richtlinie 2002/96/EC). Führen Sie den TP 28 1300 E der lokalen Wieder- verwertung zu oder schicken Sie den TP 28 1300 E an Ihren Lieferan- ten bzw. SIKA zurück. Technische Änderungen vorbehalten - 23 -... -
Page 24: Technische Daten
- Heizungsansteuerung Spannungsausgang für Halbleiterrelais (8 mA / 8 V DC ) - Lüftersteuerung Relais SPDT (8 A-AC1, 3 A-AC3 / 250 VAC); 100.000 Schaltspiele Schutzart (DIN EN 60529) IP 20 - 24 - © SIKA • Ba_TP281300E • 08/2015... - Page 25 TP 28 1300 E Technische Daten TP 28 1300 E Kenndaten Prozessgrößen Metallblock: - Bohrung ∅ 28 mm - Tiefe 200 mm Übergangshülsen für klei- 3,5…25 mm (Abstufung 0,5 mm) nere Durchmesser Abmessungen: - Breite 510 mm - Höhe 290 mm - Tiefe 410 + 100 mm Gewicht...
-
Page 26: Aufheiz- Und Abkühlzeiten
Abkühlzeiten: Temperaturänderung Dauer 1300 °C auf 1000 °C 20 min 1000 °C auf 800 °C 20 min 800 °C auf 600 °C 30 min 600 °C auf 400 °C 50 min - 26 - © SIKA • Ba_TP281300E • 08/2015... -
Page 27: Richtlinie Dakks-Dkd-R 5-4 • Anhang B
TP 28 1300 E Richtlinie DAkkS-DKD-R 5-4 • Anhang B 10 Richtlinie DAkkS-DKD-R 5-4 • Anhang B Hinweise des DKD-Fachausschusses „Temperatur und Feuchte“ zum Einsatz von Temperatur- Blockkalibratoren. Durch den Kalibrierschein eines DAkkS-Kalibrierlaboratoriums wird bestätigt, dass der Temperatur- Blockkalibrator die hohen Anforderungen an die Kalibrierbarkeit eines solchen Gerätes erfüllt, wie sie in der Richtlinie DAkkS-DKD-R 5-4 festgelegt sind. - Page 28 Mess- und Sensortechnik Sensors and Measuring Instruments Durchflussmesstechnik Flow Measuring Instruments Test- und Kalibriertechnik Test and Calibration Instruments SIKA Dr. Siebert & Kühn GmbH & Co. KG Struthweg 7–9 D-34260 Kaufungen Germany +49 (0)5605 803-0 +49 (0)5605 803-54 info@sika.net...
-
Page 29: Operating Manual
Operating manual (Translation) Betriebsanleitung ............ Seite 1 - 28 Operating manual ..........page 29 - 56 Temperature calibrators Series TP 28 1300 E Please keep this operating manual for future reference. If the device is resold, please provide the operating manual along with it. -
Page 30: Operating Manual
Offenders will be held liable for the payment of damages. All rights reserved in the event of the grant of a patent, utility model or design. - 30 - © SIKA • Ba_TP281300E • 08/2015... -
Page 31: About This Operating Manual
Dr. Siebert & Kühn GmbH & Co. KG Struthweg 7-9 • D - 34260 Kaufungen 05605-803 0 • 05605-803 54 info@sika.net • www.sika.net Hazard signs and other symbols used: CAUTION! Electric current! This sign indicates dangers which could arise from handling of electric current. -
Page 32: Device Description
The portable instruments are of compact and robust construction and thus allow use directly on-site or in a laboratory. The TP 28 1300 E series is used for service purposes and for different industrial and labora- tory tasks. Thus, for example, thermometers, temperature switches/thermostats, resistance thermom- eters and thermo-elements can be directly connected and checked. -
Page 33: Intended Use
TP 28 1300 E Device description Scope of delivery and accessories: Scope of delivery Accessories (optional) TP 28 1300 E Transport case. according to order data. Test certificate. Adapter sleeve(s). Mains cable. DAkkS certificate. ... -
Page 34: Warranty
The calibrator is under guarantee for 12 months as from the date of delivery for construction errors or material defects. The guarantee is limited to repair or replacing the calibrator. SIKA also provides an extra 5-year guarantee for calibrators which are calibrated and in- spected annually by the SIKA DAkkS laboratory. -
Page 35: Safety Instructions
In order to guarantee that the device operates safely, the operator must act competently and be conscious of safety issues. SIKA provides support for the use of its products either personally or via relevant literature. The customer verifies that our product is fit for purpose based on our technical information. - Page 36 The calibrator cannot then be started any more. After it has cooled, send the calibrator for inspection to SIKA. The calibrator may not be used in an explosion-endangered atmosphere (ignitable or ex- plosive atmosphere).
-
Page 37: Construction, Function And Controller
TP 28 1300 E Construction, function and controller Construction, function and controller 3.1 Construction The calibrator consists of a robust, black-and-red painted steel housing and has two car- rying handles The left part of the housing holds an electronically controlled metal block made of a spe- cial steel alloy. -
Page 38: Function
• When flashing, it signals access to the individual menu items and parameters P key • Access the default set temperature • Access menu items and parameters • Confirm input - 38 - © SIKA • Ba_TP281300E • 08/2015... - Page 39 TP 28 1300 E Construction, function and controller key • Reduce values to be set • Select individual menu items • Return to previous menu level key • Increase values to be set • Select individual menu items •...
-
Page 40: Commissioning And Operation
Never leave the calibrator unattended when it is in operation or in the cooling phase. For safe operation of the calibrators of the TP 28 1300 E series, a proper commissioning pro- cedure is necessary. -
Page 41: Electrical Connection
IMPORTANT! Mains connecting cable! The mains connecting cable may only be replaced by an equivalent cable. Use only original cables from SIKA or approved cables of the same type with the cor- rect design as replacements ( "Electrical characteristics"). -
Page 42: Switching On, Cool Down And Switching Off
Initialization is completed after approx. 5 seconds; the calibration mode is then automatically displayed. The installed heating elements automatically adjust the metal block from the room tempera- ture to the set temperature set at the controller. - 42 - © SIKA • Ba_TP281300E • 08/2015... - Page 43 TP 28 1300 E Commissioning and operation IMPORTANT! Keep in mind after transport or storage! After transport, storage or long periods of non-use, moisture can seep into the heating elements (magnesium oxide). For drying, the calibrator must be slowly heated up. During this process, the calibrator has not yet reached the required insulation voltage for protection class I.
-
Page 44: Stabilizing The Reference Temperature
( § 4.1). the electrical connections have been made correctly ( § 4.2). the test specimen is securely fixed in the calibrator. the calibrator has sufficient structural stability. - 44 - © SIKA • Ba_TP281300E • 08/2015... - Page 45 TP 28 1300 E Commissioning and operation Display of the reference and set temperature: The first line of the display shows the current tem- perature of the metal block. The second line of the display shows the current set temperature of the metal block. Once the set temperature has been reached, the radi- ated heat energy from the metal block is supplied by short firing pulses, thus ensuring that the temperature...
-
Page 46: Operation
Press the P key to confirm the entered set temperature. IMPORTANT! If you don’t press any key in the set point mode for about 10 seconds, the controller au- tomatically returns to the calibration mode with the entered set temperature. - 46 - © SIKA • Ba_TP281300E • 08/2015... -
Page 47: Problems
Contact your supplier or directly to SIKA. Please send the device for repair with a brief de- scription of the problem, the environmental conditions and the length of time the device was operational before the problem occurred. -
Page 48: Return Shipment To The Manufacturer
Due to legal requirements placed on environmental protection and occupational safety and health and to maintain the health and safety of our employees, all units returned to SIKA for repair must be free of toxins and hazardous substances. That also applies to cavities in the devices. -
Page 49: Maintenance And Cleaning
Fit the fuse compartment back in place and connect the mains connecting cable ( § 4.2 "Electrical connection"). Should the fuses blow repeatedly, there is probably a fault in the calibrator. In this case, send the calibrator to SIKA for repairs ( § 6+§ 6.1). Technical changes reserved - 49 -... -
Page 50: Cleaning
The calibrator should, depending on the application situation, be inspected at appropriate in- tervals on the basis of DIN ISO 10012. We recommend you to return the calibrator to SIKA at intervals of max. 12 months or approx. 500 operating hours for recalibration and readjust- ment. -
Page 51: Decommissioning And Disposal
(EU Directive 2002/96/EC). Take the TP 28 1300 E to your local recycling plant send the TP 28 1300 E back to your supplier or to SIKA. Technical changes reserved - 51 -... -
Page 52: Technical Data
(8 mA / 8 V DC ) - Fan control relay SPDT (8 A-AC1, 3 A-AC3 / 250 VAC); 100,000 switching cycles Degree of protection IP 20 (EN 60529) - 52 - © SIKA • Ba_TP281300E • 08/2015... - Page 53 TP 28 1300 E Technical data Type TP 28 1300 E Characteristics Process variables Metal block: - Borehole ∅ 28 mm - Depth 200 mm Adapter sleeves for smaller diame- 3.5…25 mm (in 0.5 mm steps) ters Dimensions: - Width 510 mm - Height 290 mm...
-
Page 54: Heating Up And Cooling Times
Temperature change Duration 1300 °C to 1000 °C 20 min 1000 °C to 800 °C 20 min 800 °C to 600 °C 30 min 600 °C to 400 °C 50 min - 54 - © SIKA • Ba_TP281300E • 08/2015... -
Page 55: Guideline Dakks-Dkd-R 5-4
TP 28 1300 E Guideline DAkkS-DKD-R 5-4 • Appendix B 10 Guideline DAkkS-DKD-R 5-4 • Appendix B Details of the DKD technical committee "Temperature and Humidity" for the operation of tempera- ture block calibrators. Having a calibrator certificate from a DAkkS calibration laboratory confirms that the temperature block calibrator meets the high demands of the calibrating ability of such a device, which are outlined in the guideline DAkkS-DKD-R 5-4. - Page 56 Mess- und Sensortechnik Sensors and Measuring Instruments Durchflussmesstechnik Flow Measuring Instruments Test- und Kalibriertechnik Test and Calibration Instruments SIKA Dr. Siebert & Kühn GmbH & Co. KG Struthweg 7–9 D-34260 Kaufungen Germany +49 (0)5605 803-0 +49 (0)5605 803-54 info@sika.net...
