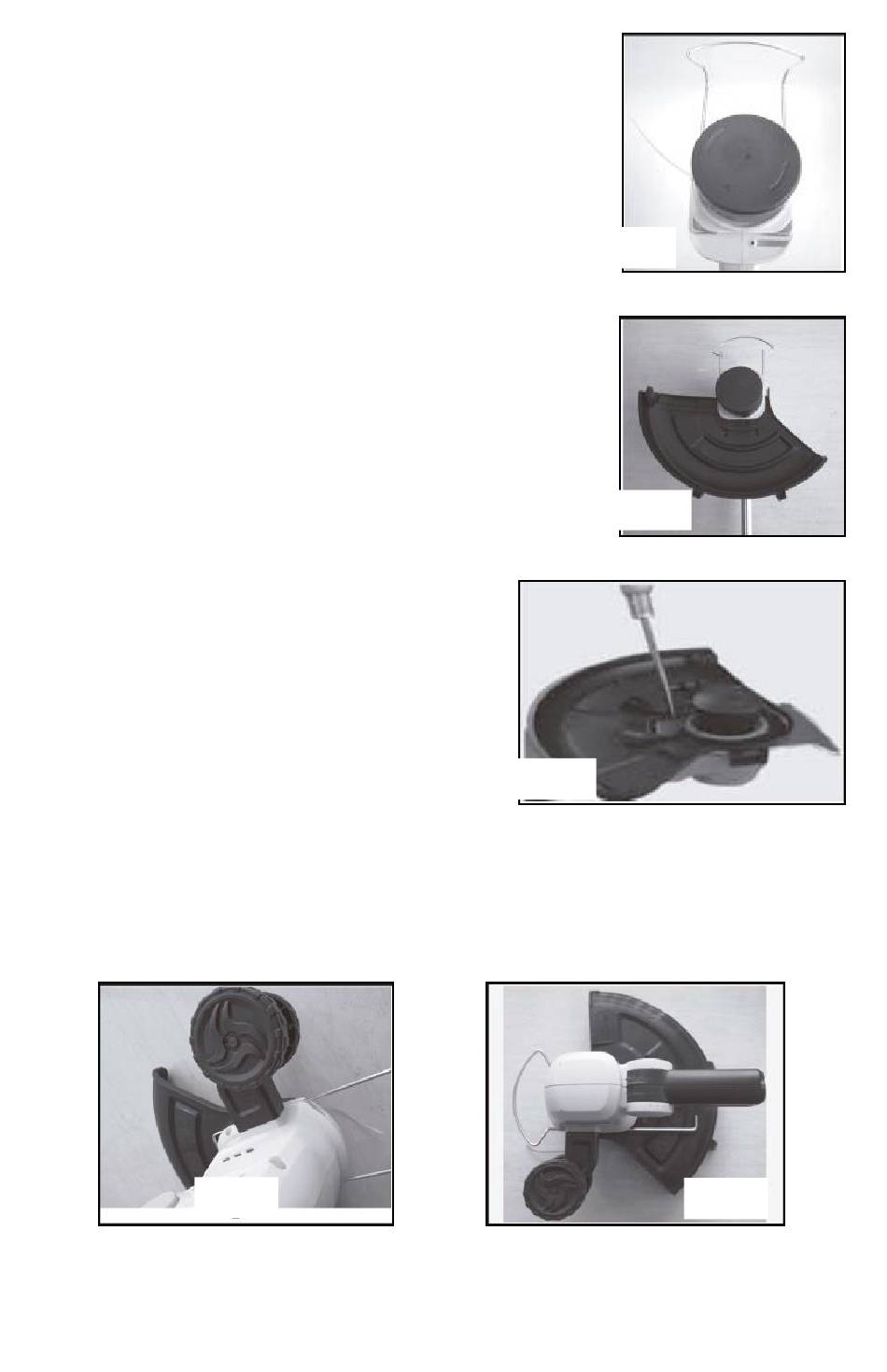

NSTALE A PROTEÇÃO E O GUIA DE CANTOS E A RODA GUIA
Introduza guia de cantos (H) na ranhura da cabeça do
motor (F). Observe a direção da guia de cantos. Quando
estiver no modo de corte, o protetor deve estar como na
fig. 3.
Fig. 3
Coloque a proteção (I) na cabeça do motor e rode-a um
pouco para se certificar de que encaixa nas ranhuras da
cabeça do motor (F). Siga a direção da seta na proteção (1)
(ver fig. 4).
Fig. 4
Fixar o resguardo na carcaça do motor com o
parafuso fora da embalagem (ver fig. 5).
Fig. 5
Quando se encontra a cortar os rebordos, a roda guia (G) tem de ser encaixada na
máquina de cortar. Insira o disco de corte na ranhura preta da cabeça do motor (F) (ver
fig.6). Certifique-se de que a roda guia está firmemente encaixada na ranhura. E
empurre a guia de cantos (H) para que não fique sobressaída (ver fig.7).
Fig. 6
Fig. 7
