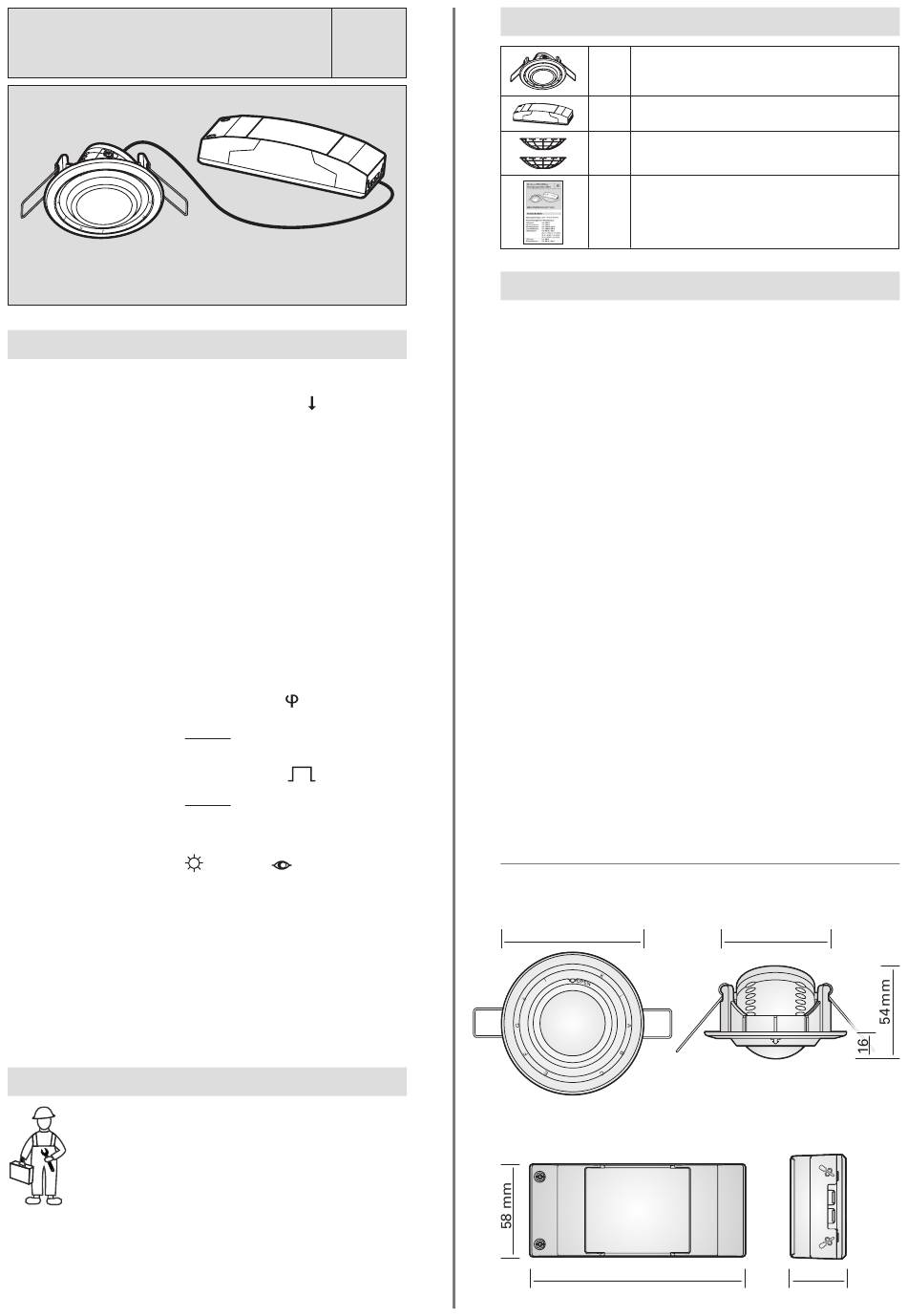

McGuard PM-EINBws
Bewegungsmelder 94501
D
BEDIENUNGSANLEITUNG
TECHNISCHE DATEN:
Spannungsversorgung: 220 V – 240 V AC 50 / 60 Hz
Kontaktbelastung Kanal 1 (Beleuchtung L ):
Glühlampen:
HV-Halogenlampen:
NV-Halogenlampen:
Leuchtstoffl ampen:
Unkompensiert:
LED-Lampe:
Energiesparlampe:
Kontaktbelastung Kanal 2 (potentialfreier Kontakt
D1 – D2) (Lux-Einstellung nicht berücksichtigt)
D1 – D2:
Zeiteinstellung:
Lux:
Erfassungsreichweite: von Ø 1 m bis Ø 7 m bei einer
Erfassungsbereich:
Temperaturbereich:
Schutzart:
ACHTUNG
Die Installation und Montage elektrischer Ge-
räte muss von qualifi zierten Elektrofachkräften
unter Berücksichtigung der Sicherheitsrichtli-
nien, elektrotechnischen Normen und Regeln
durchgeführt werden. Wenden Sie sich im
Falle einer Störung oder eines Ausfalls an Ihren Elekt-
riker. Verwenden Sie einen Leitungsschutzschalter B 10
A und schalten Sie vor Beginn der Arbeiten die Anlage
Spannungsfrei und sichern Sie diese gegen wiederein-
schalten.
max. 2000 W
max. 1000 W
max. 1000 VA / 600 W
max. 1000VA / 600 W
max. 900 VA / 100 µF
25 x (1 x 18 W), 12 x (2 x 18 W),
15 x (1 x 36 W), 7 x (2 x 36 W),
10 x (1 x 58 W), 5 x (2 x 58 W)
max. 400 W
max. 600 VA / 400 W
max. 5 A (cos
= 1)
Time 1 (Beleuchtung)
einstellbar von ca. 5 s bis
30 min, Test &
1s
Time 2 (Potentialfrei) einstell-
bar von ca. 10 s bis 60 min
Einstellbar von ca. 10 Lux bis
(∞) und „
" Lernfunktion
10 – 2000 Lux
Montagehöhe von 2,5 m
360° kreisförmig
0 °C bis 45 °C
Bewegungsmelder: IP44
Power Box: IP20
1. LIEFERUMFANG
D
2. PRODUKTBESCHREIBUNG
Der McGuard PM-EINBws ist ein Deckeneinbau-
Bewe gungsmelder für den Innenbereich mit Anwen-
dungsmöglichkeiten in Wohn- und Bürogebäuden.
Die Besonderheit des Bewegungsmelders sind die zwei
unabhängigen Kanäle (1) für Beleuchtung und Kanal (2)
als potentialfreier Kontakt z.B. für HLK-Steuerungen.
• Benutzerfreundliche Downlight-Konstruktion mit
Federklemmen zur Anpassung an unterschiedliche
Deckenplattenstärken bis 2 cm.
• Leistungsstarkes Relais zur Steuerung der Beleuch-
tung. Der Umgebungs-Lux-Wert kann als Schwellwert
für das Ein- und Ausschalten von Verbrauchern
eingestellt werden.
• Das manuelle Ein- und Ausschalten der Beleuchtung
ist über einen externen Taster möglich.
• Der Bewegungsmelder kann um 30° nach unten und
350° zur Seite verstellt werden, um den gewünschten
Erfassungswinkel einzustellen.
• Die RJ12-Verbindung zwischen Bewegungsmelder
und Power Box ermöglicht eine schnelle und einfache
Installation.
2.1 Abmessungen
Bewegungsmelder: Ø 80 x 54 mm
Power Box: 135 x 58 x 31 mm
1 x
Bewegungsmelder
1 x
Power Box
2 x
Linsen Abdeckung
1 x
Bedienungsanleitung
Ø 80 mm
J
D
135 mm
63 mm
OPEN
OPEN
Abb. 1
31mm
Abb. 2
