DE
McGuard professional
BEWEGUNGSMELDER
Montage und Bedienungsanleitung
McGuard professional
McGuard professional
Art.-No. 94530
Art.-No. 94531
Col: white ~ (RAL 9010)
Col: white ~ (RAL 9010)
120°
240°
McGuard professional
McGuard professional
Art.-No. 94533
Art.-No. 94534
Col: black
Col: black
120°
240°
McGuard professional
Art.-No. 94536
Col: white ~ (RAL 9010)
Fernbedienung
Remote Control
240°
À télécommande
Afstandsbediening
GB
McGuard professional
MOTION DETECTOR
Installation and Operating Instructons
FR
McGuard professional
DETECTEUR DES MOVEMENT
Instructions de montage et de service
NL
McGuard professional
BEWEGINGSMELDER
Montage en Bedieningshandleiding

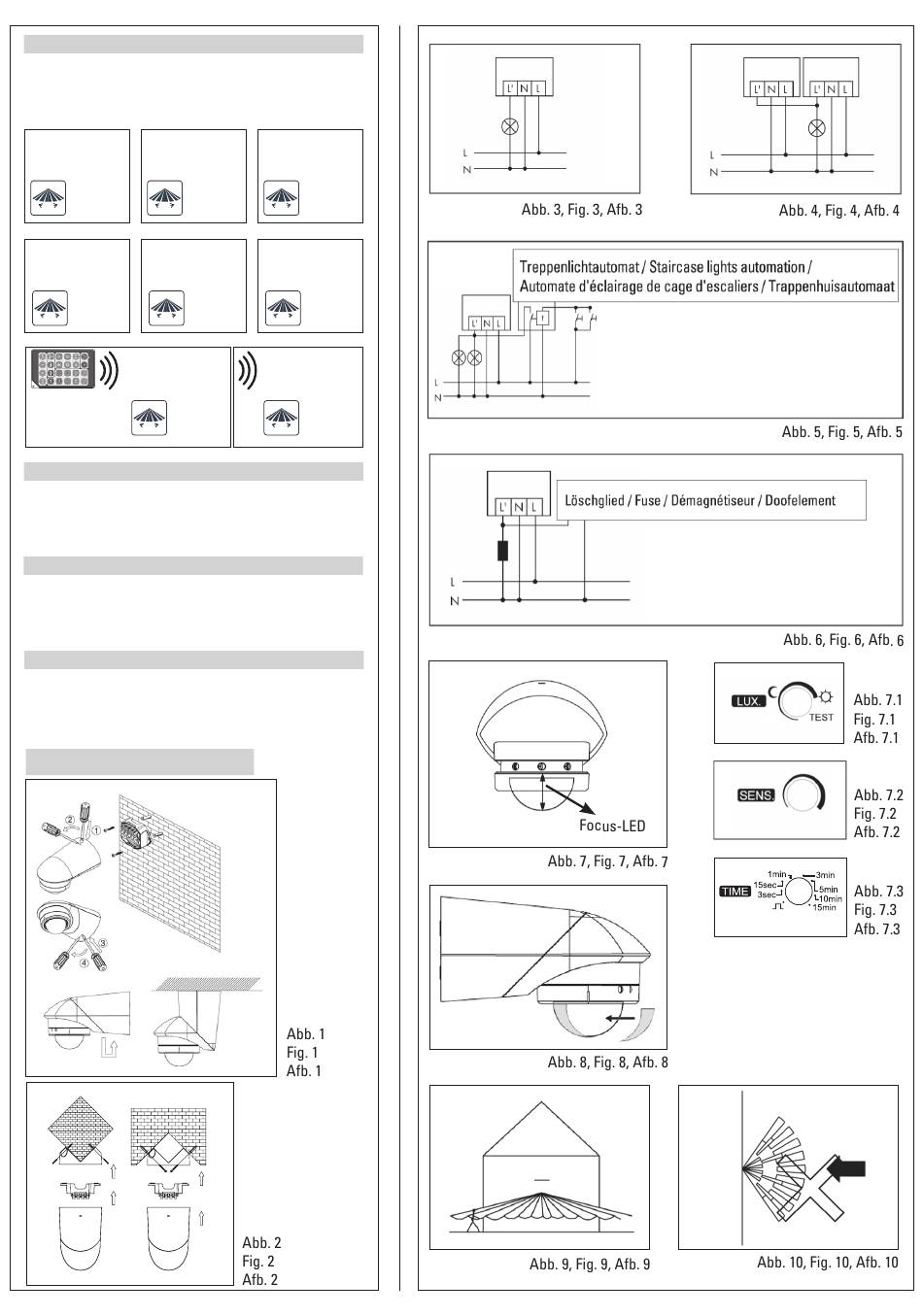

Abbildungen
McGuard professional
Art.-No. 94532
Col: white ~ (RAL 9010)
360°
McGuard professional
Art.-No. 94535
Col: black
360°
McGuard professional
Art.-No. 94537
Col: white ~ (RAL 9010)
360°
1
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for urmet domus Grothe McGuard professional 120
Summary of Contents for urmet domus Grothe McGuard professional 120
- Page 1 McGuard professional BEWEGUNGSMELDER Montage und Bedienungsanleitung McGuard professional McGuard professional McGuard professional Art.-No. 94530 Art.-No. 94531 Art.-No. 94532 Col: white ~ (RAL 9010) Col: white ~ (RAL 9010) Col: white ~ (RAL 9010) 120° 240° 360° McGuard professional McGuard professional McGuard professional Art.-No.
- Page 2 Praktische Tips Wir freuen uns, dass Sie sich für den McGuard professional aus dem Hause GROTHE GmbH entschieden haben. Diese neue Präsenzmelder-Generation • Eine optimale Funktion (max. Reichweite) wird erreicht, wenn die Montage bietet Ihnen einen hohen Nutzen an Installationsfreundlichkeit, Sicherheit, Be- seitlich zur Gehrichtung erfolgt (Abb.
-
Page 3: Technische Daten
TECHNISCHE DATEN McGuard professional 120° 240° 360° Artikel-Nummer: 94530 94531 94532 94533 94534 94535 94536 94537 Einsatzbereich: Einfamilienhäuser, Ein-Mehrfamilienhäuser, Lager, Reihenhäuser, Gewerbeobjekte, Hallen, Einfahrten, öffentliche Gebäude Tiefgaragen Carports Maße H x B x T: 78 x 84 x 120 mm 78 x 84 x 120 mm 78 x 84 x 120 mm ... - Page 4 Programmierung per Fernbedienung Beschreibung Die Infarot-Fernbedienung Model „McGuard IRFB“ ist mit den Bewegungsmeldern „McGuard professional, BM240Ixx“ und „BM360Ixx“ kompatibel. Sie wird verwendet, um bequem verschiedene Parameter und Sonder-funktionen einzustel- len. Mit einer Reichweite von etwa 6 Metern kann die Programmierung schnell und präzise ohne Werkzeug oder Leiter durchgeführt werden.
- Page 5 Batterie Wenn die Batterie ausreichen geladen ist, blinkt die LED-Anzeige kurz für 0,2 Sekunden auf, wenn Sie eine beliebige Taste der Fernbedienung drücken. Die Einstellungen für LUX/EMPFINDL./Z1/Z2 können in jedem Funktions-Modus geändert werden, ohne zum AUTO-Modus wechseln zu müssen. Während die Einstellungen angepasst werden, bleibt der zuletzt gewählte Funktions-Modus also unverändert.
-
Page 6: Motion Detector
McGuard professional MOTION DETECTOR Installation and Operating Instructons McGuard professional McGuard professional McGuard professional Art.-No. 94530 Art.-No. 94531 Art.-No. 94532 Col: white ~ (RAL 9010) Col: white ~ (RAL 9010) Col: white ~ (RAL 9010) 120° 240° 360° McGuard professional McGuard professional McGuard professional Art.-No. - Page 7 Practical Tips Thank you for choosing the McGuard professional presence sensor from • Optional function (max. range) is achieved if the mounting is sideways to the GROTHE GmbH. This new generation of presence sensors provides you a better direction of movement (Fig. 9). performance in security and comfort and a quick and easy installation.
-
Page 8: Technical Data
TECHNICAL DATA McGuard professional 120° 240° 360° Articel-No: 94530 94531 94532 94533 94534 94535 94536 94537 Area of application: Single familyhouses, Single or multi-family houses, Warehouses, halls, terraced houses, entrances, commercial buildings, underground garages carports public buildings Dimensions H x W x D: 78 x 84 x 120 mm 78 x 84 x 120 mm 78 x 84 x 120 mm... - Page 9 Programming via remote control Description The Model „McGuard IRFB“ infrared remote control is compatible with motion detectors „McGuard professional, BM240Ixx“ and BM360Ixx“. It is used to easily set different parameters and special functions. With a range of approx. 6m, quick and precise programming can be done without tools or ladder. Key functions Press this button once, to start 10-HOUR-ON delay time;...
- Page 10 Battery When battery is at normal status, press any key of the remote control, the indicator LED would flash quickly for 0.2 sec. The setting of Lux/Sens/T1/T2 can be changed under any function mode, without switching the mode to AUTO mode. That is, the latest selected function mode would remain unchanged while adjusting those settings.
- Page 11 McGuard professional DETECTEUR DES MOVEMENT Instructions de montage et de service McGuard professional McGuard professional McGuard professional Art.-No. 94530 Art.-No. 94531 Art.-No. 94532 Col: white ~ (RAL 9010) Col: white ~ (RAL 9010) Col: white ~ (RAL 9010) 120° 240° 360°...
- Page 12 vie d’un temps de pause d’env. 9 s, durant lequel aucun mouvement n’est dé- Nous nous réjouissons que vous ayez choisi le McGuard professional de chez tecté. La LED de focalisation est enclenchée une pendant 2 s par sequennce. GROTHE GmbH. A l’expiration du temps de pause, un mouvement détecté...
-
Page 13: Caracteristiques Techniques
CARACTERISTIQUES TECHNIQUES McGuard professional 120° 240° 360° N° article: 94530 94531 94532 94533 94534 94535 94536 94537 Domaine d’application: Maisons unifamiliales, Maisons unifamiliales, Entrepôt, Maisons enfilade immeubles à appartments, Halles, voies d’accès, bâtiments industriels, Garages souterrains Abri à voitures bâtiments public Dimensions H x L x P: 78 x 84 x 120 mm 78 x 84 x 120 mm... - Page 14 Programmation via télécommande Description Le modèle « McGuard IRFB » de télécommande à infrarouge est compatible avec les capteurs de mouvement « McGuard professional BM240Ixx et BM360Ixx ». Il facilite le réglage de différents paramètres et de fonctions spéciales. Offrant une portée approchant 6 m, une programmation rapide et précise devient possible sans outils ou échelle.
- Page 15 Pile Si l’état de la pile est normal, appuyez sur une touche quelconque de la télécommande et la DEL indicatrice clignote rapi- dement 0,2 s. Les réglages Lux/Sens/T1/T2 sont modifiables dans tout mode de fonction sans devoir passer en mode AUTO. En l’occur- rence, le dernier mode de fonction sélectionné...
- Page 16 McGuard professional BEWEGINGSMELDER Montage en Bedieningshandleiding McGuard professional McGuard professional McGuard professional Art.-No. 94530 Art.-No. 94531 Art.-No. 94532 Col: white ~ (RAL 9010) Col: white ~ (RAL 9010) Col: white ~ (RAL 9010) 120° 240° 360° McGuard professional McGuard professional McGuard professional Art.-No.
- Page 17 beweging een nieuwe sequentie. Bijvoorbeeld geschikt voor het aansturen van Wij zijn verheugd dat u voor de McGuard professional van het bedrijf GROTHE een gong. GmbH hebt gekozen. Deze nieuwe generatie bewegingsmelders biedt u meer installatiegemak, veiligheid, bedieningscomfort en betrouwbaarheid in het Handige tips dagelijks gebruik.
-
Page 18: Technische Gegevens
TECHNISCHE GEGEVENS McGuard professional 120° 240° 360° Bestelnr: 94530 94531 94532 94533 94534 94535 94536 94537 Toepassingsgebied: Eensgezinswoningen, Eensgezinswoningen, Magazijnen, rijzenhuizen, Flats, hallen, inritten, Commerciële gebouwen, ondergrondse garages carports Openbare gebouwen Afmetingen H x B x D: 78 x 84 x 120 mm 78 x 84 x 120 mm 78 x 84 x 120 mm Nominale spanning:... - Page 19 Programmering via afstandsbediening Omschrijving Het model „McGuard IRFB“ infraroodafstandsbediening is compatibel met de bewegingsdetectoren McGuard professio- nal, BM240Ixx en BM360Ixx. Het wordt gebruikt om gemakkelijk verschillende parameters en speciale functies in te stel- len. Met een bereik van ca. 6 m kan de programmering snel en precies uitgevoerd worden zonder gereedschap of ladder. Knoppen Druk één keer op deze knop om 10-HOUR-ON vertragingstijd te starten;...
- Page 20 Batterij Als de batterij een normale status heeft en u op een willekeurige knop van de afstandsbediening drukt, flikkert de indica- torled snel gedurende 0,2 sec. De instelling van Lux/Sens/T1/T2 kan gewijzigd worden in iedere functiemodus zonder naar de AUTO modus over te schakelen.
