ITALIANO
CARATTERISTICHE GENERALI
• Sistema
di
auto-protezione,
antimascheramento attivo della lente dell'infrarosso.
• 2 settaggi di sensibilità ottimizzati per Interno, Esterno, in
abbinamento al Trimmer per la regolazione globale della portata.
• Barriera: 8 m x 140 cm.
• Memoria di allarme, Memoria di Mascheramento e gestione
interattiva dello spegnimento dei led.
• Possibilità di installazione Parete/Parete o Soffitto/Pavimento con
l'ausilio della Staffa angolare e dello snodo (opzionale).
• Ottica a Fessura Profonda per una alta immunità della sezione
Infrarosso a tutti i fenomeni/disturbi che non si presentino nel suo
effettivo campo visivo di rilevazione.
• Filtro LED per permettere la visione delle rilevazioni solo nelle
immediate vicinanze del sensore.
INSTALLAZIONE
Aprire il sensore svitando la vite di chiusura.

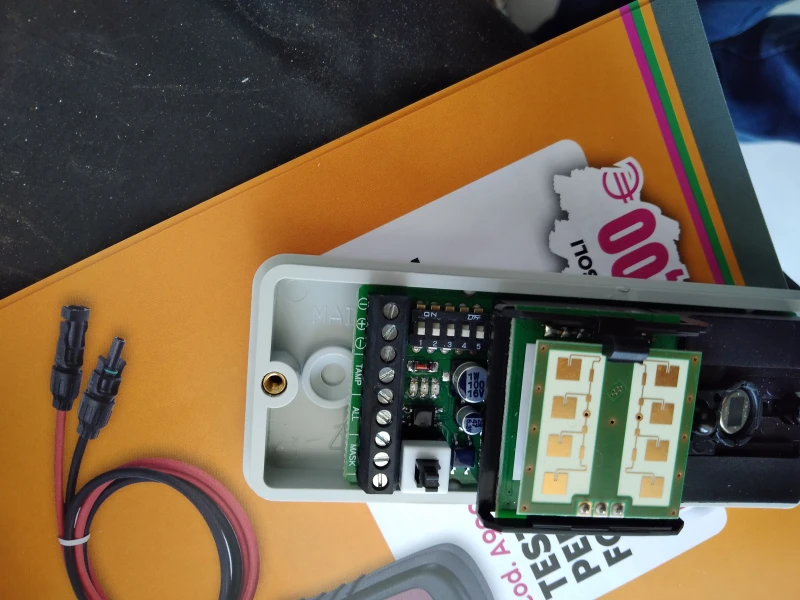

Smontare la scheda elettronica svitando la vite
scheda.
Con staffa 90° (sch. 1033/018)
Incidere la Sede A e la Sede B sul fondo. Incidere
la preforatura Passacavo per una dimensione
adeguata al cavo usato. Far passare il cavo
attraverso il foro Passacavo e, per l'IP61, sigillare
con del silicone. Per installazione diretta a muro
fissare il fondo con le apposite viti tramite le Sedi
A e B. Per installazione con staffa 90° *, fissare
prima la staffa alla parete e poi fissare il Fondo alla
staffa tramite le Sedi A e B con le viti di fissaggio
a staffa.
Riavvitare la Scheda al fondo. Procedere con il
collegamento dei cavi.
* la Staffa 90° può essere indifferentemente
montata con verso destro o sinistro.
DS1033-136D
escludibile,
composto
da
un
Sch.1033/016

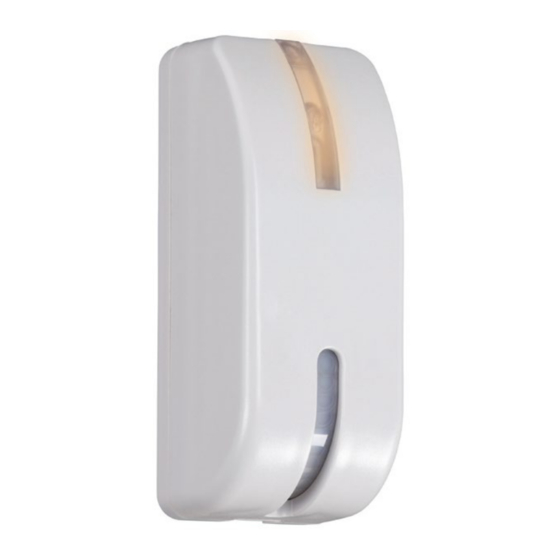

RILEVATORE
DOPPIA
TECNOLOGIA
DA ESTERNO
EFFETTO TENDA
1
