Summary of Contents for Ronix 8572

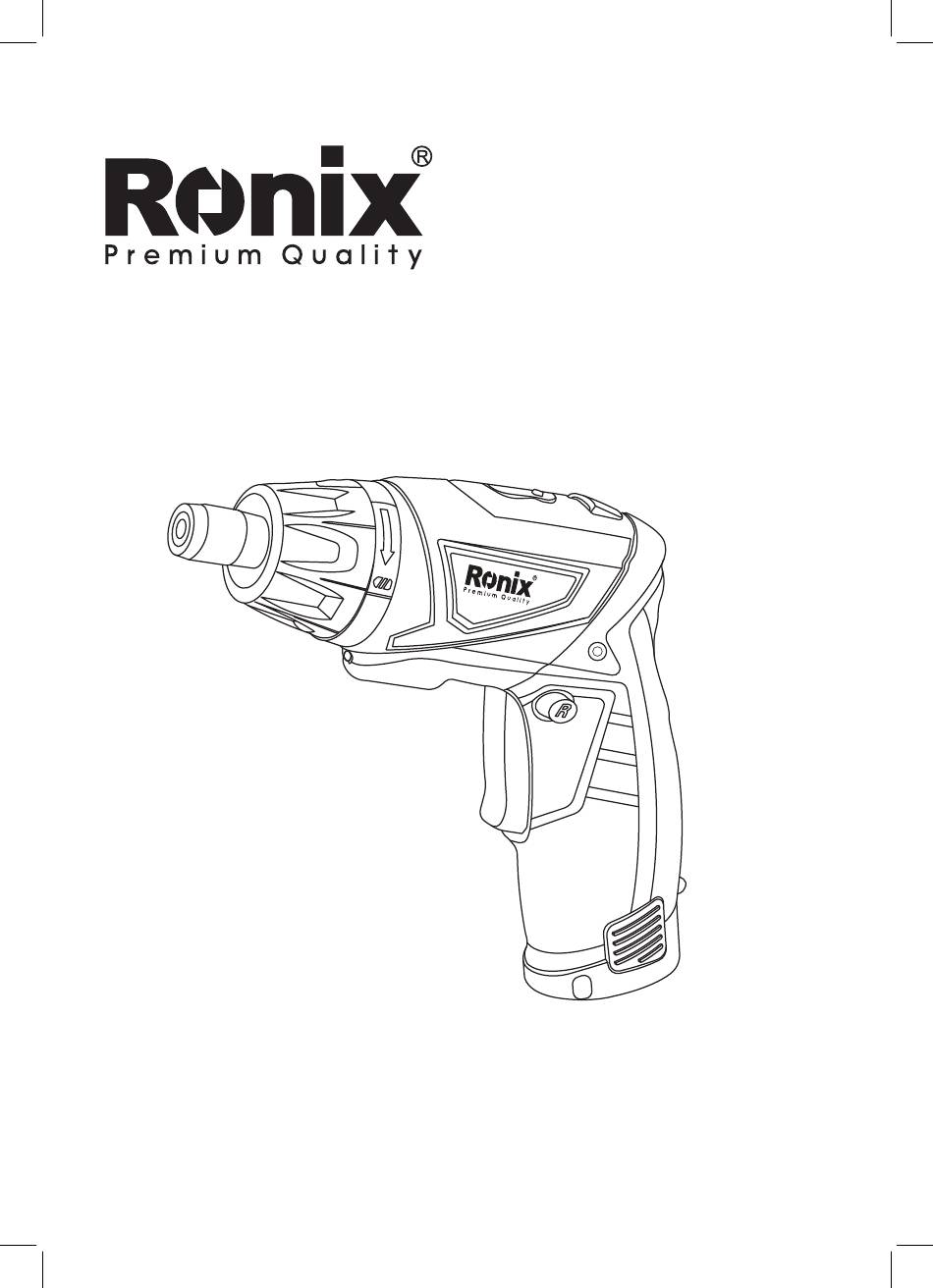

- Page 1 AKKU - SCHRAUBENDREHER 8572 www.ronixtools.com...
-
Page 3: Technische Daten
TECHNISCHE DATEN 8572 Modell Batterietyp Li-Ion Batteriekapazität 1.5Ah Batteriespannung 7.2V Spannfutterkapazität 6.35mm (1/4 Zoll) Maximales Drehmoment 5.8 N.m Leerlaufdrehzahl 300U/min Ladezeit 1.5 Stunden Gewicht 0.54Kg (Maschine mit 1 Akku) Geliefert in 1 Stück 1A-Ladegerät 1 Stück Ladestation 1 Stück Verlängerungsstange 1 Stück 3-mm-Bohrer... - Page 4 GERÄTEKOMPONENTEN Drehmoment Einstellungskragen Indikatör Licht Batteriestatus-Taste Rändelkagen Winkelverstellung- staste Ladeanschluss Sechskant-Spannfutter Drehrichtungsschalter LED Licht Ein / Aus Schalter BATTERIEINFORMATIONEN 1- Batteriespezifikationen: - Batteriematerial: Li-Ion - Batteriespannung: 7,2 V - Batteriekapazität: 1500 mAh. 2- Betriebsdauer: Ungefähr 1,5 Stunden (vollständig aufgeladen & ohne Last) 3- Ladezeit: Die Batterie muss vor der ersten Verwendung vollständig auf- geladen werden.
- Page 5 dieses Produkt aufzuladen. Unter keinen Umständen sollten Sie dieses Produkt länger als 5 Stunden aufladen, da dies die Batterielebensdauer verkürzen kann. Lassen Sie mindestens 30 Minuten Intervallzeit, bevor Sie dieses Produkt erneut aufladen. 4- Batteriestatus überprüfen: Um den Batteriestatus zu überprüfen, müssen Sie die Batteriestatus-Taste drücken, um die Anzeigelampe zu aktivieren.
- Page 6 Schutzbrillen, Gesichtsmasken usw. Tragen Sie keine Ringe. Tragen Sie eng anliegende Kleidung und schützen Sie Ihr Haar. 2- Wenn Sie dieses Produkt längere Zeit nicht verwenden, trennen Sie das Ladekabel vom Produkt. 3- Verwenden Sie dieses Produkt in einer aufgeräumten und gut beleuchteten Umgebung.
- Page 7 CORDLESS SCREWDRIVER 8572...
-
Page 8: Technical Specification
TECHNICAL SPECIFICATION 8572 Model Battery type Li-ion Battery Capacity 1.5 Ah Battery Voltage 7.2V Chuck Capacity 6.35mm-1/4 inch Max Torque 5.8 N.m No-load Speed 300RPM Charging Time 1.5 hours Weight 0.54Kg (Machine With 1pc Battery) Supplied in 1pc 1A Charger... -
Page 9: Parts List
PARTS LIST Torque Adjustment Collar Indicator Lights Battery status Button Angle Adjustment Button Charging Port Hexagon Knurled Collar Chuck Rotation Direction LED Light Switch Power Button BATTERY INFORMATION 1- Battery specifications Battery Material: Li-on Battery Voltage: 7.2V Battery Capacity: 1500mAh 2- Working time: Around 1.5 hour (fully-charged &... -
Page 10: Safety Instructions
this product. Under any circumstance, do not charge this product for more than 5 hours as it may shorten battery lifetime. Leave at least 30 minutes of interval time before you charge this product again. 4- Check battery status. To check the battery status, you need to press the battery status button to activate the indicator light. -
Page 11: Operation Guidance
disconnect the charging cable from the product. 3- Please use this product in a tidy and well lit environment 4- Place and store this product in a dry area. Keep it away from heat sources and explosive goods. 5- This product is for home use only. 6- Do not work close to people, children in particular. - Page 12 NOTE: Do not use the product when it is being charged. HOW TO USE THIS PRODUCT? Step 1: Insert a drive bit Situation 1: When you use a 50mm screwdriver bit Pull the knurled collar of the chuck towards the driver body and insert a 50mm driver bit into the chuck.
- Page 13 and the assembled product is shown in the following figure: Situation 3: When you need to use a socket You need to prepare a socket, an extension rod and a ball detent. First, insert the ball detent into the extension rod. Then, insert the socket into the ball detent.
- Page 14 Step 3: Adjust the torque Twist the torque adjustment collar to change the torque setting. This product covers 1 ~ 9 newton meters (9 ~ 80 inch-pound) torque range, with 7-stage torque settings. - When the number 1 is aligned with the arrow/white spot on top of the torque adjustment collar, the torque is the smallest.
- Page 15 to change to in line grip or anticlockwise to change to pistol grip. User Manual...
- Page 16 www.ronixtools.com...
