Rose electronics MT-15 Owner's Manual

MT-15
ROSE Bikes GmbH
Schersweide 4, 46395 Bocholt,
Germany. rosebikes.com
Made in Taiwan
DE // BEDIENUNGSANLEITUNG MINIWERKZEUG // BEST.-NR.: 2354114
GEFAHR
Unfall- und Beschädigungsgefahr durch falsche Anwendung des Multitools!
Falsche Anwendung der Werkzeuge des Multitools oder Verwendung der Werkzeuge für nicht passende
Komponenten kann zu Beschädigungen und plötzlichem Versagen von Teilen deines Fahrrads führen!
• Wartungsarbeiten am Fahrrad dürfen nur von Personen mit Erfahrung im Umgang mit
Fahrradkomponenten durchgeführt werden.
• Die Angaben der Komponentenhersteller müssen beachtet werden.
• Einige Schrauben an deinem Fahrrad müssen mit einem definierten Drehmoment angezogen
werden. Benutze dazu unbedingt einen geeigneten Drehmomentschlüssel!
• Nachdem eine Kette vernietet wurde, darf die Kette nicht noch einmal an derselben Stelle geöffnet
werden.
• Eine Kette darf nur zweimal geöffnet und wieder geschlossen werden. Der Abstand der
nachträglich angebrachten Kettennietstifte muss so groß wie möglich sein.
• Ketten mit Kettenschloss dürfen nicht mit einem Kettennietstift verschlossen werden. Es muss ein
zur Kette passendes Kettenschloss angebracht werden.
• Zu lange oder zu kurze Ketten können die Funktion des Antriebs maßgeblich beeinflussen.
• Im Zweifelsfall muss die Hilfe eines Zweiradmechatronikers in Anspruch genommen werden.
Allgemeines
Diese Bedienungsanleitung muss vor der ersten Verwendung deines Multitools gelesen und verstanden
worden sein. Bewahre diese Bedienungsanleitung für späteres Nachschlagen auf. Verkaufst oder verschenkst
du dein Multitool, muss diese Bedienungsanleitung dem Multitool beigelegt werden.

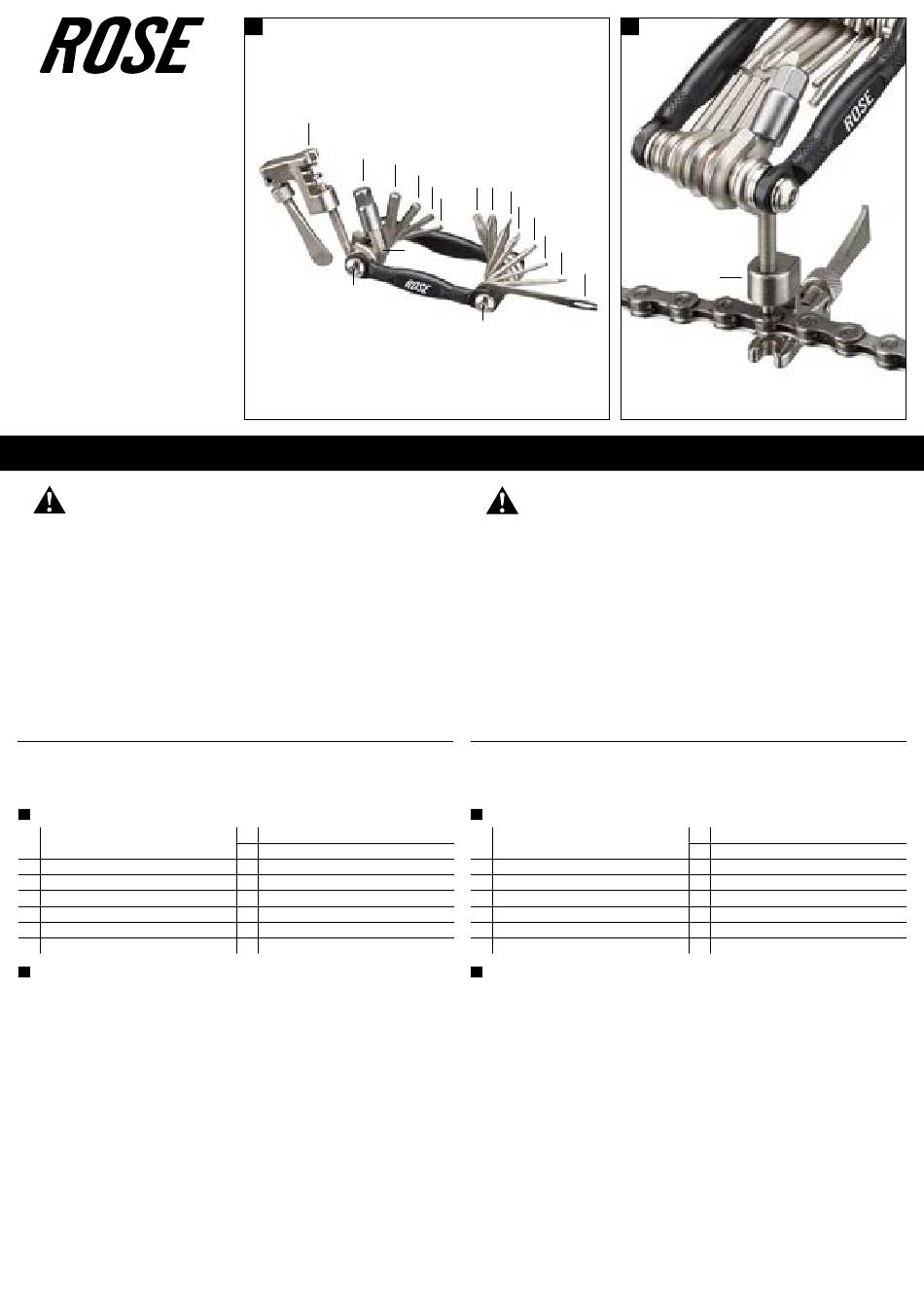

A Funktionsübersicht
1 Kettennietdrücker für 7- bis 12-fach Ketten
(außer Campagnolo 10- bis 12-fach)
2 8 mm Innensechskant
3 6 mm Innensechskant
4 5 mm Innensechskant
5 4 mm Innensechskant
6 3 mm Innensechskant
7 2,5 mm Innensechskant
B Benutzung des Kettennietdrückers:
Vorbereitung
Hebel nach Lösen der Rändelmutter rechtwinklig umlegen und durch Anziehen der Verschraubung
wieder fixieren.
Entfernen eines Kettennietstifts
1. Kette in den Kettennietdrücker einlegen.
2. Spindel (B/1) drehen und Kettennietstift vollständig herausdrücken.
Anbringen eines Kettennietstifts
Mit dem Kettennietdrücker dürfen keine Campagnolo-Ketten vernietet werden!
1. Offene Kettenenden zusammenstecken und mit Kettennietstift fixieren.
2. Kette in den Kettennietdrücker einlegen.
3. Spindel (B/1) drehen und Kettennietstift einpressen.
Wartung und Pflege
Regelmäßige Wartung und Pflege sorgen für eine lange und zuverlässige Haltbarkeit sowie eine
uneingeschränkte Funktion. ROSE Bikes empfiehlt folgende Tätigkeiten:
• Das Multitool sollte sorgsam behandelt und so aufbewahrt werden, dass Korrosion erschwert wird
und Beschädigungen ausgeschlossen werden können. Die einwandfreie Funktion des Multitools hängt
maßgeblich von dessen Zustand ab.
• Multitool regelmäßig reinigen und Metallteile zum Korrosionsschutz mit einem Universalöl einölen.
• Befestigungsschrauben der einzelnen Werkzeuge (A/16) regelmäßig nachziehen.
Diese Bedienungsanleitung ist zusätzlich unter rosebikes.de/Bedienungsanleitungen verfügbar.
A
1
2
4
5
3
16
8 T25 Innensechsrund
9 PH2 Kreuzschlitz-Schraubendreher
10 5 mm Schlitz-Schraubendreher
11 PH1 Kreuzschlitz-Schraubendreher
12 T10 Innensechsrund
13 2 mm Innensechskant
14 Reibahle 2,5 mm
15 Einführwerkzeug für Tubeless-Flicken
6
8 9
10
7
11
12
13
14
15
16
EN // OWNER'S MANUAL MINI TOOL // PROD. CODE: 2354114
DANGER
Risk of injury and damage due to improper use of the multi-tool!
Improper use or handling of the wrenches and using the tools for incompatible components may lead to
damages and sudden failure of bike parts!
• Bicycle maintenance works require experience in handling bike components and must only be
carried out by people with sufficient expertise.
• Please note the component manufacturers' instructions.
• Some nuts and bolts on your bike must be tightened to a specified torque. Please use a proper
torque wrench!
• Once a chain has been riveted, you should not break the same link repeatedly.
• A chain must not be opened and re-joined more than two times. The distance between the
subsequently installed chain pins should be as large as possible.
• Do not use a chain pin to join chains with a master link. You must fit an appropriate connector link
to these chains instead.
• A chain that is too long or too short may have a significant influence on the functioning of the
drivetrain.
• In case of any questions or if in doubt, seek the assistance of a qualified bicycle mechanic.
General information
Please read this manual carefully before using your multi-tool for the first time and make sure you
understand everything. Keep this manual for future reference.
If you sell or give away your multi-tool, please also include the owner's manual.
A Functions
1 Chain tool for 7- to 12-speed chains (excluding
Campagnolo 10- to 12- speed
2 8 mm hex wrench
3 6 mm hex wrench
4 5 mm hex wrench
5 4 mm hex wrench
6 3 mm hex wrench
7 2,5 mm hex wrench
B How to use the chain tool:
Preparation
After loosening the knurled nut, turn the lever at a right angle and fix it again by tightening the
screw connection.
How to remove a chain pin
1. Place the chain into the chain tool.
2. Turn the handle (B/1) and push the chain pin all the way out.
How to insert a chain pin
The chain tool is not designed to install Campagnolo chains!
1. Take the open ends of the chain and join them with a chain pin.
2. Place the chain into the chain tool.
3. Turn the handle (B/1) and push the pin into the chain.
Maintenance and Care
Regular care and maintenance ensure high durability and reliability, as well as unlimited functionality.
ROSE Bikes recommends carrying out the following tasks:
• Handle the multi-tool with care and make sure to protect it from damages and corrosion during
storage. A proper functioning of the multi-tool largely depends on its condition.
• Regularly clean the multi-tool and grease the metal parts with universal oil to prevent corrosion.
• Regularly tighten the bolts of the single wrenches (A/16).
This manual is additionally available as a pdf file on rosebikes.com/manuals
B
1
8 T25 compatible driver
9 PH2 cross-head screwdriver
10 5 mm flat head screwdriver
11 PH1 cross-head screwdrivers
12 T10 compatible driver
13 2 mm hex wrench
14 Reamer 2.5 mm
15 Tool for tubeless plugs
