DE // BEDIENUNGSANLEITUNG GEPÄCKTRÄGER // BEST.-NR.: 1727867
GEFAHR
Unfallgefahr durch Fehlmontage oder falsche Handhabung des Gepäckträgers!
• Die Bedienungsanleitung des Rahmenherstellers muss bezüglich Kompatibilität
geprüft werden.
• Der Gepäckträger ist ausschließlich zur Befestigung über dem Hinterrad bestimmt.
• Die maximale Tragfähigkeit des Gepäckträgers beträgt 18 kg.
• Der Gepäckträger darf nicht modifiziert oder verändert werden.
• Das maximale Systemgewicht des Fahrrads darf nicht überschritten werden.
• Es dürfen keine Kindersitze oder Anhänger am Gepäckträger angebracht werden.
• Das Fahrverhalten des Fahrrads, insbesondere das Lenk- und Bremsverhalten kann
sich durch den beladenen Gepäckträger verändern.
• Weitere Ausstattung des Gepäckträgers muss nach Angaben des jeweiligen
Herstellers angebracht werden.
• Gepäck muss so angebracht sein, dass die Sichtbarkeit des Rücklichts und der
Reflektoren nicht beeinträchtigt wird.
• Gepäck muss gleichmäßig auf beiden Seiten des Gepäckträgers verteilt werden.
• Bei Unklarheiten oder Fragen muss ein ausgebildeter Zweiradmechatroniker
hinzugezogen werden.
Allgemeines / Sicherheit
Diese Bedienungsanleitung muss vor der ersten Verwendung deines Gepäckträgers
gelesen und verstanden worden sein. Bewahre diese Bedienungsanleitung für späteres
Nachschlagen auf. Verkaufst oder verschenkst du deinen Gepäckträger, muss diese
Bedienungsanleitung beigelegt werden.
Kompatibilität
Der Gepäckträger ist für Fahrräder mit 26" bis 28" Laufrädern geeignet.
Der Gepäckträger darf nur an Fahrradrahmen mit horizontaler Bohrung im Bremssteg
montiert werden.
Montage des Gepäckträgers an den Ausfallenden
1. Bringe den Gepäckträger über dem Hinterrad des Fahrrads an.
2. Stecke die Befestigungsschrauben mit Unterlegscheibe durch die unteren
Befestigungsösen des Gepäckträgers und drehe die Befestigungsschrauben in die
Gewinde der Befestigungspunkte am Fahrradrahmen hinein.
3. Ziehe die Befestigungsschrauben mit einem Drehmoment von 6 Nm an.
Die Befestigungselemente zur Befestigung des Gepäckträgers am Fahrrad sind nicht im
Lieferumfang enthalten.
Montage des Gepäckträgers am Bremssteg des Fahrradrahmens
1. Bringe die Befestigungsstrebe des Gepäckträgers an der Bohrung im Bremssteg an.
Bei Seitenzugbremse wird die Befestigungsstrebe (1) des Gepäckträgers zusammen
mit der Bremse montiert.
Zur Anpassung der Länge der Befestigungsstrebe können die Befestigungsschrauben
an der Montageplatte des Gepäckträgers gelöst und die Befestigungsstrebe
verschoben werden. Befestigungsschraube der Strebe am Gepäckträger
anschließend mit einem Drehmoment von 6 Nm anziehen.
2. Stecke die Befestigungsschraube durch die Befestigungsstrebe (1) und durch die
Bohrung im Bremssteg des Fahrradrahmens. Stecke die Unterlegscheibe auf die
Befestigungsschraube und schraube die Mutter auf die Befestigungsschraube. Ziehe
die Mutter mit einem Drehmoment von 6 Nm an.
Die Befestigungselemente zur Befestigung des Gepäckträgers am Fahrrad sind nicht im
Lieferumfang enthalten.
1
Diese Bedienungsanleitung ist zusätzlich unter rosebikes.de/Bedienungsanleitungen verfügbar.

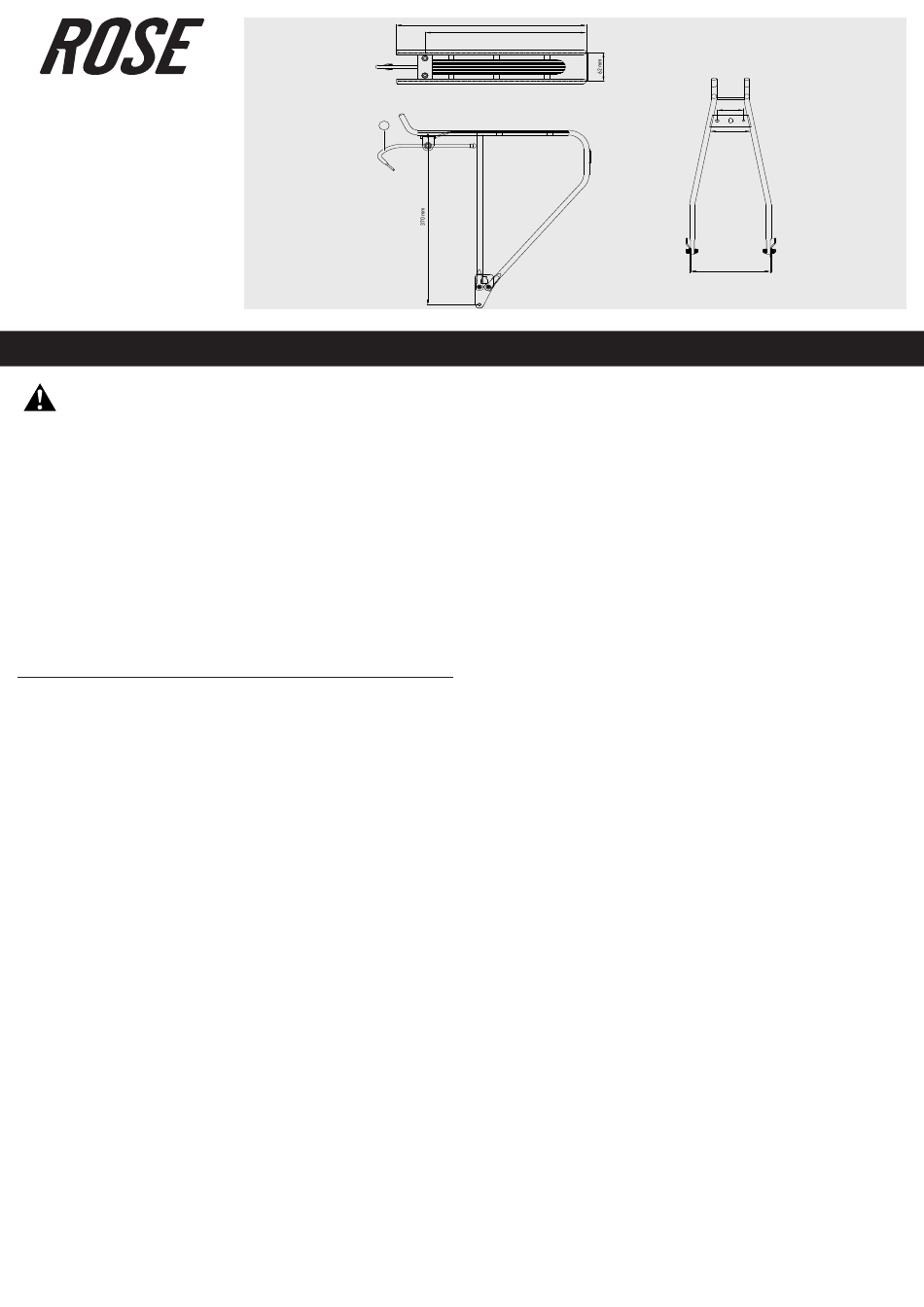

360 mm
305 mm
Prüfungen vor jeder Fahrt
• Prüfe den festen Sitz des Gepäckträgers.
• Stelle bei der Verwendung von Packtaschen sicher, dass diese nicht das Hinterrad
oder das Schutzblech berühren. Simuliere Kurvenfahrten im Stand durch Neigen des
Fahrrads.
• Es dürfen keine losen Teile wie Spanngurte etc. vom Gepäckträger herabhängen.
• Vorhandenes Gepäck muss sicher auf dem Gepäckträger befestigt sein.
Wartung / Pflege
Regelmäßige Wartung und Pflege sorgen für eine lange und zuverlässige Haltbarkeit
sowie eine uneingeschränkte Funktion. ROSE Bikes empfiehlt
folgende Tätigkeiten:
• Prüfe das Anzugsdrehmomente aller Befestigungsschrauben regelmäßig.
• Prüfe die Befestigungselemente (Spanngurte etc.) regelmäßig auf Funktion und
Verschleiß und tausche die Befestigungselemente bei Bedarf.
• Reinige und prüfe den Gepäckträger regelmäßig.
Bei Rissen, Verformungen oder Veränderungen der Oberfläche darf der Gepäckträger
nicht mehr verwendet werden.
50 mm
65 mm
145 mm
