Hioki SA9005 Instruction Manual

SA9005
離型ユニット
MOLD RELEASE UNIT
取扱説明書
/ Instruction Manual
Oct. 2024 Revised edition 1
[600663221]
SA9005A960-01
www.hioki.co.jp/
はじめに
このたびは、 離型ユニットをご選定いただき、
HIOKI SA9005
誠にありがとうございます。この製品を十分にご活用いただき、
末長くご使用いただくためにも、取扱説明書はていねいに扱い、
大切に保管してください。
取扱説明書の最新版
取扱説明書の内容は、改善・仕様変更などのために
変更する場合があります。最新版は、弊社ウェブサ
JA/EN
イトからダウンロードできます。
https://www.hioki.co.jp/jp/support/download/
取扱説明書の対象読者
この取扱説明書は、製品を使用する方および製品の使い方を指導す
る方を対象にしています。
電気の知識を有すること （工業高校の電気系学科を卒業程度） を前提
に、製品の使い方を説明しています。
梱包内容の確認
本器がお手元に届きましたら、異常や損傷がないか点検してから
使用してください。
万一、破損している場合または仕様どおりに動作しない場合は、
お買上店 （販売店） か最寄りの営業拠点に連絡してください。
離型ユニット
SA9005

 離型ピン （フラット）  ガイドプレート
 離型ピン （円すい ）  トレー
60 °
 取扱説明書 （本書）
輸送時の注意
開梱後、梱包材を保管してください。本器を輸送する際は、お届け
したときの梱包材をお使いください。
概要
本器は、 テストフィクスチャから粉体を取り出すとき
SA9004-01
に使用します。詳しくは、粉体インピーダンス測定システム 取扱説
明書をご覧ください。
粉体インピーダンス測定システム 取扱説明書
https://www.hioki.co.jp/jp/support/download/
SA2653
検 索
SA2653
表記について
安全に関する表記
本書では、リスクのレベルを以下のように区分して表記しています。
回避しないと、死亡または重度の傷害につながり得
警 告
る潜在的に危険な状況を示します。
回避しないと、軽度または中度の傷害につながり得
注 意
る潜在的に危険な状況、または対象製品 （またはそ
の他の財産） が破損する潜在的なリスクを示します。
禁止された行為を示します。
しなければならない行為を示します。
安全について
本器を使用する前に、次の安全に関する事項および接続する測定器
の取扱説明書をよくお読みください。
注 意
取扱説明書の内容をよく理解してから本器を使用する。
„
使い方を誤ると、本器の破損を引き起こすおそれがあります。
ご使用にあたっての注意
本器を安全に使用し、機能を十分に活用するために、次の注意事項
をお守りください。
警 告
次のような場所で本器を使用しない。
„
• 直射日光があたる場所、高温になる場所
腐食性ガスや爆発性ガスが発生する場所
•
強力な電磁波を発生する場所、帯電しているものの近く
•
誘導加熱装置 （高周波誘導加熱装置、
•
機械的振動が多い場所
•
水、油、薬品、溶剤などがかかる場所
•
多湿な場所、結露する場所
•
ほこりが多い場所
•
不安定な場所、傾いた場所
•
本器が破損したり誤動作をしたりし、人身事故を引き起こすおそ
れがあります。
注 意
本器を運搬したり取り扱ったりするときは、 振動や衝撃を与えない。
„
本器が破損するおそれがあります。
使用前の点検
使用前に故障や破損がないか点検してください。
故障や破損がある場合は、お買上店 （販売店） か最寄りの営業拠点に
ご連絡ください。
使用方法
使い方は、粉体インピーダンス測定システム 取扱説明書 「
フィクスチャから粉体を取り出す」 をご覧ください。
HIOKI SA9005A960-01

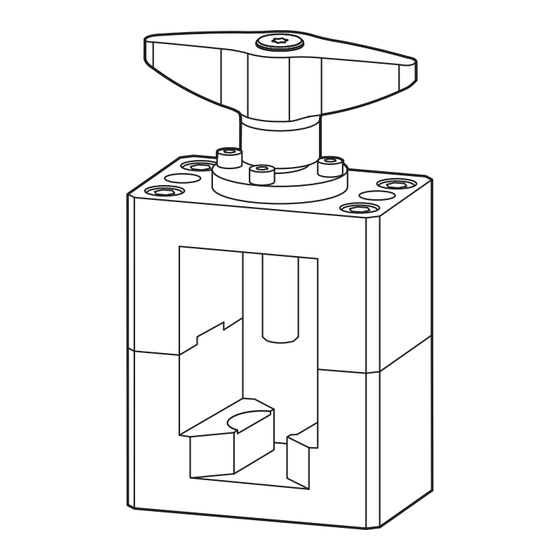

各部の名称と機能
1
2
正面
名称
ハンドル 回すことにより、離型ピンを下に押し出します。
1
離型ピン収納穴 離型ピンを収納します。
2
離型ピン
ダイに詰まった粉体を押し出します。
3
（フラット）
離型ピン 離型ピン （フラット） で取り出せない粉体を押し出し
4
（円すい ） ます。ダイに詰まった粉体を、砕いて押し出します。
60°
ガイドプレート 離型ピンをダイに垂直に入れるためのガイドです。
5
トレー 離型した粉体を回収します。
6
桁の数字で構成されています。このうち、左から
9
桁が製造年 （西暦の下
2
製造番号
7
表しています。管理上必要ですのではがさないでく
調理器具など） の近く
IH
ださい。
保守・サービス
本器の汚れをとるときは、柔らかい布に水か中性洗剤を少量含ま
„
せて、軽く拭く。
ベンジン、アルコール、アセトン、エーテル、ケトン、シンナー、
ガソリン系を含む洗剤などを使用したり、強く拭いたりすると、本
器が変形、変色することがあります。
仕様
外形寸法 約
75W × 132H × 50D mm
質量 約
880 g
対応機種
SA9004-01
使用場所 屋内、汚染度
使用温湿度範囲 ～
0 ° C 40 ° C
保存温湿度範囲 − ～
10 ° C
テスト
製品保証期間 年間
4.6
3
付属品 参照： 「梱包内容の確認」
4
7
3
5
ダイ
6
背面
機能
桁） 、次の 桁が製造月を
2 2
注 意
テストフィクスチャ
、高度 まで
2 2000 m
、 以下 （結露しないこと）
80% RH
、 以下
50 ° C 80% RH
