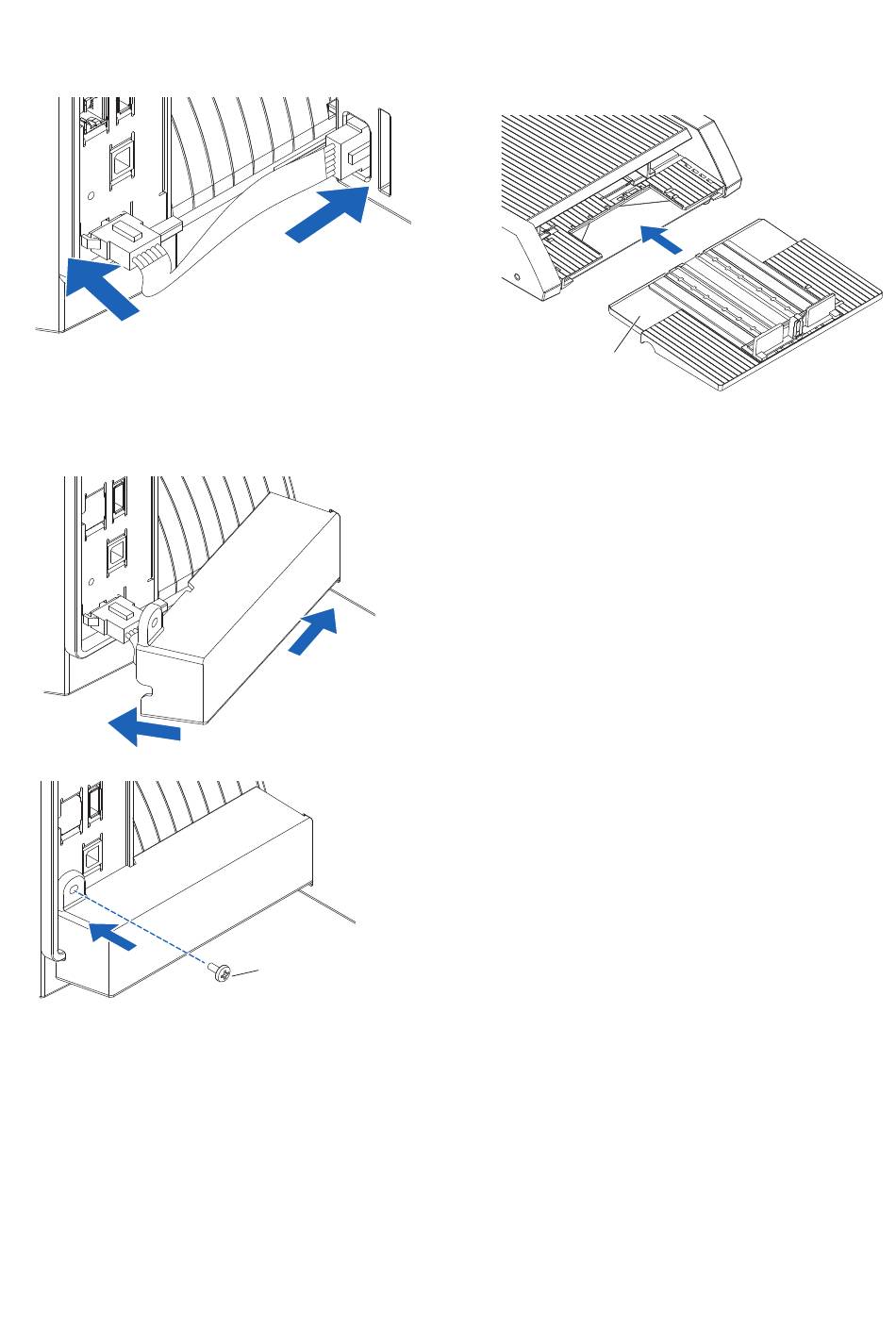

3. Conecte el cable de conexión.
* Las formas de ambos conectores en el cable conector
son las mismas, se pueden conectar tanto al CE8000-40
como al ASF1-30.
4. Coloque la cubierta del cable.
Inserte la cubierta del cable en la muesca del ASF1-30 y
fíjela al CE8000-40 utilizando el tornillo de fijación de la
cubierta de conexión.
Paso 1
Paso 2
Tornillo de fijación de
la tapa de conexión
5. Inserte la bandeja de extensión.
Al insertar la bandeja de extensión, asegúrese de que no
haya nada debajo de ella.
Si hay algo debajo de la bandeja de extensión, el material
no se introducirá correctamente.
Bandeja de extensión
Después de verificarlos, la configuración estará completa.
