GRAPHTEC ASF1-30 Setup Manual page 12

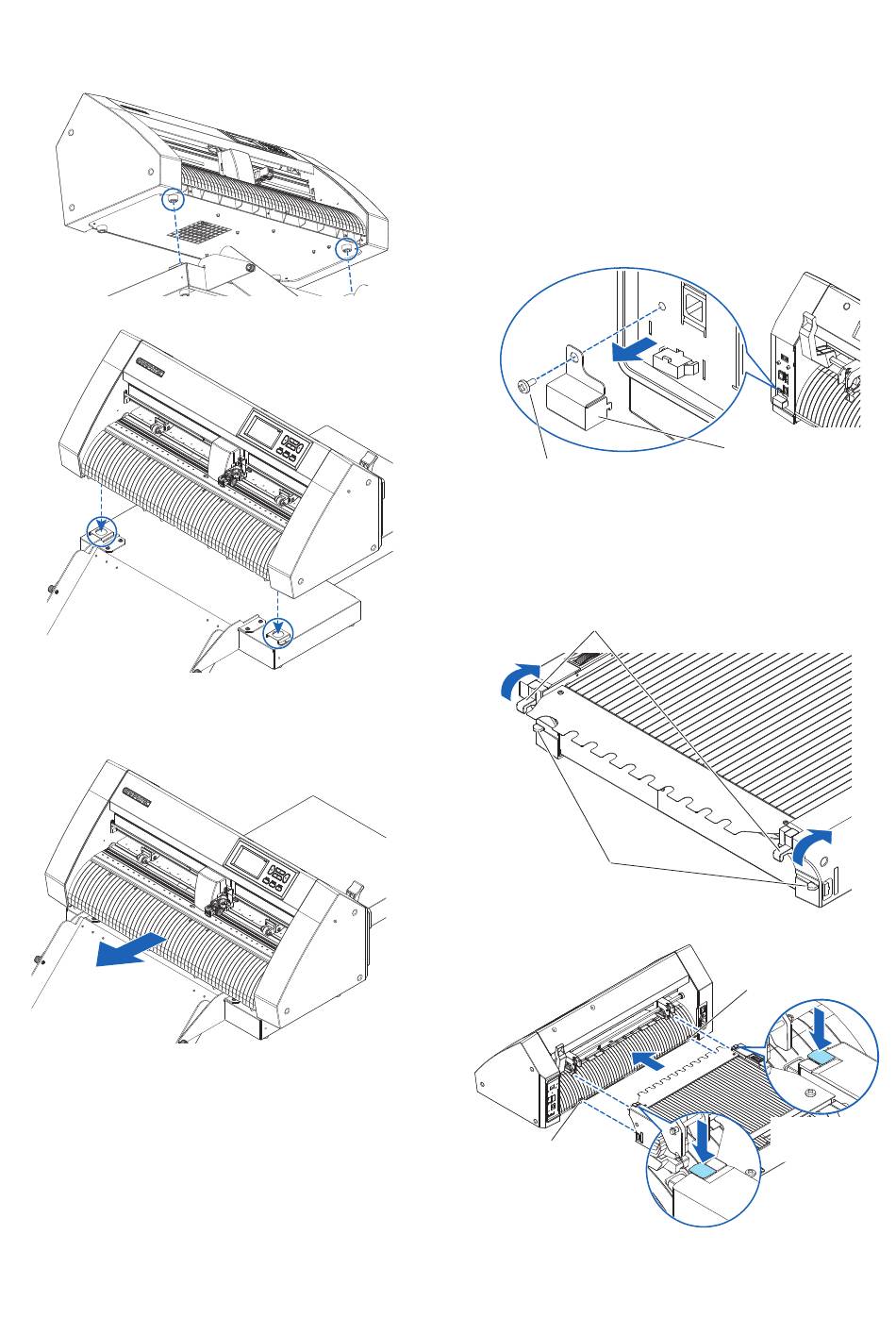

Como configurar o CE8000-40
1. Insira os pés do CE8000-40 nos orifícios de
posicionamento da base do CE8000.
2. Após instalar o CE8000-40, pressione o CE8000-40 no
sentido da seta da figura abaixo.
Como ligar o CE8000-40
Verifique se o botão de alimentação do CE8000-40 está
desligado (o lado "○" está premido).
1. Utilize uma chave de fendas Phillips para remover os
parafusos de montagem da tampa de ligação ASF1-30 e,
em seguida, retire a tampa de ligação ASF1-30.
* Por favor, prepare sua própria chave de fenda Phillips.
* O parafuso de fixação da tampa de ligação será
novamente utilizado no passo 4.
* Guarde a tampa de ligação removida num local seguro.
Parafusos de fixação da tampa de ligação
2. Instale o ASF1-30.
Levante o ASF1-30 Ganchos de fixação, insira as
ASF1-30 Protuberâncias de posicionamento no
CE8000-40 e, em seguida, empurre o ASF1-30 Ganchos
de fixação por cima.
ASF1-30 Ganchos de fixação
ASF1-30
Protuberâncias de posicionamento
Entalhe de posicionamento
Tampa de ligação
Entalhe de posicionamento
Após a instalação,
empurre o ASF1-30
Ganchos de fixação.
Após a instalação,
empurre o ASF1-30
Ganchos de fixação.
