Cómo configurar la CE8000-40

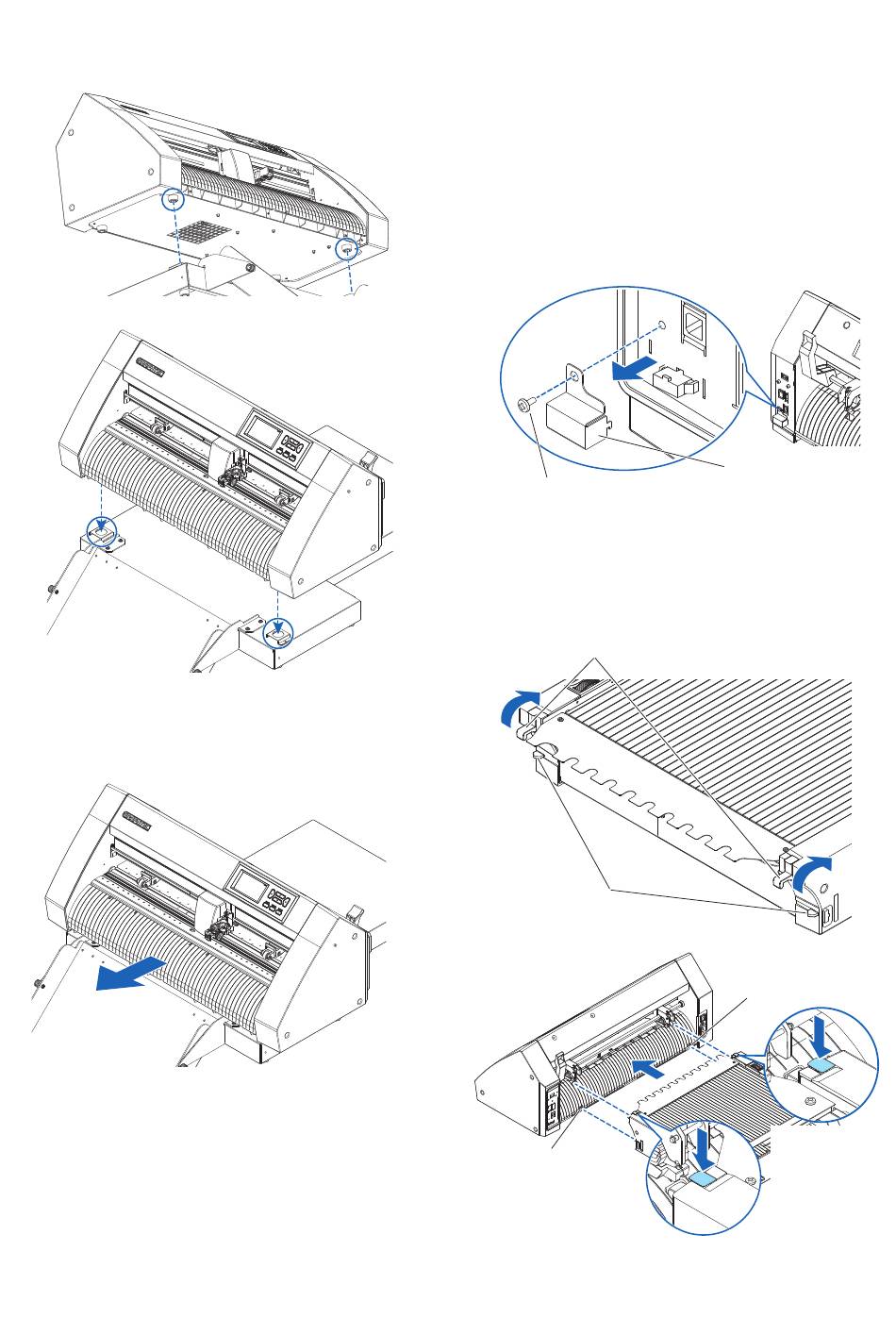

1. Inserte las patas del CE8000-40 en los orificios de
posicionamiento de la base del CE8000.
2. Después de instalar el CE8000-40, presione el
CE8000-40 en la dirección de la flecha en la figura
siguiente.
Cómo conectar el CE8000-40
Verifique que el interruptor de encendido del CE8000-40
esté apagado (el lado "○" está presionado hacia abajo).
1. Utilice un destornillador Phillips para quitar los tornillos de
montaje de la cubierta de conexión ASF1-30 y luego retire
la cubierta de conexión ASF1-30.
* Prepare su propio destornillador Phillips.
* El tornillo de fijación de la tapa de conexión se utilizará
nuevamente en el paso 4.
* Conserve la tapa de conexión que retiró en un lugar
seguro.
Tornillos de fijación de la tapa de conexión
2. Instale el ASF1-30.
Levante el ASF1-30 Ganchos de fijación, inserte las
ASF1-30 Posicionamiento de protuberancias en el
CE8000-40 y luego empuje el ASF1-30 Ganchos de
fijación desde arriba.
ASF1-30 Ganchos de fijación
ASF1-30
Posicionamiento de protuberancias
Muesca de posicionamiento
Tapa de conexión
Muesca de posicionamiento
Después de la
instalación,
introduzca el
ASF1-30 Ganchos de
fijación.
Después de la
instalación,
introduzca el
ASF1-30 Ganchos de
fijación.
