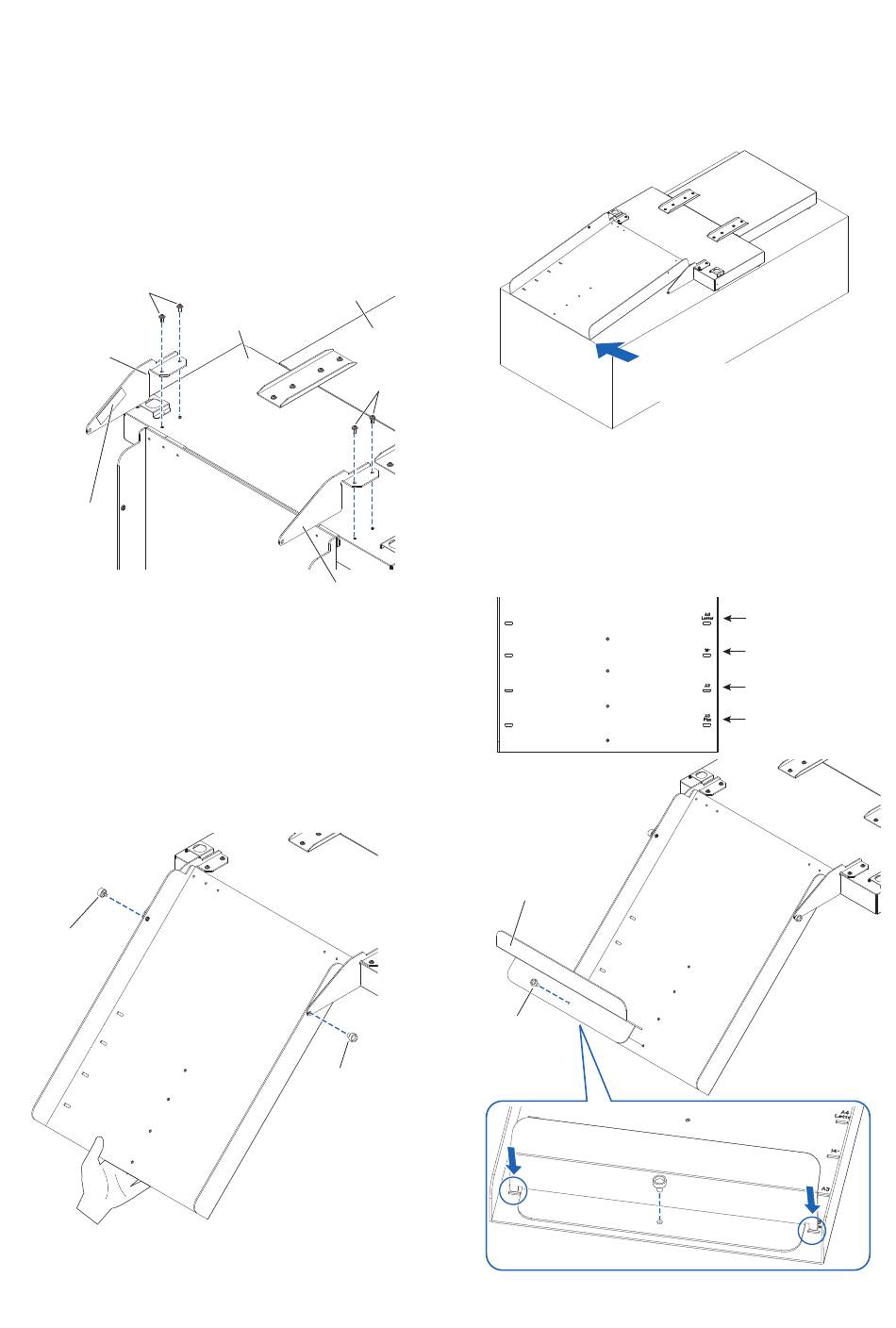

3. Utilice un destornillador Phillips para fijar el soporte de
fijación de la bandeja (A) y el soporte de fijación de la
bandeja (B) con los cuatro tornillos B.
* Al colocar los soportes de fijación de la bandeja (A) y
(B), asegúrese de que la cinta de protección de la
bandeja que se encuentra pegada a los soportes de
fijación de la bandeja (A) y (B) esté colocada en el
interior antes de colocarlos.
Después de instalar los soportes de fijación de la bandeja,
si va a utilizar la bandeja de salida de papel en un ángulo
de 45 grados, vaya al paso 4.
Si la va a utilizar sobre una mesa, vaya al paso 5.
Tornillo B
Soporte de fijación
de bandeja (B)
Cinta protectora
de bandeja
4. Cuando utilice la bandeja de salida de papel en un ángulo
de 45 grados.
Utilice los dos tornillos A para fijar la bandeja de salida de
papel mientras la sostiene con las manos.
La bandeja de salida se puede extender desde la mesa y
utilizar como rampa.
* Se recomienda utilizar la bandeja de salida en un ángulo
fijo de 45 grados.
Tornillo A
Base ASF1-30
Base CE8000
Soporte de fijación
de bandeja (A)
Tornillo A
5. Al utilizar la bandeja de salida de papel sobre una mesa.
La bandeja de salida se puede colocar y utilizar sobre una
mesa.
* Las propiedades del medio y la electricidad estática
pueden afectar la expulsión del medio.
En tales casos, se recomienda utilizarlo en un ángulo fijo
de 45 grados.
Tornillo B
6. Coloque el tope de medios.
El tamaño del medio aparece en la bandeja de salida de
papel; inserte las protuberancias izquierda y derecha del
tope de medio según el tamaño del medio que se utilizará
en las muescas de la bandeja de salida de papel y fíjelo
con el tornillo A.
Tope del medios
Tornillo A
Alinee la punta de la bandeja de salida
de papel con el borde de la mesa.
A4/Letter
14"
A3
A3 Plus
