GRAPHTEC ASF1-30 Setup Manual page 11

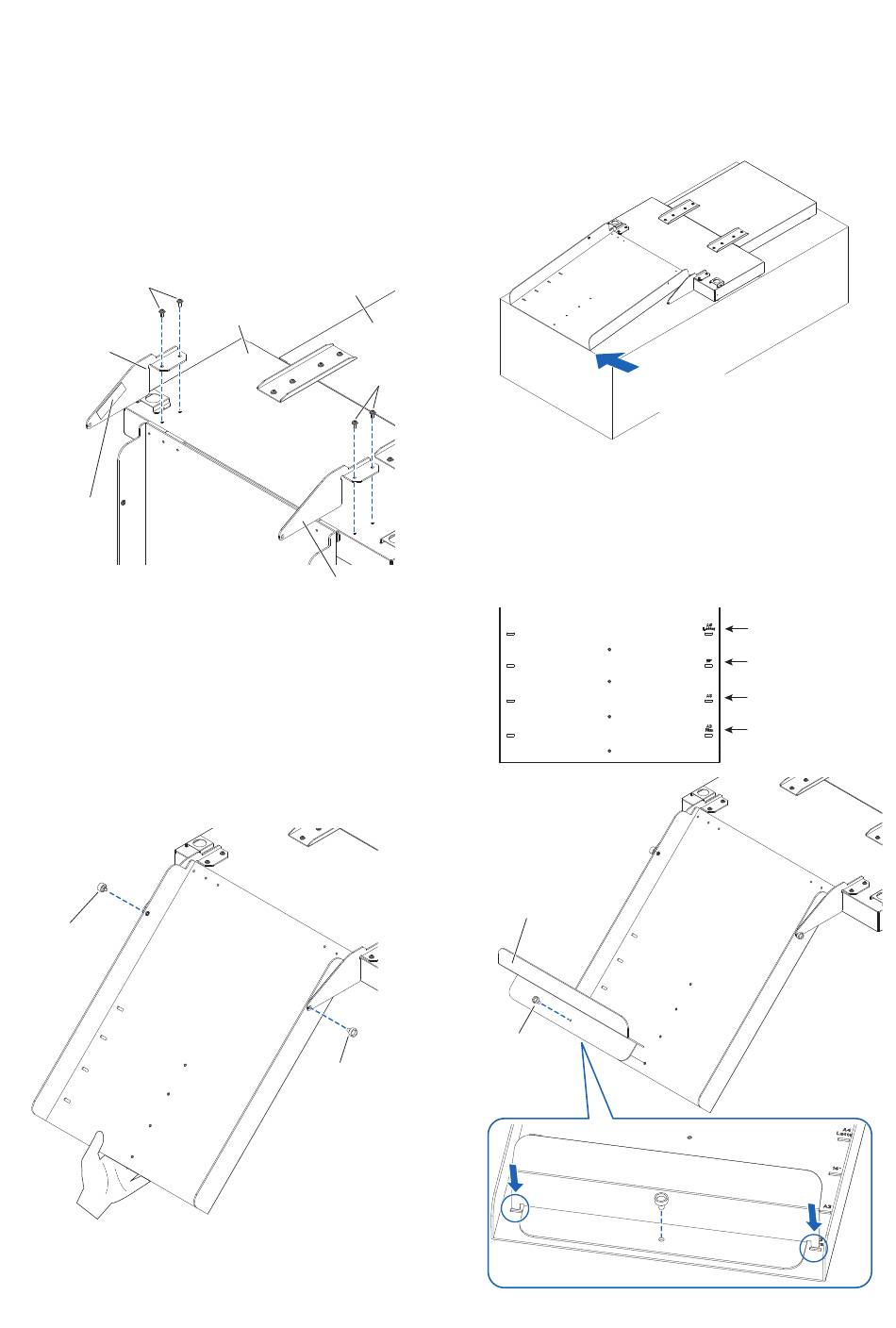

3. Utilize uma chave de fendas Phillips para fixar o suporte
de fixação da bandeja (A) e o suporte de fixação da
bandeja (B) com os quatro parafusos B.
* Ao fixar o suporte de fixação da bandeja (A) e (B),
certifique-se de que a fita de proteção da bandeja colada
no suporte de fixação da bandeja (A) e (B) está
posicionada no interior antes de fixar -la.
Depois de instalar os suportes de fixação da bandeja, se
for utilizar a bandeja de saída do papel num ângulo de 45
graus, avance para o passo 4.
Se for usá-lo numa mesa, vá para o passo 5.
Parafuso B
Suporte de fixação da
bandeja (B)
Fita de proteção
da bandeja
4. Quando utilizar a bandeja de saída de papel num ângulo
de 45 graus.
Utilize os dois parafusos A para fixar a bandeja de saída
do papel enquanto a segura com as mãos.
A bandeja de saída pode ser estendida a partir da mesa e
utilizada como rampa.
* É recomendável utilizar a bandeja de saída num ângulo
fixo de 45 graus.
Parafuso A
Base ASF1-30
Base CE8000
Parafuso B
Suporte de fixação da
bandeja (A)
Parafuso A
5. Quando utilizar a bandeja de saída de papel sobre uma mesa.
A bandeja de saída pode ser colocada e utilizada sobre
uma mesa.
* As propriedades dos suportes e a eletricidade estática
podem afetar a ejeção dos suportes.
Nestes casos, recomenda-se a sua utilização num
ângulo fixo de 45 graus.
Alinhe a ponta da bandeja de saída do
papel com a borda da mesa.
6. Coloque a rolha de média.
O tamanho do suporte está listado na bandeja de saída
do papel, insira as saliências esquerda e direita no
batente do suporte de acordo com o tamanho do suporte
a utilizar nos entalhes da bandeja de saída do papel e
fixe-o com o parafuso A.
Rolha de média
Parafuso A
A4/Letter
14"
A3
A3 Plus
