4.INSTALACJA
Po wyjęciu urządzenia z opakowania należy
sprawdzić czy nie zostało ono uszkodzone
podczas transportu. Przed podłączeniem
do sieci elektrycznej należy upewnić się,
że urządzenie zamocowane jest stabilnie.
Producent nie ponosi odpowiedzialności za
uszkodzenia spowodowane
zamocowaniem urządzenia.
2. POŁĄCZENIA
Urządzenie wyposażone jest w następujące
interfejsy:
1. DMX (wejście/wyjście) – złącza: XLR 3(5)-pin
2. Zasilanie (wejście/wyjście) – złącze:
powerCON

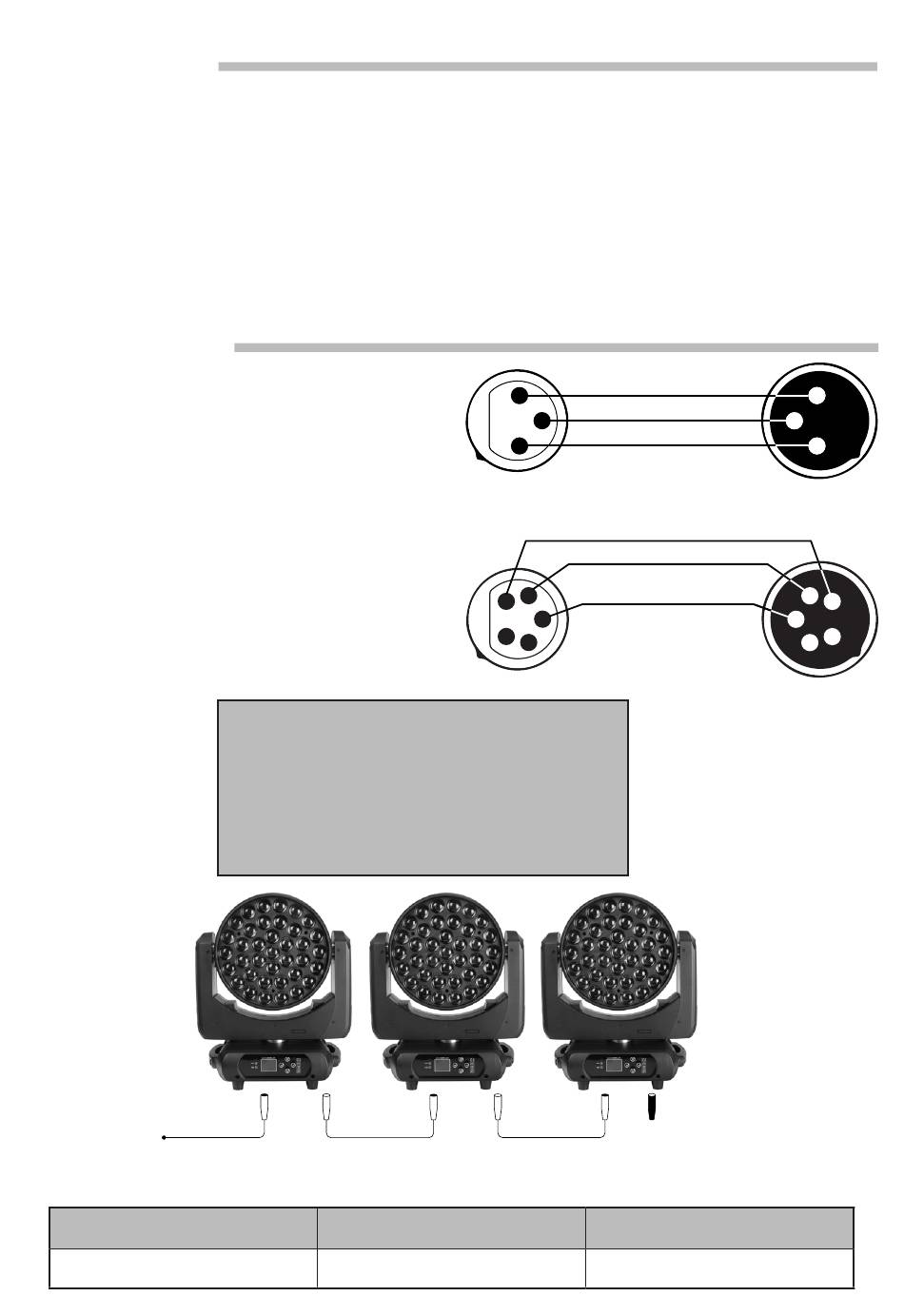

5.1 Podłączenie sygnału DMX
Połączenie odbywa się przy użyciu przewodu
z wtyczkami XLR-Żeński -> XLR-Męski
DMX
Controller

5.2 Specyfikacja zasilania

Napięcie Zasilania
100~240V AC
niestabilnym
OSTROŻNIE! Na ostatnim urządzeniu
sygnał DMX musi być zakończony
terminatorem. Wlutuj
między sygnał (-) a sygnał (+) do wtyczki
XLR i podłącz go do wyjścia DMX
ostatniego urządzenia.
DMX 512
Pobór Mocy
EVENT washRING600 • Art No F7100772
Podczas korzystania z urządzenia należy zadbać
o poprawne podłączenie go do sieci elektrycznej
oraz prawidłowe uziemienie. Należy upewnić
się, że parametry sieci elektrycznej są zgodne z
wymaganiami urządzenia. Wszelkie czynności
obejmujące obsługę w zakresie podłączania
urządzenia do sieci elektrycznej powinny być
wykonywane przez wykwalifikowany personel.
1
3
2
FEMALE
XLR
2
1
3
5
4
FEMALE
XLR
rezystor 120Ω
DMX 512
480W
GROUND
DMX +
DMX -
3-pin XLR
GROUND
DMX -
DMX +
5-pin XLR
MALE
XLR
120Ω
Częstotliwość zasilania
50/60Hz
1
3
2
MALE
XLR
2
1
3
4 5
