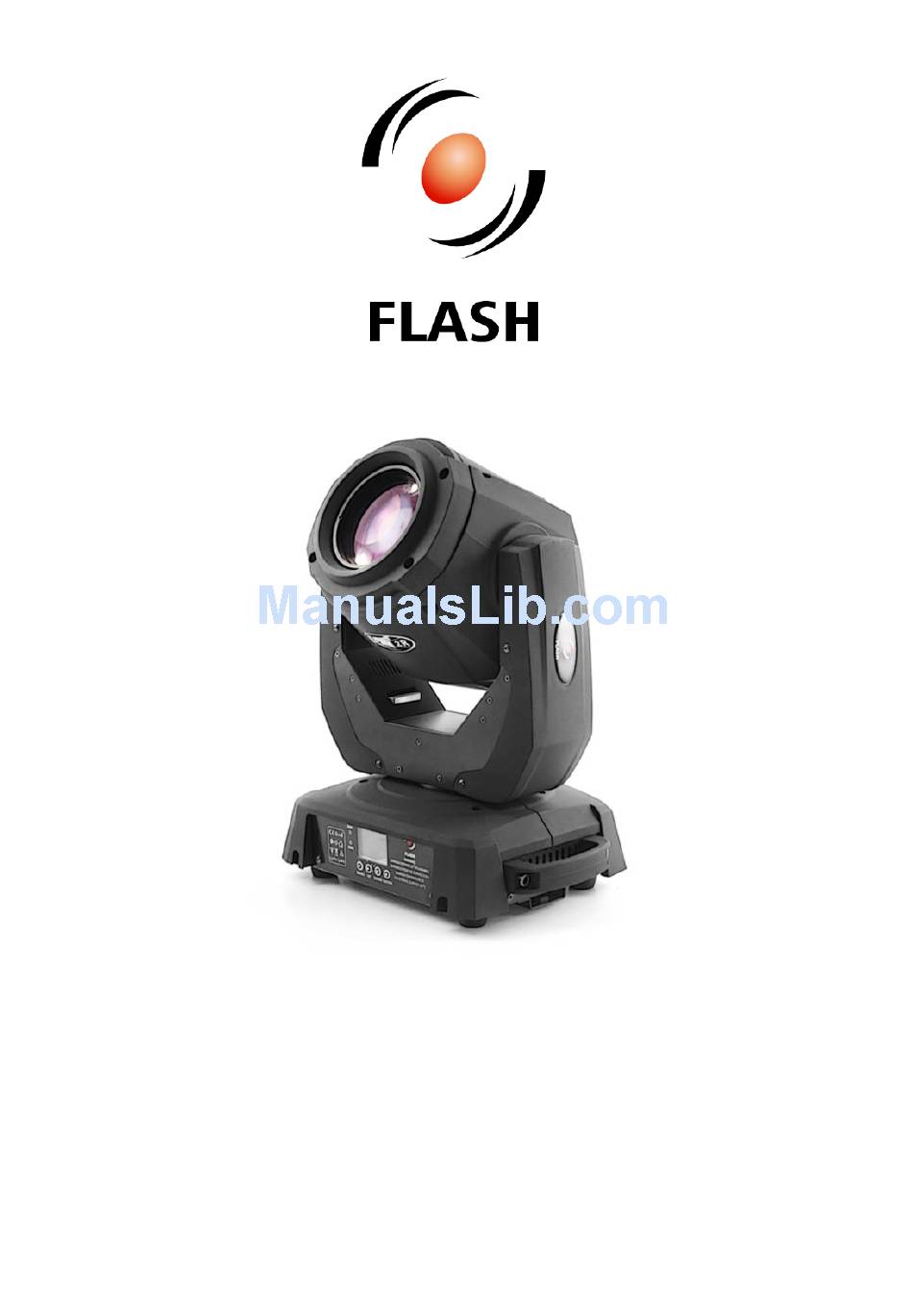

- Page 1 BEAM 2R Moving Head F1000087 USER MANUAL / INSTRUKCJA OBSŁUGI...
-
Page 2: Table Of Contents
BEAM 2R Moving Head F1000087 Table of contents Introduction ..............................2 Safety information ............................2 Product information ............................2 Specification ..............................2 Installation ................................ 3 Connections ..............................3 Connecting DMX signal..........................4 Voltage specification ..........................4 Connecting power supply ........................4 DMX channel list.............................. -
Page 3: Introduction
INTRODUCTION Thank you for purchasing BEAM 2R Moving Head. For safety reasons and to ensure the trouble-free operation, carefully read the instructions. SAFETY INFORMATION CAUTION ! Avoid looking directly into the light source (meant especially for epileptics)! CAUTION ! Keep away from fire! Before connecting the unit to the mains, make sure it is not damaged mechanically. -
Page 4: Installation
BEAM 2R Moving Head F1000087 GOBO wheel: 14 + open PAN range: 540° TILT range: 220° Number of DMX channels: 16 / 20 DMX standard: DMX 512 Control interface: 4 buttons Operating modes: DMX512, Auto, Sound-controlled, Master / Slave ... -
Page 5: Connecting Dmx Signal
The device must be operated by qualified personnel. Make sure that the power grid supply parameters are consistent with device parameters and limitations are not exceeded. CAUTION! In the case of cable damage do not attempt to repair. Replacement or repair can be made only on the manufacturer or by a person with appropriate permissions. www.flash-butrym.pl... -
Page 6: Dmx Channel List
BEAM 2R Moving Head F1000087 DMX CHANNEL LIST 16CH mode Channel Function Effect 0-4: White 5-9: White-Red 10-14: Red 15-19: Red- Yellow 20-24: Yellow 25-29: Yellow- Blue 30-34: Blue 35-39: Blue- Green 40-44: Green 45-49: Green- Orange 50-54: Orange 55-59: Orange- Light blue... - Page 7 66-70: Color effect 12 71-75: Color effect 13 76-80: Color effect 14 81-85: Macro 1 86-90: Macro 2 91-95: Macro 3 96-100: Macro 4 101-105: Macro 5 106-110: Macro 6 111-115: Macro 7 116-120: Macro 8 121-125: Macro 9 www.flash-butrym.pl...
-
Page 8: Macro
BEAM 2R Moving Head F1000087 126-130: Macro 10 131-135: Macro 11 136-140: Macro 12 141-145: Macro 13 146-150: Macro 14 151-155: Macro 15 156-160: Macro 16 161-165: Macro 17 166-170: Macro 18 171-175: Macro 19 176-180: Macro 20 181-185: Macro 21... - Page 9 10-14: Gobo 2 15-19: Gobo 3 20-24: Gobo 4 25-29: Gobo 5 30-34: Gobo 6 GOBO wheel CH 4 35-39: Gobo 7 40-44: Gobo 8 45-49: Gobo 9 50-54: Gobo 10 55-59: Gobo 11 60-64: Gobo 12 65-69: Gobo 13 www.flash-butrym.pl...
-
Page 10: Color Effect
BEAM 2R Moving Head F1000087 70-74: Gobo 14 75-129: Gobo wheel rotation forward, fast-slow 130-134: No function 135-185: Gobo wheel rotation backward, slow-fast 186-190: Gobo 1 shake, slow-fast 191-195: Gobo 2 shake, slow-fast 169-200: Gobo 3 shake, slow-fast 201-205: Gobo 4 shake, slow-fast... -
Page 11: Macro
10-100: Lamp OFF 101-255: Lamp ON CH 17 No function 0-255: No function CH 18 Color wheel change speed 0-255: Fast-slow CH 19 Dimmer / Prism / Frost 0-255: Fast-slow change speed CH 20 GOBO change speed 0-255: Fast-slow www.flash-butrym.pl... -
Page 12: Wprowadzenie
BEAM 2R Moving Head F1000087 WPROWADZENIE Dziękujemy za zakup urządzenia BEAM 2R Moving Head. Ze względów bezpieczeństwa oraz w celu zapewnienia bezawaryjnej pracy urządzenia należy dokładnie zapoznać się z instrukcją. ZASADY BEZPIECZEŃSTWA UWAGA! Unikać patrzenia bezpośrednio w kierunku źródła światła (dotyczy szczególnie osób chorych na epilepsję)! -
Page 13: Instalacja
Wszelkie czynności obejmujące obsługę w zakresie podłączania urządzenia do sieci elektrycznej powinny być wykonywane przez wykwalifikowany personel. POŁĄCZENIA Urządzenie wyposażone jest w następujące interfejsy: DMX (wejście/wyjście) – złącza: XLR 3-pin Zasilanie (wejście) - złącza: powerCON Podłączenie sygnału DMX Połączenie odbywa się przy użyciu przewodu z wtyczkami XLR-Żeński -> XLR-Męski www.flash-butrym.pl... -
Page 14: Specyfikacja Zasilania
BEAM 2R Moving Head F1000087 UWAGA: Do wyjścia XLR ostatniego urządzenia podłączonego w szeregu DMX należy podłączyć tzw. „terminator”. Terminator wykonuje się wlutowując rezystor 120Ohm 8486 pomiędzy 2 i 3 pin złącza XLR (sygnał + i – DMX). Tak zmodyfikowany wtyk należy podłączyć do wyjścia DMX ostatniego urządzenia. -
Page 15: Lista Kanałów Dmx
CH 3 0-255: 0-100% 0-4: Otwarte 5-9: Gobo 1 10-14: Gobo 2 15-19: Gobo 3 20-24: Gobo 4 Tarcza GOBO CH 4 25-29: Gobo 5 30-34: Gobo 6 35-39: Gobo 7 40-44: Gobo 8 45-49: Gobo 9 50-54: Gobo 10 www.flash-butrym.pl... -
Page 16: Macro
BEAM 2R Moving Head F1000087 55-59: Gobo 11 60-64: Gobo 12 65-69: Gobo 13 70-74: Gobo 14 75-129: Obrót tarczy Gobo w przód, szybko-wolno 130-134: Brak funkcji 135-185: Obrót tarczy Gobo w tył, wolno-szybko 186-190: Gobo 1 efekt shake, wolno-szybko... - Page 17 Prędkość PAN / TILT 0-255: Szybko-wolno CH 15 0-25: Brak funkcji 26-76: Resetowanie: jasność / ostrość / tarcza kolorów Reset 77-127: Resetowanie PAN / TILT 128-255: Reset CH 16 0-9: Brak funkcji Lampa 10-100: Lampa wyłączona 101-255: Lampa włączona www.flash-butrym.pl...
- Page 18 BEAM 2R Moving Head F1000087 Tryb 20CH Kanał Funkcja Efekt 0-4: Biały 5-9: Biały+czerwony 10-14: Czerwony 15-19: Czerwony+żółty 20-24: Żółty 25-29: Żółty+niebieski 30-34: Niebieski 35-39: Niebieski+zielony 40-44: Zielony 45-49: Zielony+pomaraczowy 50-54: Pomaraczowy 55-59: Pomaraczowy+jasnoniebieski 60-64: Jasnoniebieski 65-69: Jasnoniebieski+purpurowy Tarcza kolorów...
- Page 19 76-80: Efekt koloru 14 81-85: Macro 1 86-90: Macro 2 91-95: Macro 3 96-100: Macro 4 101-105: Macro 5 106-110: Macro 6 111-115: Macro 7 116-120: Macro 8 121-125: Macro 9 126-130: Macro 10 131-135: Macro 11 136-140: Macro 12 www.flash-butrym.pl...
- Page 20 BEAM 2R Moving Head F1000087 141-145: Macro 13 146-150: Macro 14 151-155: Macro 15 156-160: Macro 16 161-165: Macro 17 166-170: Macro 18 171-175: Macro 19 176-180: Macro 20 181-185: Macro 21 186-190: Macro 22 191-195: Macro 23 196-200: Macro 24...
