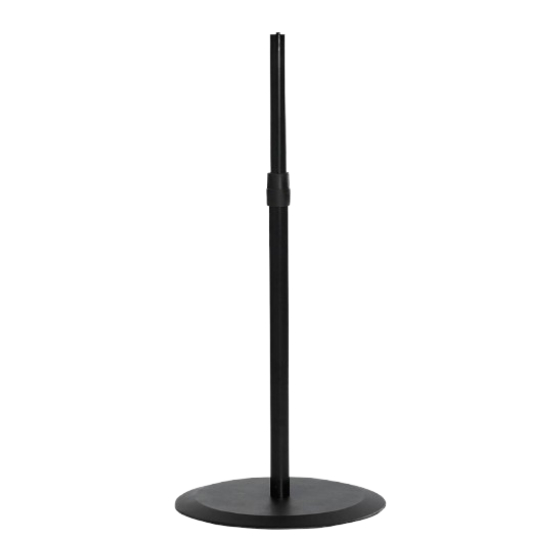

GENELEC 8000-409B Monitorstativ
- Doppelt gesicherte Stahlrohrkombination
- Kreisrunder, flacher Guß-Bodensockel (ø 450 mm, 6,8 kg)
- Tragfähigkeit max. 35 kg (siehe Sicherheitshinweise: C)
- Höhenverstellbar von 930 - 1430 mm
- 3/8"-Anschlußgewinde zur Montage eines Monitors/Auflageplatte
SICHERHEITSHINWEISE
A. ALLGEMEIN
A. - Das Stativ ist vor und nach der Benutzung einer Sichtprüfung zu unterziehen.
A. - Beschädigte oder unvollständige Stative dürfen nicht eingesetzt werden bzw.
A. - erst wieder nach Instandsetzung
A. - Auf geeigneten, d.h. ebenen und tragfähigen Untergrund achten
A. - Bei Positionswechsel des Stativs Traglast ggf. vorher abnehmen
A. - Unbefugte fernhalten
A. - Angaben dieser Anleitung beachten und für später aufbewahren
B. MONTAGEHINWEISE
B. - Bodensockel und auch Rohrkombination mit Vorsicht handhaben, insbesondere nicht
B. - fallenlassen (Quetschgefahr, Schäden am Boden etc.)
B. - Auf feste Schraubverbindungen achten (Sockel, Rohre, Traglast)
C. TRAGFÄHIGKEIT
C. - Die Tragfähigkeit von max. 35 kg gilt ausschließlich für Lasten, die genau
C. - senkrecht auf die Rohrkombination einwirken.
C. - Dies ist NICHT gegeben...
C. - a. ...bei außerzentrischer Belastung, d.h. der Schwerpunkt der Traglast
C. - a. befindet sich nicht direkt über der Rohrkombination,
C. - b. ...bei schräg stehendem Stativ (z.B. bei geneigtem Untergrund
C. - b. oder auch bei lockerer Verschraubung des Grundrohres) sowie
C. - c. ...bei externen Einflüssen und Störungen (Zerren am Stativ,
C. - c. Stöße von Passanten, Windlasten, Erschütterungen etc.)
C. - So entstehen KIPP-Gefahren welche die angegebene Tragfähigkeit von max. 35 kg
C. - erheblich mindern.
D. AUS-/EINFAHREN DER TRAGLAST
D. - Stets von zwei befähigten Personen (P1, P2) durchführen lassen
D. - P1: hält das Auszugrohr mitsamt Traglast fest und sicher;
D. - P2: sichert die gewählte Höhe durch Einrasten des
D. - P2: Hakens 2.4 und Anziehen der Klemmschraube 2.6.

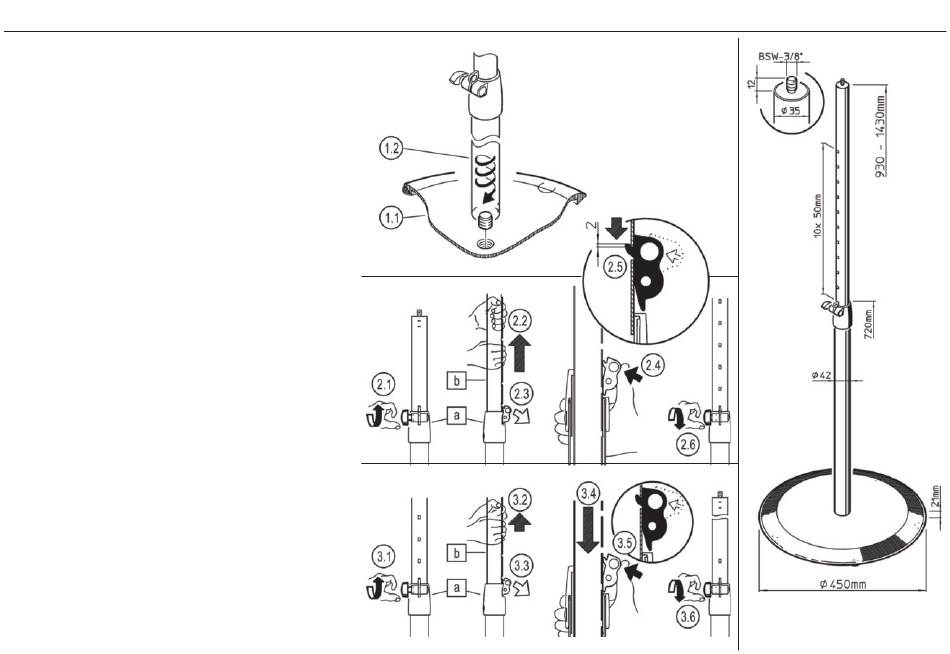

AUFSTELLANLEITUNG
1. MONTAGE
1.1 Bodenplatte mit Filzschonern nach unten auslegen.
1.2 Gewindebolzen des Grundrohres bis zum Anschlag fest in die Bodenplatte einschrauben.
2. AUSFAHREN
2.1 Flügelmutter der Spannschelle a etwas lösen.
2.2 Auszugrohr b anheben, wobei sich...
2.3 ...der Fanghaken automatisch entriegelt (und auch in entriegelter Stellung verbleibt).
2.4 Der Fanghaken muss also aktiv in die passende Aussparung des Auszugrohres gedrückt
4.4 werden.
2.5 Sobald der Haken eingetaucht ist, wird das Rohr um 2 mm abgesenkt, wodurch der
4.5 Fanghaken gegen ungewolltes Ausrasten gesichert ist.
2.6 Flügelmutter wieder festziehen.
3. EINFAHREN
3.1 Flügelmutter der Spannschelle a etwas lösen.
3.2 Zunächst Auszugrohr b etwas anheben...
3.3 ...wodurch der Klapphaken automatisch entriegelt.
3.4 Anschließend Auszugrohr einfahren lassen und...
3.5 ...Fanghaken wieder in die vorgesehene Öffnung drücken und in das Rohr einhaken lassen.
3.6 Flügelmutter wieder festziehen.
- für die Serien 8x0x, 4x0x, 1x3x, G-Serie, M-Serie
1. MONTAGE
2. AUSFAHREN
3. EINFAHREN
GENELEC Oy
Olvitie 5, Fin-74100 Iisalmi, www.genelec.com
26741-129-55 Rev.05 03-80-868-00 1/22
