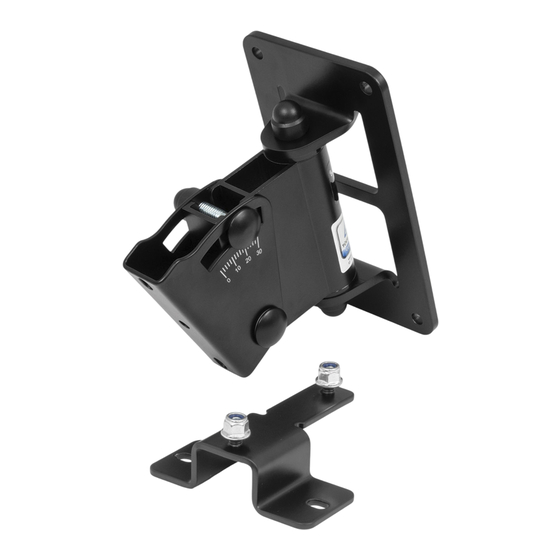

Genelec 8000-402B Instruction Manual

Wandhalterung 8000-402B/W
Aufstell- und Bedienungsanleitung

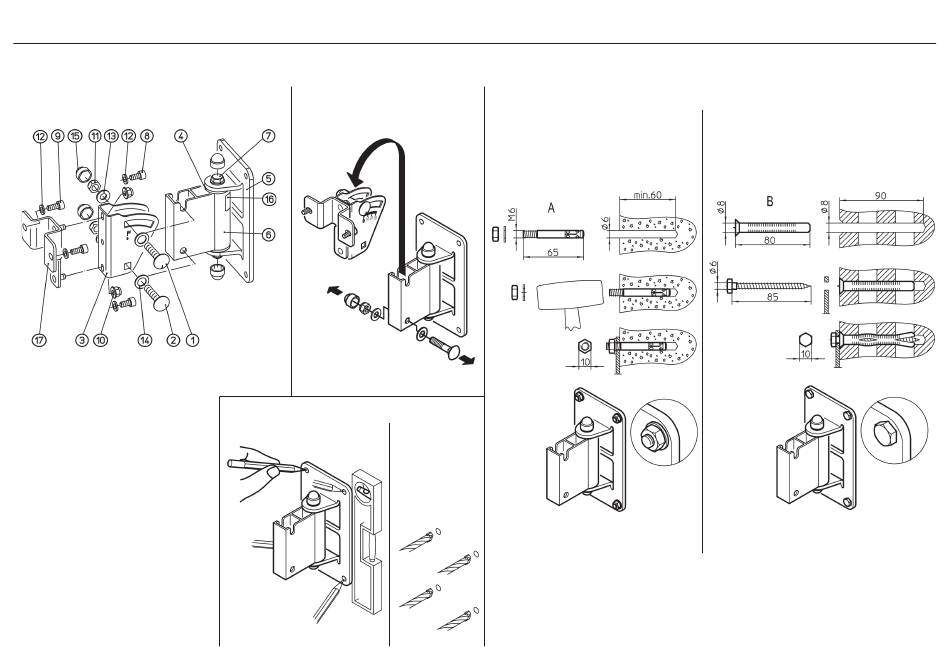

Pos. Stück Bezeichnung Maße
1 1 Schloßschraube bedruckt M8x40
2 1 Schloßschraube M8x40
3 1 Schwenkaufnahme 67,3x28,5x2x87
4 2 Dämpfungsscheibe ø30x7,9
5 1 Wandbefestigungsplatte 90x41,5x190
6 1 Verstellhalterung 78,5x30x80
7 1 Sechskantschraube M8x110
8 2 Zylinderschraube M6x12
9 2 Zylinderschraube M6x14
10 2 Sechskantmutter mit Flansch M6
11 3 Sicherungsmutter M8
12 4 U-Scheibe ø12x1,6xø6,4
13 4 U-Scheibe ø17x1,6xø8,4
14 2 U-Scheibe ø18xø11,2x1,2
15 4 Schutzkappe M8 ø17x15 SW13
16 1 Typenschild 40x22
17 1 T-Adapterplatte 87x36x90
GENELEC Oy
Olvitie 5, Fin-74100 Iisalmi, www.genelec.com
24475-017-55/57 Rev.07 03-80-481-00 6/20
für GENELEC 8030A, 8040A, 8050A
1. Schwenkbügel von
1. Halterung trennen
1.a
Untere
Schraubverbindung
auseinander schrauben
2. Wandplatte montieren
2.b
Dübellöcher bohren
(4x)
Durchmesser
- 6 mm bei
- Bolzen-Anker
- 8 mm bei
- Rahmendübel
2.a
Halteplatte
senkrecht ausrichten,
Bohrlöcher markieren
Vielen Dank, dass Sie sich für dieses Produkt entschieden haben. Bitte lesen und beachten Sie sorgfältig diese Anleitung. Sie informiert
Sie über alle wichtigen Schritte bei Aufbau und Handhabung. Wir empfehlen, sie auch für den späteren Gebrauch aufzubewahren.
Betonwand - Bsp.:
Bolzen-Anker M6 x 65 mm
- aufbohren, Loch ausblasen, Anker einschlagen,
- Halte rung anbringen, U-Scheiben setzen,
- Muttern anziehen
1.b
Schwenkbügel
aus Wandhalter
entnehmen
SW
Ohne Siebhülse für Vollmauerwerk und Beton - mit Siebhülse für Hohlkammersteine / wahlweise mit
Anker-Gewindestange M6 oder Innengewindehülse M6.
Vorteile: Befestigung arbeitet spreizdruckfrei, dadurch kann die Halterung beliebig oft ausgewechselt
Vorteile: werden und erlaubt eine randnahe Montage (nicht unter 100 mm Abstand). Genaue
Vorteile: Montagehinweise entnehmen Sie bitte den Beipackinformationen der Produkte..
einfache Handhabung, verstellbar in Richtung und Neigung,
gleichermaßen geeignet für: Heim-, Objekt-, Öffentlicher Bereich
3. Befestigungsbeispiele
Lochsteine - Bsp.:
Rahmendübel 8 x 80 mm
- Löcher bohren, senken und ausblasen, Dübel
- setzen, Halterung anbringen, Schrauben eindrehen
SW
C Einspritzmörtel-Verankerungen
max. Belastbarkeit 15 kg,
