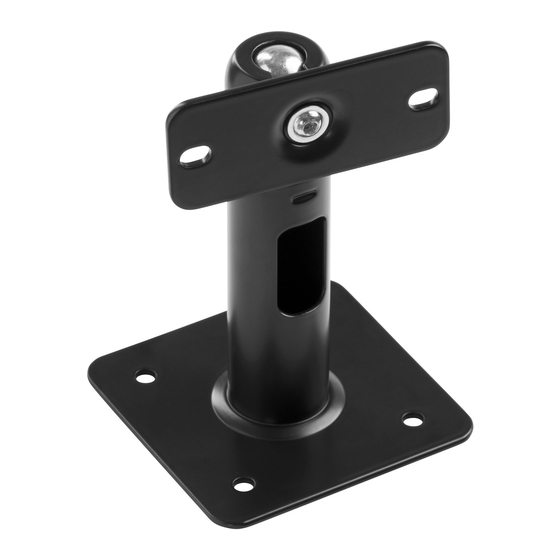

Genelec 8000-202B Instructions

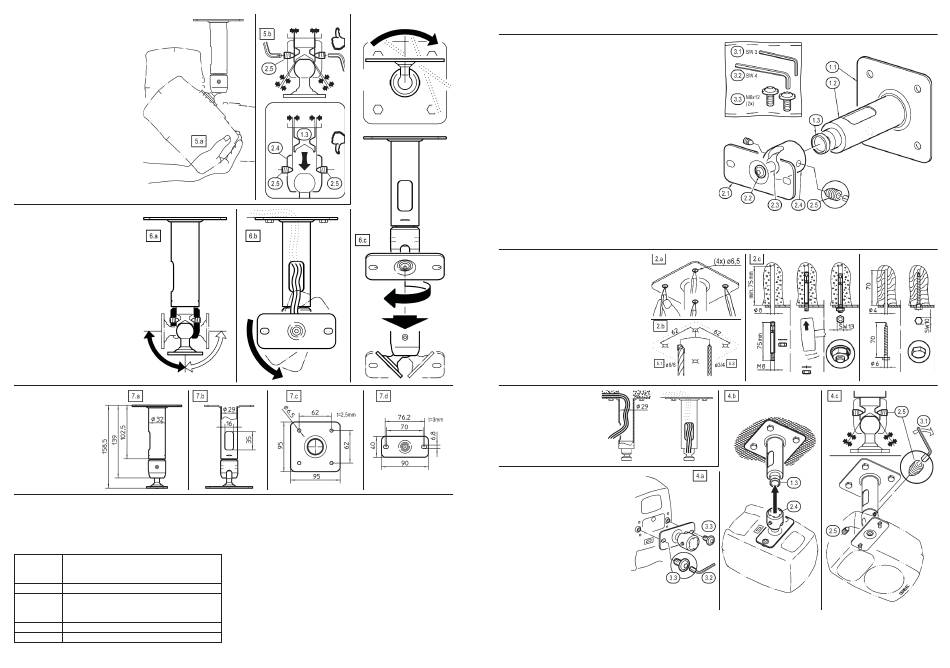

5. MONITOR ADJUSTING
Variable adjustments for
tilting angle, direction and rotation.
5.a Hold the monitor
5.b Loosen both grub screws 2.5 by
5.b half a turn so that they are still in
5.b mesh with the retaining bolt 1.3
5.b WARNING!
5.b In the case of non-observance
5.b so that the grub screws 2.5 and
5.b the retaining bolt 1.3 are not
5.b engaged, the joint body 2.4
5.b together with the monitor could
5.b fall to ground.
5.c Place the monitor in the desired
5.c position. See Settings in section 6.
5.d Re-tighten both grub screws 2.5.
5.d as shown in section 4.c.
5.d Tightening torque: ~6Nm.
6. SETTINGS
6.a TILTING ANGLE:
6.a - swivel range
6.a - up +90°
6.a - down -90°
6.b TWISTING:
6.b - horizontal rotation 360°
6.c DIRECTION:
6.c - vertical rotation 360°
swivel range up/down +/-90°
7. DIMENSIONS
Distance
7.a Distance
7.b Cable bushing
7.c Ceiling plate
7.d Monitor plate
CHECKING, MAINTENANCE, CLEANING
- During maintenance work, watch out for possible injuries.
- Inspect bolted assemblies regularly.
- For cleaning, it is the best to use a damp cloth with a mild, nonabrasive detergent.
TECHNICAL DATA
tubes, plates - steel, black powder coated
Material joint body - zinc die-cast, black powder coated
grub screws, ball joint - steel, zinc plated
Load GENELEC monitors, max. 5 kg
monitor plate: 90 x 40 mm, hole pattern: 70-76.2 mm
Dimensions ceiling plate: 95 x 95 mm, hole pattern: 62 x 62 mm
distance: 158,5 mm, tube: ø 32 mm
Weight net: 0.7 kg
Card Box 160 x 110 x 100 mm, gross weight: 0.8 kg
CORRECT: loosened, but
still in mesh
bottom-up
view
WARNING: not engaged!
horizontal vertical
rotation rotation
360° 360°
Cable bushing Ceiling plate
HAZARDS – Measures
HAZARD: Monitor becomes loose from the fixing plate
Measures:
- Assemble monitor carefully (see section 4)
- Fix the monitor with a steel wire rope (see reg. BGI 810-3, 3.5)
HAZARD: Unintentional loosening of the screw joints
Measures:
- Tighten the screws as specified; (see specified torque)
- Inspect the tightness of bolted assemblies regularly
HAZARD: Maintenance and Settings
Measures:
- Activities must carried out by trained personnel
- When operating with the speaker keep clear the area below
8000-202B/W Deckenhalterung für GENELEC 6010/8010/4010/G One/8x20/4020/G Two
SICHERHEITSHINWEISE
- Nur für GENELEC Monitore: 6010/8010/4010/G One/8x20/4020/G Two
- Nicht für Außen- bzw. Feuchträume
- Beachten Sie die örtlich gültigen Befestigungsanweisungen
- (evtl. abweichend von den Beispielen in Kapitel 2.)
- Benutzen Sie 4 Schrauben/Anker für die Wandbefestigung
- Montage durch ausgebildetes Installationspersonal
- Montage nur an geeigneter Wand/Decke mit entsprechendem
- Montagematerial (nicht im Lieferumfang)
- Ungeeignet sind Wände/Decken die zu schwach sind oder hinter
- denen Strom- und Wasserleitungen oder dgl. verlegt sind.
- Im Zweifel einen qualifizierten Fachmann zu Rate ziehen.
- Prüfen Sie regelmäßig die Festigkeit der Installation.
- Das Kugelgelenk ist durch zwei Gewindestifte (2.5) mit dem Halterohr
- verbunden; diese müssen stets fest angezogen sein (6Nm) und dürfen
- nur bei Neuausrichtung der Box gelockert werden. Dabei die Box durch
eine zweite Person halten lassen, um ein Wegkippen zu verhindern.
- Aufmerksame Handhabung erforderlich, da die
Verstellmöglichkeiten Einklemmgefahren bergen
GEBRAUCHSANLEITUNG
1. BESTANDTEILE
1. Deckenhalter: 1.1 Deckenplatte - 1.2 Haltearm - 1.3 Klemmbolzen
2. Monitorhalter: 2.1 Monitorplatte - 2.2 Flanschschraube M6 x 16 mm -SW4 - 2.3 Kugelgelenkbolzen
2.4 Gelenkkörper - 2.5 Gewindestift mit Spitze M6 x 10 mm, SW3 (2x)
3. Zubehörbeutel: 3.1 Schlüssel SW3 - 3.2 Schlüssel SW4 - 3.3 Flanschschraube M6 x 12 mm -SW4 (2x)
2. DECKENMONTAGE/OPTIONEN
Beachten Sie die Beschaffenheit der Decke:
- Beton, Vollstein - siehe 2.b.1
- Holz - siehe 2.b.2
- Lochsteine, - Trockenbauelemente, - u.a.
erfordern spezielle Dübel/Verankerungen.
Im Zweifel einen Experten zu Rate ziehen.
2.a Deckenplatte ausrichten und Bohrlöcher markieren
2.b Bohren der vier Löcher / OPTIONEN
2.b.1 Universaldübel: ø6 - Loch ø6 - Schraube ø4-5
2.b.1 Universaldübel: ø8
2.b.2 Holzschrauben: ---
2.b.2 (ohne Dübel) ---
2.c Bohrlöcher ausblasen und ggf. Dübel setzen.
2.d Deckenplatte mit vier Schrauben/Dübeln befestigen. (siehe 2.b).
3. KABEL-INSTALLATION
Monitor plate
BEACHTE:
bei Unterputz-
Kabel-Installation
- Öffnung Deckenplatte:
- ø 29 mm
- Kabelausgang:
- 35 x 16 mm
4. MONTAGE des MONITORS
4.a
Halteplatte an den
GENELEC-Monitor schrauben.
Beide Schrauben M6 x 12 mm 3.3
per Schlüssel SW4 3.2
mit 8Nm anziehen.
4.b
Monitor sicher halten und den
Gelenkkörper 2.4 über den Klemm-
bolzen 1.3 des Deckenhalters schieben.
4.c.
SICHERUNG des Monitors:
Beide Gewindestifte 2.5 mittels
Schlüssel SW3 3.1 eindrehen und
zunächst nur leicht anziehen.
Nun ist der Monitor gegen Herunterfallen geschützt.
Zur endgültigen POSITIONIERUNG des Monitors siehe Kap.5.
4.d
Die DEMONTAGE erfolgt in umgekehrter Reihenfolge. Dabei den Monitor stets sicher halten.
ø8 ø6
ø3 ø5
ø4 ø6
GENELEC Oy
Olvitie 5, Fin-74100 Iisalmi, www.genelec.com
24476-000-55/57 Rev.09 03-80-901-00 2/18
