Genelec 8000-420B Manual

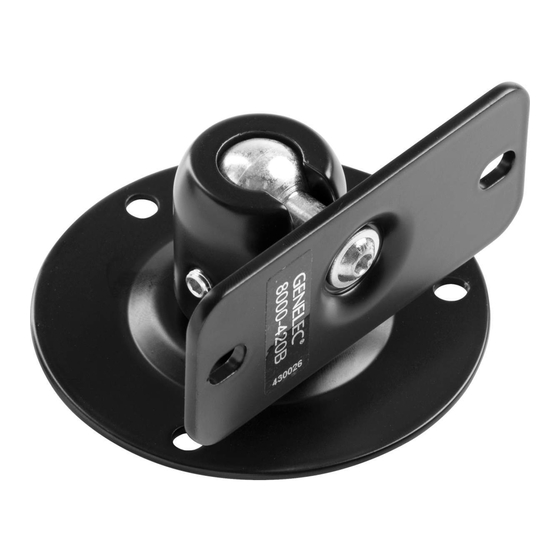

8000-420B/W Wandhalterung für GENELEC 6010/8010/4010/G One/8x20/4020/G Two
SICHERHEITSHINWEISE
- Nur für GENELEC Monitore: 6010/8010/4010/G One/8x20/4020/G Two
- Wählen Sie eine mit den örtlichen Vorschriften übereinstimmende
- Befestigungsmethode
- Montage durch ausgebildetes Installationspersonal
- Montage nur an geeigneter Wand mit entsprechendem Montagematerial (nicht im
- Lieferumfang). Beispiele siehe Kapitel 2 (Setzanweisungen
- der Dübelhersteller beachten).
- Ungeeignet sind Wände die zu schwach sind oder hinter
- denen Strom- und Wasserleitungen oder dgl. verlegt sind.
- Im Zweifelsfall einen qualifizierten Fachmann zu Rate ziehen.
- Das Kugelgelenk ist durch zwei Gewindestifte mit dem Wand-
- halter verbunden. Diese müssen stets fest angezogen sein und
- dürfen für Monitorverstellungen nur etwas gelockert werden.
- Prüfen Sie regelmäßig die Festigkeit der Installation.
- Nicht für Außen- bzw. Feuchträume.
GEBRAUCHSANLEITUNG

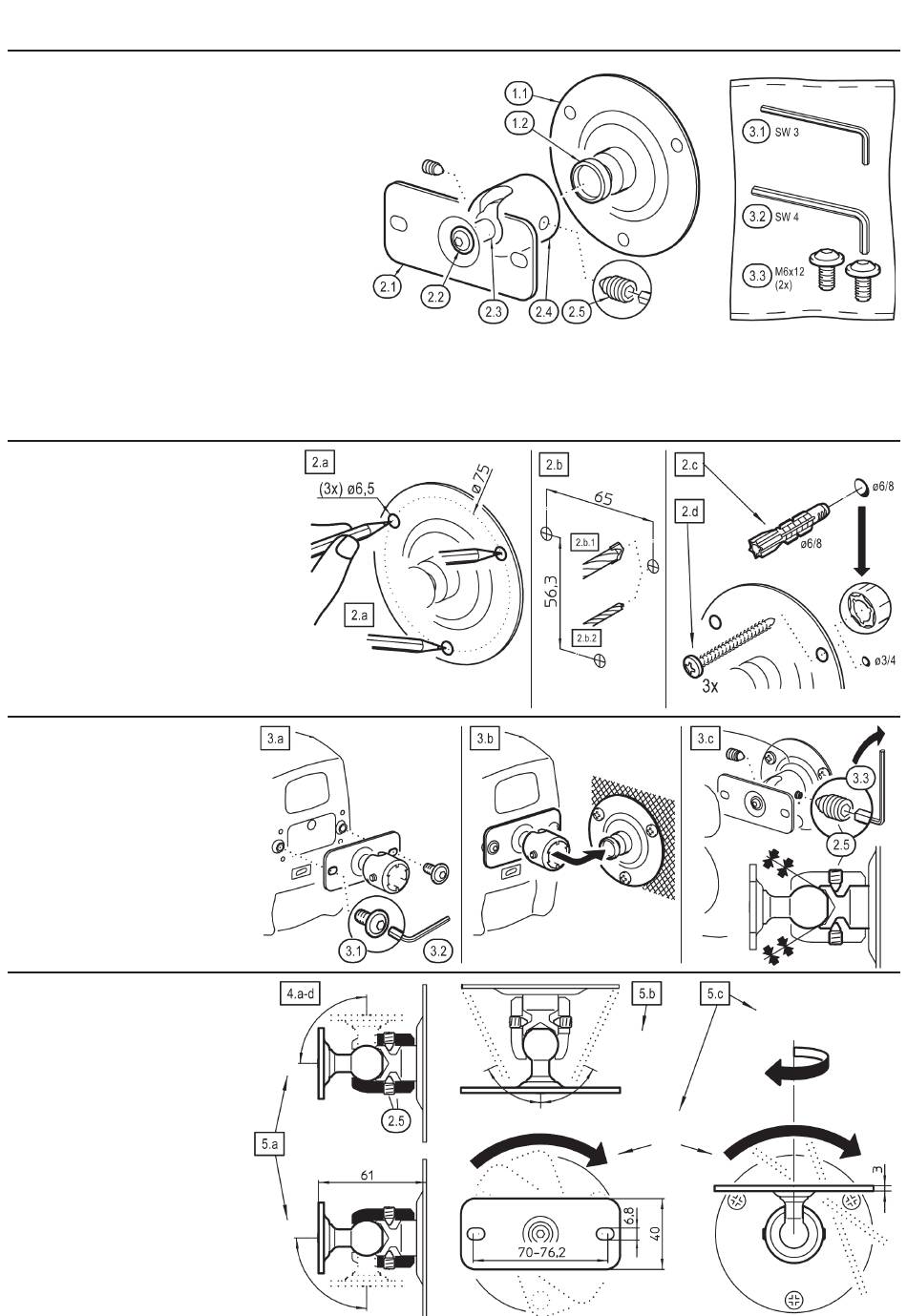

1. BESTANDTEILE
1. Wandhalter: 1.1 Wandplatte - 1.2 Klemmbolzen
2. Monitorhalter: 2.1 Monitorplatte - 2.2 Flanschschraube M6 x 16 mm -SW4 - 2.3 Kugelgelenkbolzen
2.4 Gelenkkörper - 2.5 Gewindestifte mit Spitze M6 x 10 mm -SW3 (2x)
3. Zubehörbeutel: 3.1 Schlüssel SW3 - 3.2 Schlüssel SW4 - 3.3 Flanschschraube M6 x 12 mm -SW4 (2x)
2. WANDMONTAGE/OPTIONEN
Beachten Sie die Beschaffenheit der Wand:
- Beton, Vollstein - siehe 2.b.1
- Holz - siehe 2.b.2
- Lochsteine, - Trockenbauelemente, - u.a.
erfordern spezielle Dübel/Verankerungen.
Im Zweifel einen Experten zu Rate ziehen.
2.a Wandplatte ausrichten und Bohrlöcher markieren
2.b Bohren der Löcher / OPTIONEN
2.b.1 Universaldübel: ø6 - Loch ø6 - Schraube ø4-5
2.b.1 Universaldübel: ø8
2.b.2 Holzschrauben: ---
2.b.2 (ohne Dübel) ---
2.c Bohrlöcher ausblasen und ggf. Dübel setzen.
2.d Wandplatte mit drei Schrauben/Dübeln befestigen. (siehe 2.b).
3. MONTAGE des MONITORS
3.a
Halteplatte an den Monitor schrauben.
Beide Schrauben M6 x 12 mm (3.3) per
Schlüssel SW4 (3.2) mit 8Nm anziehen.
3.b
Gelenkkörper (2.4) über den
Klemmbolzen (1.2) schieben.
3.c.
Zur Sicherung und Fixierung des
Monitors beide Gewindestifte (2.5)
per Schlüssel SW3 (3.1)
mit 6Nm anziehen.
4. EINSTELLUNG des MONITORS
Stufenlos verstellbar in Richtung,
Neigung und Rotation.
4.a Monitor festhalten
4.b Beide Gewindestifte (2.5) etwas lösen
4.c Monitor in gewünschte Position bringen
4.d Beide Gewindestifte wieder festdrehen
5. EINSTELLUNGEN & ABMESSUNGEN
5.a NEIGUNGSWINKEL: - auf +90°
5.a NEIGUNGSWINKEL: - ab -90°
5.b AUSRICHTUNG: seitlich +65°/-65°
5.c ROTATION: - vertikal 360°
5.c ROTATION: - horizontal 360°
GENELEC Oy
Olvitie 5, Fin-74100 Iisalmi, www.genelec.com
24469-000-55/57 Rev.07 03-80-903-00 10/17
ø8 ø6
ø3 ø5
ø4 ø6
Schwenk-
bereich auf/ab
+/-90°
Vertikale
Rotation
360°
Schwenkbereich
seitlich
+/-65°
Horizontale Rotation
360°
