Genelec 8000-323 B Instructions

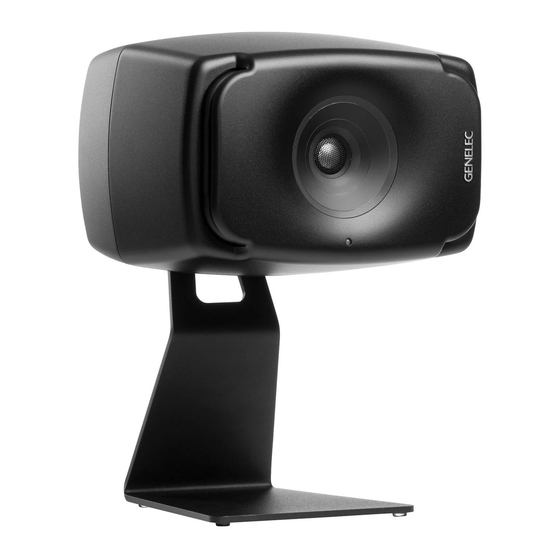

8000-323 B/W Tischstativ für GENELEC 8x3x / G Three - schwarz/weiß
Aufstellanleitung
Das Tischstativ ist bereits komplett montiert
und kann sofort ohne weitere Maßnahmen aufgestellt
werden.
Vier glasklare Gummifüße 1 verhindern, dass der
Monitor verrutscht und vibriert.
Zudem schützen sie den Untergrund vor Kratzern.

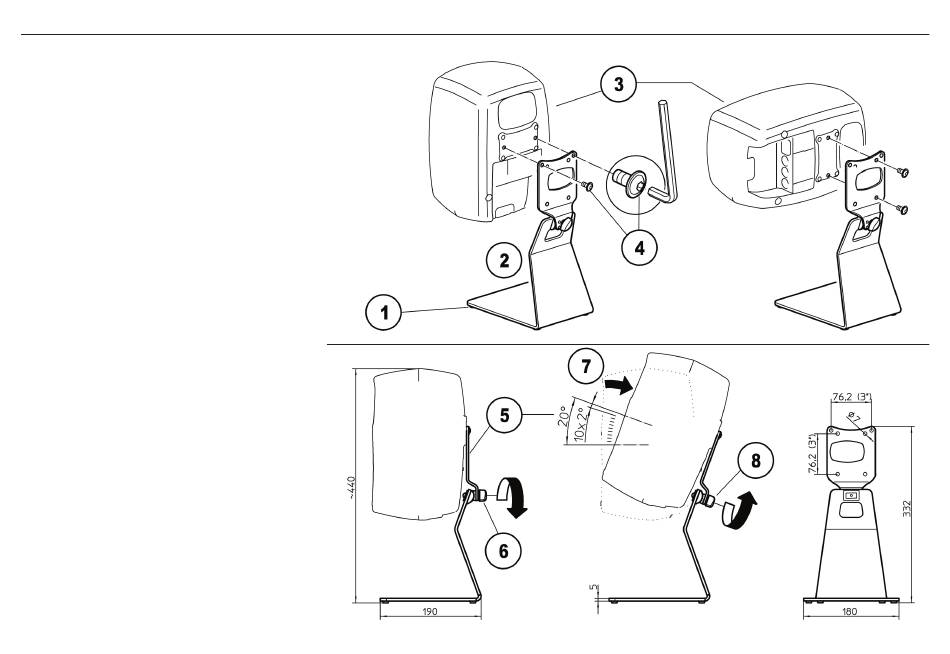

MONTAGE DES MONITORS
- Tischstativ 2 aufstellen.
- Der Monitor 3 kann hochkant oder quer
- am Tischstativ befestigt werden.
- Monitor am Stativ befestigen mittels der
- beiden Linsenschrauben M6 x 12 mm 4
- und beigefügtem Inbusschlüssel SW4.
NEIGUNG
- Die Monitorhalteplatte 5 kann stufenlos um 20° nach
- hinten geneigt werden (in 10 Stufen á 2°).
- - Vorteile: wenig Kraftaufwand und exakte Einstellung.
- Dazu Monitor halten, die Flügelschraube 6 leicht lösen,
- den Monitor 7 wie gewünscht neigen und anschließend
- Flügelschraube 8 wieder festziehen.
Sicherheitshinweise
- Nur für GENELEC Monitor 8x3x / G Three
- Festigkeit der Schraubverbindungen in regelmäßigen
- Abständen überprüfen.
- Nur auf geeigneten, d.h. ebenen und tragfähigen
- Untergründen verwenden.
GENELEC Oy
Olvitie 5, Fin-74100 Iisalmi, www.genelec.com
23275-000-56/68 Rev.03 03-80-413-00 9/17
