Genelec 8010-320 User Manual

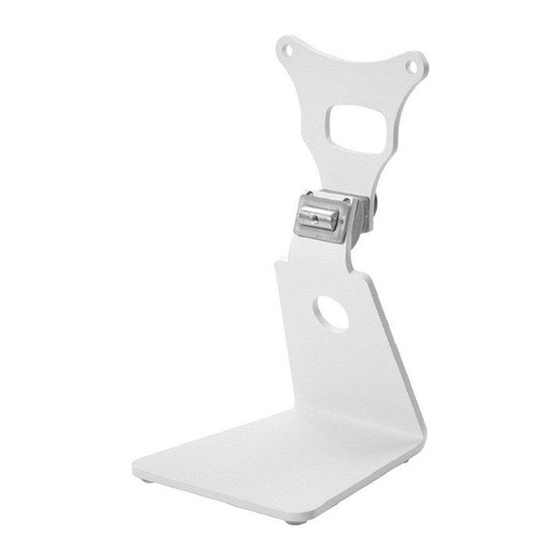

8010-320 Tischstativ für GENELEC 6010A
Aufstellanleitung
Das Tischstativ ist bereits komplett montiert
und kann sofort ohne weitere Maßnahmen
aufgestellt werden.
Vier glasklare Gummifüße verhindern, dass der
Monitor verrutscht und vibriert.
Zudem schützen sie den Untergrund vor Kratzern.

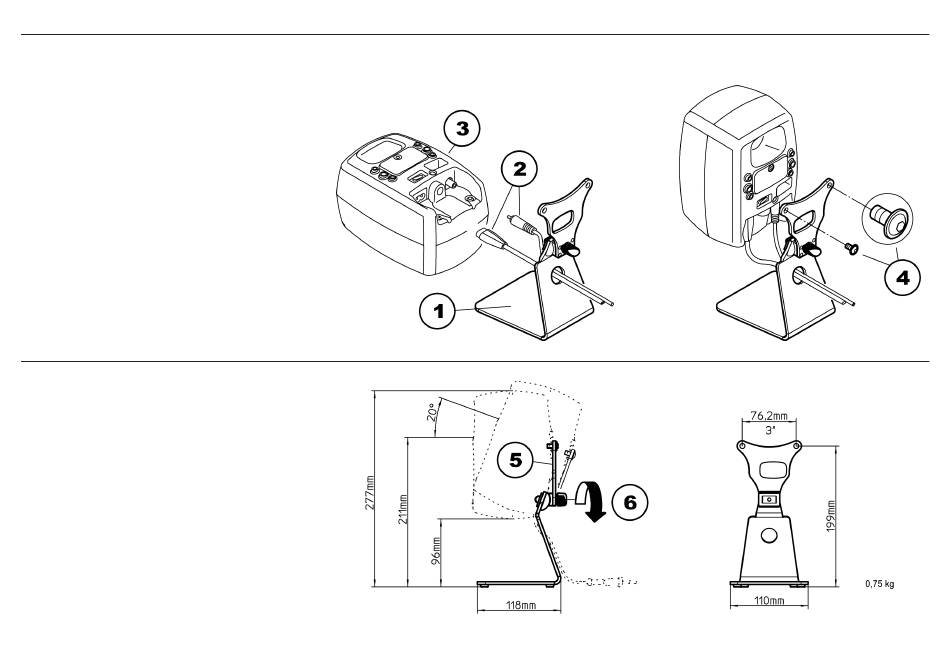

MONTAGE DES MONITORS 6010A
- Tischstativ 1 aufstellen.
- Netzkabel und Signalkabel 2 durch kreisrunde
- Öffnung des Stativs führen und am Monitor 3
- anschließen.
- Monitor am Stativ befestigen mittels der
- beiden Halbrundkopfschrauben 4 M6 x 12 mm.
NEIGUNG
- Die Monitorhalteplatte 5 kann um 20° nach
- hinten geneigt werden.
- Dazu Monitor halten, die Flügelschraube 6 leicht lösen,
- den Monitor wie gewünscht neigen und anschließend
- Flügelschraube wieder festziehen.
Sicherheitshinweise
- Nur für GENELEC Monitor 6010A
- Festigkeit der Schraubverbindungen in regelmäßigen
- Abständen überprüfen.
- Nur auf geeigneten, d.h. ebenen und tragfähigen
- Untergründen verwenden.
M8x12, with Nylon Patch (4x)
3.a
Attach the tube
onto the ceiling
anchor bolt
Olvitie 5, Fin-74100 Iisalmi, www.genelec.com
23270-000-55/63/68 Rev.02 03-80-408-00 5/10
GENELEC Oy
