INVENTOR V4MCI-24 Installation Manual

Cassette type air conditioning systems

Hide thumbs Also See for V4MCI-24:

User manual (22 pages)

User manual (36 pages)

Quick Links

Download this manual

• INSTALLATION MANUAL

• ΕΓΧΕΙΡΙΔΙΟ ΕΓΚΑΤΑΣΤΑΣΗΣ

• MANUAL DE INSTALARE

ENGLISH | ΕΛΛΗΝΙΚΑ | ROMANA

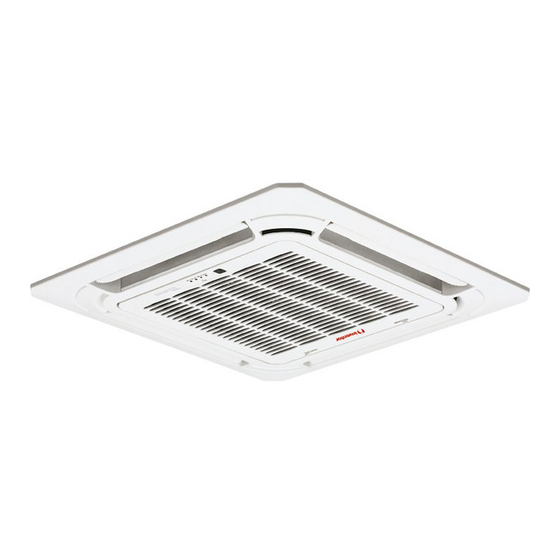

CASSETTE TYPE

MODELS:

V4MCI-24/U4MRS-24 | V4MCI-36/U4MRS-36

V4MCI-42/U4MRT-42 | V4MCI-50/U4MRT-50

V4MCI-60/U4MRT-60

Table of Contents

Chapters

Need help?

Do you have a question about the V4MCI-24 and is the answer not in the manual?

Questions and answers

Summary of Contents for INVENTOR V4MCI-24

Page 1 CASSETTE TYPE • INSTALLATION MANUAL • ΕΓΧΕΙΡΙΔΙΟ ΕΓΚΑΤΑΣΤΑΣΗΣ • MANUAL DE INSTALARE MODELS: V4MCI-24/U4MRS-24 | V4MCI-36/U4MRS-36 V4MCI-42/U4MRT-42 | V4MCI-50/U4MRT-50 V4MCI-60/U4MRT-60 ENGLISH | ΕΛΛΗΝΙΚΑ | ROMANA...
Page 2 If used as MULTI unit, please refer to the Installation & operation manuals packed with outdoor unit.
Page 3: Table Of Contents
Install according to this installation instructions strictly. CONTENTS Page If installation is defective, it will cause water leakage, electrical PRECAUTIONS...................1 shock and fire. INSTALLATION INFORMATION............2 When installing the unit in a small room, take measures ACCESSORIES...................3 against to keep refrigerant concentration from exceeding INDOOR UNIT INSTALLATION............4 allowable safety limits in the event of refrigerant leakage.
Page 4: Installation Information
If the refrigerant leaks during installation, ventilate the area There are inflammable materials or gas. immediately. There is acid or alkaline liquid evaporating. Toxic gas may be produced if the refrigerant comes into the place contacting with fire. Other special conditions. The temperature of refrigerant circuit will be high, please keep The appliance shall be installed in accordance with national the interconnection cable away from the copper tube.
Page 5: Attached Fittings
ATTACHED FITTINGS Please check whether the following fittings are of full scope. If there are some spare fittings , please restore them carefully. NAME SHAPE QUANTITY 1. Installation paper board (on some models) 2. Soundproof / insulation sheath (on some models) 3.Out-let pipe sheath (on some models) Tubing &...
Page 6: Indoor Unit Installation
Tubing side Drain side INDOOR UNIT INSTALLATION Installation place The indoor unit should be installed in a location that meets the following requirements: - There is enough room for installation and maintenance. - The ceiling is horizontal, and its structure can endure the weight of the indoor unit.
Page 7: Install The Main Body
Install the main body Body The existing ceiling (to be horizontal) Cut a quadrangular hole of 880x880mm in the ceiling according to the shape of the installation paper board.(Refer to Fig.1-2) - The center of the hole should be at the same position of that of the air conditioner body.
Page 8 3 Install the panel 6 Relocate the installation cover. Align the swing motor on the panel to the tubing joints of the body - Fasten the rope of installation cover on the bolt of the properly. ( Refer to Fig.1-10) installation cover.(Refer to Fig.1-14-left) - Press the installation cover into the panel slightly.
Page 9 1-1.5m <500mm Lean over 1/50 Pump-pipe clasp (The fittings) Fig.1-15 Test cover Pump joint Stow tube Test mouth Body Water-receiver Drain plug CLOSED OPEN Test cap Fig.1-16 Drainage test - Check whether the drainpipe is unhindered. - New built house should have this test done before paving the ceiling. The unit with pump.
Page 10 Install the distribution duct Conditioned air can be distributes by means of a distribution duct. MODLE(18-60) Fresh air intake( 75mm) 80mm Distribution duct Distribution duct Distribution duct Fresh air Distribution duct Fig.1-17 NOTE model 18 to 30 Series A=160mm; Series B=75mm model 36 to 60 Series A=160mm;...
Page 11: Outdoor Unit Installation
Figure of body size OUTDOOR UNIT INSTALLATION Precautions for selecting the location 1) Choose a place solid enough to bear the weight and vibration of the unit, where the operation noise will not be amplified. 2) Choose a location where the hot air discharged from the unit or the operation noise will not cause a nuisance to the neighbours of the user.
Page 12: Installing Outdoor Unit
2.4 Outdoor unit installation 2.3 Installation guidelines Where a wall or other obstacle is in the path of outdoor unit 1) Installing outdoor unit inlet or outlet airflow, follow the installation guidelines below. When installing the outdoor unit, refer to "Precautions for For any of the below installation patterns, the wall height on the selecting the location"...
Page 13: Install The Refrigerant Pipe
INSTALL THE REFRIGERANT PIPE 3.1 Flaring the pipe end 1) Cut the pipe end with a pipe cutter. All field piping must be provided by a licensed refrigeration 2) Remove burrs with the cut surface facing downward so that the technician and must comply with the relevant local and chips do not enter the pipe.
Page 14: Purging Air And Checking Gas Leakage
3.3 Purging air and checking gas leakage Pipe length Up to 15m More than 15m When piping work is completed, it is necessary to purge the Run time Not less than 10 min Not less than 15min air and check for gas leakage. *2.
Page 15: Connect The Drain Pipe
CONNECT THE DRAIN PIPE 2) Be sure to insulate both the gas and liquid piping. Use separate thermal insulation pipes for gas and liquid 4.1 Install the drain pipes. refrigerant pipes. See the figure below. Keep piping as short as possible and slope it downwards at a gradient of at least 1/100 so that air may not remain trapped inside the pipe.
Page 16: Electric Wiring Work
ELECTRIC WIRING WORK General instructions All field wiring and components must be installed by a licensed electrician and must comply with relevant European and national regulations. Use copper wire only. Follow the 'Wiring diagram' attached to the unit body to wire the outdoor unit, indoor units and the remote controller.
Page 17: How To Connect Wiring
How to connect wiring Remove the control box lid of the indoor unit. Remove the cover of the outdoor unit. Follow the "Wiring diagram label" attached to the indoor unit's control box lid to wire the outdoor unit, indoor unit and the remote controller. Securely fix the wires with a field supplied champ.
Page 18: Twins Function
6 R E F R IG E R A NT P IP E (the u nit w ith t he t wins T E S T O P E R AT IO N f unc tion) Make sure the control box lids are closed on the indoor and outdoor units.
Page 19 Εάν η μονάδα λειτουργήσει σε σύστημα MULTI, ανατρέξτε στα αντίστοιχα εγχειρίδια εγκατάστασης & λειτουργίας που συνοδέυουν την εξωτερική μονάδα.
Page 20: Ο Ηγιεσ Ασφαλειασ
Βεβαιωθείτε πως η εγκατάσταση έχει γίνει σύμφωνα με το ΠΕΡΙΕΧΟΜΕΝΑ ΣΕΛΙ Α συγκεκριμένο εγχειρίδιο. Εάν η εγκατάσταση είναι ελλιπής, θα προκληθεί διαρροή νερού, ηλεκτροπληξία και πυραγιά. ΟΔΗΓΙΕΣ ΑΣΦΑΛΕΙΑΣ..............1 Όταν η κλιματιστική μονάδα εγκαθίσταται σε μικρό χώρο, φροντίστε σε περίπτωση κάποιας διαρροής ψυκτικού υγρού ΠΛΗΡΟΦΟΡΙΕΣ...
Page 21: Πληροφοριεσ Εγκαταστασησ
Εάν προκληθεί διαρροή ψυκτικού υγρού κατά την εγκατάσταση, Σε μέρος όπου υπάρχουν εύφλκτα υλικά ή αέρια αερίστε αμέσως τον χώρο. Εάν το ψυκτικό υγρό έρθει σε επαφή με φωτιά μπορεί να παραχθεί Σε μέρη όπου εξατμίζονται όξινα ή αλκαλικά υγρά τοξικό...
Page 22 ΠΑΡΕΛΚΟΜΕΝΑ ΕΞΑΡΤΗΜΑΤΑ Ελέγξτε πως τα παρακάτω παρελκόμενα εξαρτήματα υπάρχουν. Εάν υπάρχουν και κάποια επιπλ'εον, φυλάξτε τα προσεκτικά. ΠΕΡΙΓΡΑΦΗ ΣΧΗΜΑ ΠΟΣΟΤΗΤΑ 1. Χάρτινη πινακίδα εγκατάστασης (Σε ορισμένα μοντέλα) 2. Περίβλημα μόνωσης (Σε ορισμένα μοντέλα) 3. Εξωτερικό μονωτικό περίβλημα (Σε ορισμένα μοντέλα) Σωληνώσεις...
Page 23 Σωληνώσεις Αποστράγγιση ΕΓΚΑΤΑΣΤΑΣΗ ΤΗΣ ΕΣ ΤΕΡΙΚΗΣ ΜΟΝΑ ΑΣ 1.1 Θέση εγκατάσταση Η θέση εγκατάστασης πρέπει να ακολουθεί τις παρακάτω απαιτήσεις: • Υπάρχει αρκετός χώρος για την εγκατάσταση και τη συντήρηση. • Ο οροφή είναι οριζόντια και μπορεί να αντέξει το βάρος της εσωτερικής...
Page 24 1.2 Εγκατάσταση τη εσωτερική ονάδα Εσωτερική μονάδα Υπάρχουσα οροφή (να είναι οριζόντια) Δημιουργήστε στην οροφή ένα τετράγωνο άνοιγμα 880x880mm σύμφωνα με το σχήμα της χάρτινης πινακίδας εγκατάστασης. (Ανατρέξτε στην Εικ. 1-2) • Το κέντρο του ανοίγματος πρέπει να είναι ίδιο με αυτό της εσωτερικής μονάδας. •...
Page 25 3 Εγκατάσταση του πάνελ 6 Επανατοποθέτηση τα καλύ ατο εγκατάσταση . Ευθυγραμμίστε το μοτέρ των περσίδων με το σημείο σύνδεσης των • Δέστε το σχοινάκι του καλύμματος στην βίδα. σωλήνων της εσωτερικής μονάδας. (Ανατρέξτε στην Εικ. 1-10) (Ανατρέξτε στην Εικ. 1-14 αριστερά) •...
Page 26 Κλίση πάνω από 1/50 Σφιγκτήρας σωλήνα αντλίας (τα παρελκόμενα) Εικ. 1-15 Κάλυμμα δοκιμής Σύνδεση αντλίας Σωλήνας διανομής Υποδοχή δοκιμής Εσωτερική μονάδα Λεκάνη αποχέτευσης συμπυκνωμάτων Τάπα αποστράγγισης Κάλυμμα δοκιμής Εικ. 1-16 Δοκιμή αποστάγγισης • Ελέγξτε πως ο αγωγός αποστράγγισης δεν είναι φραγμένος. •...
Page 27 1.4 Εγκατάσταση αεραγωγών. Ο κλιματισμένος αέρας μπορεί να διανεμηθεί στον χώρο μέσω αεραγωγού. ΜΟΝΤΕΛΟ (18-60) Είσοδος φρέσκου αέρα (75mm) Αεραγωγός Αεραγωγός Αεραγωγός Φρέσκος αέρας Αεραγωγός Εικ. 1-17 ΣΗΜΕΙ ΣΗ Μοντέλο από 18 εως 30 Σειρά Α=160mm; Σειρά Β=75mm Μοντέλο από 36 εως 60 Σειρά...
Page 28 2.2 Απεικόνιση εγέθου τη ονάδα ΕΓΚΑΤΑΣΤΑΣΗ ΕΞ ΤΕΡΙΚΗΣ ΜΟΝΑ ΑΣ 2.1 Απαιτήσει που αφορούν την επιλογή τη θέση εγκατάσταση 1. Επιλέξτε ένα μέρος συμπαγές και σταθερό ώστε να αντέχει το βάρος και τους κραδασμούς της μονάδας, όπου δεν θα αυξάνεται ο θόρυβος λειτουργίας.
Page 29 2.4 Εγκατάσταση εξωτερική ονάδα 2.3 Οδηγίε εγκατάσταση Σε περίπτωση που παρεμποδίζεται η ροή εισερχόμενου ή 1) Εγκατάσταση εξωτερική ονάδα εξερχόμενου αέρα από την εξωτερική μονάδα, ακολουθήστε τις παρακάτω οδηγίες. Κατά την εγκατάσταση της εξωτερικής μονάδας ανατρέξτε στο Για τους παρακάτω τύπους εγκατάστασης, το ύψος του τοίχου εδάφιο...
Page 30 3 ΕΓΚΑΤΑΣΤΑΣΗ Τ Ν ΨΥΚΤΙΚ Ν Σ ΛΗΝ ΣΕ Ν 3.1 Εκχείλωση 1) Κόψτε τον σωλήνα με ειδικό κοπτικό εργαλείο. Όλη η εγκατάσταση των σωληνώσεων πρέπει να γίνει από 2) Απομακρύνετε τα γρέζια έχοντας την επιφάνεια που έχει κοπεί αδειούχο ψυκτικό και πρέπει να συμμορφώνεται με του προς...
Page 31: Σύνδεση Ψυκτικών Σωληνώσεων
3.3 Απο άκρυνση του αέρα και έλεγχο για διαρροέ Μήκος σωληνώσεων Πάνω από 15m Ως 15m Όταν ολοκληρωθούν οι εργασίες τοποθέτησης των σωληνώσεων, Ώρα λειτουργίας Τουλάχιστον 10 λεπτά Τουλάχιστον 15 λεπτά είναι απαραίτητο να απομακρυνθεί ο αέρας και να γίνει έλεγχος για...
Page 32 2) Μονώστε τι σωληνώσει υγρού και αερίου. Χρησι οποιήστε διαφορετικέ ΣΥΝ ΕΣΗ ΤΟΥ ΑΓ ΓΟΥ ΑΠΟΣΤΡΑΓΓΙΣΗΣ θερ ικέ ονώσει για τι σωληνώσει υγρού και αερίου αντίστοιχα. είτε την παρακάτω εικόνα. 4.1 Σύνδεση των αγωγών αποστράγγιση • Βεβαιωθείτε πως ο αγωγός είναι όσο το δυνατό πιο κοντός και με...
Page 33 ΣΥΝ ΕΣΜΟΛΟΓΙΑ Γενικέ οδηγίε Όλες οι καλωδιώσεις και παρελκόμενα πρέπει να τοποθετηθούν από αδειούχο ηλεκτρολόγο και σύμφωνα με τους Ευρωπαϊκούς και εθνικούς κανονισμούς. Χρησιμοποιήστε μόνο καλώδιο από χαλκό. Για την συνδεσμολογία της εσωτερικής μονάδας, εξωτερικής μονάδας και χειριστηρίου, ακολουθήστε το ηλεκτρολογικό διάγραμμα...
Page 34 Συνδεσ ολογία Αφαιρέσετε το καπάκι από το προστατευτικό πλαίσιο που βρίσκονται οι πλακέτες της εσωτερικής μονάδας. Αφαιρέστε το κάλυμμα της εξωτερικής μονάδας. Ακολουθήστε το ηλεκτρολογικό διάγραμμα που βρίσκεται στο καπάκι του πλαισίου της εσωτερικής μονάδας, ώστε να συνδέσετε την εξωτερική μονάδα, την εσωτερική μονάδα και το χειριστήριο. Στερεώστε τα καλώδια με σφιγκτήρα. Επανατοποθετήστε...
Page 35 6 Ψυκτικέ σωληνώσει ( ονάδα ε ζεύγο διδύ ων ΟΚΙΜΑΣΤΙΚΗ ΛΕΙΤΟΥΡΓΙΑ εσωτερικών) Βεβαιωθείτε πως τα προστατευτικά πλαίσια είναι κλειστά και στην εσωτερική και στην εξωτερική μονάδα. Ανατρέξτε στο εδάφιο που αφορά τι πρέπει να προσέξετε κατά την 6.1 Μέγιστο μήκος και υψομετρική διαφορά ψυκτικών σωληνώσεων. εγκατάσταση...
Page 36 ■ Dacă se utilizează ca parte a unor unități multiple, vă rugăm consultați manualul de instalare și funcționare ce se poate găsi în pachetul unității exterioare.
Page 37 CUPRINS PAGINĂ PRECAUȚII ........................1 INFORMAȚII PRIVIND INSTALAREA ................4 ACCESORII ........................5 INSTALAREA UNITĂȚII INTERIOARE ................6 INSTALAREA UNITĂȚII EXTERIOARE ................15 INSTALAREA CONDUCTEI DE AGENT FRIGORIFIC ........... 19 LEGAREA CONDUCTEI DE SCURGERE ..............25 LUCRĂRI DE CABLARE ELECTRICĂ ................25 FUNCȚIILE UNITĂȚILOR DUBLE ...................
Page 38 Dacă instalarea este greșită, acest lucru va duce la scurgeri de apă, electrocutare și incendiu. La instalarea unității într-o cameră mică, luați masuri pentru a păstra concentrația agentului frigorific sub limita de siguranță permisă în cazul scurgerilor de agent frigorific. Contactați locația de vânzare pentru mai multe informații.
Page 39 Dacă agentul frigorific se scurge în timpul instalării, aerisiți imediat zona. Gaze toxice pot fi produse dacă agentul frigorific intră în contact cu focul. Temperatura circuitului agentului frigorific este ridicată, vă rugăm păstrați conexiunile de cabluri departe de conducta de cupru. După...
Page 40: Informații Privind Instalarea
______________________________________________________________________ INFORMAȚII PRIVIND INSTALAREA ______________________________________________________________________ ____________________________________________________________________________________ ■ Pentru a instala adecvat, vă rugăm citiți mai întâi acest manual de instalare. ■ Aparatul de aer condiționat trebuie instalat de către persoane calificate. ■ La instalarea unității interioare sau a conductelor sale, vă rugăm urmați acest manual cât se poate de îndeaproape.
Page 41: Accesorii Incluse
ACCESORII INCLUSE Vă rugăm verificați dacă următoarele accesorii pot fi toate utilizate. Dacă există accesorii de rezervă, vă rugăm să le depozitați cu atenție. DENUMIRE FORMĂ CANTITATE 1. Panou de instalare de carton (la unele modele) 2. Membrană fonică/ de izolare Conducte și (la unele modele) garnituri...
Page 42 1.1 Locația instalării Unitatea interioară trebuie instalată într-un loc care întrunește următoarele cerințe: Există suficient spațiu pentru instalare și întreținere. − Tavanul este orizontal, iar structura sa poate suporta greutatea unității interioare. − Evacuarea și admisia aerului nu sunt obstrucționate, iar influența aerului extern este minimă. −...
Page 43 Punct de legătură conductă agent frigorific Punct de legătură conductă de scurgere (partea lichidă) Punct de legătură conductă agent frigorific (partea de gaz) Tavan Panou Evacuare Admisie Evacuare 880 mm (orificiu tavan) Podea Unitate: mm MODEL (Btu/h) 24K / 30K / 36K / 42K 48K / 55K ...
Page 44 1.2 Instalarea corpului principal ■ Tavanul existent (să fie orizontal) Decupați un orificiu pătrat de 880x880mm în tavan conform cu forma cartonului pentru instalare. (consultați Fig. 1-2) − Centrul orificiului trebuie să fie în aceiași poziție ca și cel al corpului aparatului de aer condiționat. −...
Page 45 Corp Tavan Corp Orificiu central Carton de instalare Șurub M6 x 12 1.3 Instalarea panoului ______________________________________________________________________ ATENȚIE ______________________________________________________________________ Nu așezați panoul cu fața în jos sau pe podea lipit de perete sau pe obiecte masive. Nu îl scăpați și nu îl loviți. ______________________________________________________________________ Îndepărtați grilajul de admisie aer ■...
Page 46 Comutator grilaj Instalați panoul ■ Aliniați motorul de oscilare de pe panou la racordurile conductei corpului în mod corect. (Consultați Fig. 1-10) ■ Fixați cârligele panoului la motorul de oscilare și părțile sale opuse la colectoarele corespunzătoare de apă. (Consultați Fig. 1-10.1) Apoi agățați celelalte două...
Page 47 ______________________________________________________________________ ATENȚIE ______________________________________________________________________ Nu înfășurați cablurile motorului de oscilare pe buretele de etanșare. ______________________________________________________________________ Ajustați cele patru șuruburi cu cârlig ale panoului pentru a păstra panoul orizontal, apoi − înșurubați-le pe tavan în mod egal. (Consultați Fig. 1-10.3) Potriviți ușor panoul în direcția săgeții din Fig. 1-10.4 pentru a potrivi centrul panoului cu centrul −...
Page 48 Scurgere Tavan Apă din condens Slăbiți piulița de sus Spațiu nepermis Ajustați piulița de jos Sfoară capac instalare Glisați cele patru șine pe Șurub robinet canalele corespunzătoare la instalarea capacului...
Page 49 Capac testare Racord pompă Tub de umplere Orificiu testare Corp Colector apă Dop de scurgere Buton testare ■ Test de scurgere Verificați dacă conducta de scurgere este intactă. − Locuințele nou construite trebuie să facă acest test înainte de finalizarea tavanului. −...
Page 50 1.4 Instalarea canalului de distribuție Aerul condiționat poate fi distribuit prin intermediul unui canal de distribuție. MODEL (18-69) Admisie aer curat (Ø75mm) Conductă de distribuție Conductă de Conductă de distribuție distribuție Conductă de Aer curat distribuție ______________________________________________________________________ NOTĂ Model de la 18 la 30 Seria A=160mm;...
Page 51: Instalarea Unității Exterioare
Pe un singur canal În cazul legăturii pe două canale Volumul de aer pe un canal este în jur de 200-260m3/h pentru modelul de la 18 la 30 unități. Volumul de aer pe un canal este în jur de 300-500m3/h pentru modelul de la 36 la 60 unități. Lungimea maximă...
Page 52 5) Trebuie să existe suficient spațiu pentru trecerea aerului și să nu existe blocaje în jurul admisiei și evacuării de aer. 6) La locație nu trebuie să existe posibilitatea scurgerii de gaze inflamabile din apropiere. 7) Instalați unitățile, cablurile de alimentare și cablurile dintre unități la cel puțin 3 m distanță de televizoare și aparate de radio.
Page 53 2.2 Figura dimensională a corpului aparatului 2.3 Indicații pentru instalare § Acolo unde există un zid sau un alt obstacol în calea admisiei și evacuării de aer a unității exterioare, urmați sfaturile pentru instalare de mai jos. Pentru oricare din metodele de instalare de mai jos, înălțimea peretelui de pe partea cu evacuarea §...
Page 54 Trei părți spre perete O parte spre perete Mai mult Mai mult de 100 Mai mult de 350 de 100 Direcția aerului 1200 sau mai puțin Mai mult de 350 Vedere laterală Mai mult de 50 Vedere de sus Două părți spre perete Unitate: mm Mai mult Mai mult...
Page 55: Instalarea Conductei De Agent Frigorific
2) Lucrări pentru scurgere § Dacă sunt necesare lucrări de scurgere, urmați procedurile de mai jos. § Utilizați un dop de scurgere pentru evacuare. § Dacă portul de scurgere este acoperit de o bază de montare sau o suprafață de podea, amplasați o bază...
Page 56 § Asigurați-vă că nu există scurgeri are gazelor frigorifice. Gaze toxice pot fi eliberate în atmosferă din cauza agentului frigorific ce se scurge la interior și este expus la flăcările de la un radiator din zonă, o sobă, etc. § Consultați tabelul de mai jos pentru dimensiunile spațiilor piulițelor și cuplul de torsiune adecvat.
Page 57 Ø6.35 Ø9.52 Ø12.7 Ø15.9 Conductă cupru 5) Verificați dacă expansiunea este realizată corect. Capătul conductei trebuie să fie expandat egal în cerc perfect Suprafața internă a expansiunii trebuie să fie fără cusur Asigurați-vă că piulița de expansiune este montată 3.2 Legarea conductelor de agent frigorific §...
Page 58 § Atunci când lucrarea pentru conducte este finalizată, este necesară purjarea aerului și verificarea scurgerilor de gaze. ____________________________________________________________________________________ ATENȚIE ____________________________________________________________________________________ § Nu amestecați substanțele cu excepția celor specificate ca și agent frigorific în ciclul agentului frigorific. § Când apar scurgeri de gaze al agentului frigorific, aerisiți camera imediat. §...
Page 59 Folosind soluție de apă cu săpun, verificați scurgerile de gaze din expansiunea unității interioare și cea a unității exterioare, precum și din tijele de supapă. După ce verificarea este completă, ștergeți soluția de apă cu săpun. 7) Deconectați furtunul de încărcare de la portul de service al supapei de oprire gaze, apoi deschideți complet lichidul și supapele de oprire gaze.
Page 60 Ploaie Asigurați Perete amplasarea unui capac Dacă nu este disponibilă nicio piuliță cu capac, acoperiți orificiul expansiunii cu bandă pentru protecție la praf sau apă. 2) Asigurați izolarea atât a conductei de gaze, cât și a celei de lichide. Utilizați material de izolare termică...
Page 61: Legarea Conductei De Scurgere
§ Asigurați-vă că nu rămâne ulei pe părțile din plastic ale panoului decorativ (echipament opțional). Uleiul poate cauza degradarea și avarierea părților de plastic. ____________________________________________________________________________________ 4. LEGAREA CONDUCTEI DE SCURGERE 4.1 Instalați conductele de scurgere Mențineți conductele pe cât de scurte posibil și îndreptați-le în jos în unghi de cel puțin 1/100 astfel încât aerul să...
Page 62 § Urmați „Diagrama de cablare” atașată aparatului pentru cablarea unității exterioare, unității interioare și a telecomenzii. § Trebuie instalat un întrerupător de circuit ce poate să oprească alimentarea cu energie electrică a întregului sistem. § Rețineți că funcționarea va reîncepe automat dacă alimentarea principală cu electricitate este oprită și apoi repornită.
Page 63 Modul de conectare a cablurilor Îndepărtați capacul panoului de control al unității interioare. § § Îndepărtați capacul unității exterioare. Urmați eticheta „Diagrama de cablare” atașată pe capacul panoului de control al unității interioare § pentru a cabla unitatea exterioară, unitatea interioară și telecomanda. Fixați bine cablurile cu o clemă aprovizionată...
Page 64 1 Racord cablu de semnal 2 Bloc terminal alimentare electrică 3 Clemă pentru cablare 4 Cablarea dintre unități Precauții 1. Rețineți notele menționate mai jos atunci când se realizează cablarea la panoul terminal de alimentare electrică. Nu conectați cablurile de diferite calibre la același terminal electric. (O conexiune nesigură poate duce la supraîncălzire.) La conectarea cablurile de același calibru, legați-le conform cu imaginea de mai jos: Utilizați cablul electric specificat.
Page 65 Înălțime de cădere unitate interioară – unitate exterioară Înălțime de cădere unitate interioară – 0.5m unitate exterioară Unitatea exterioară Unitatea interioară Unitatea interioară Conductă ramificare Notă: Toate ramificațiile conductei trebuie produse de către Midea, deoarece, în caz contrar, pot apărea defecțiuni.
Page 66: Testarea Funcționării
Calculați agentul frigorific suplimentar conform cu diametrul și lungimea conductei de lichide a conexiunii unității interioare/ exterioare. Agentul frigorific este R410A. Dimensiune conductă de lichide Agent frigorific de suplimentat pe metru Ø 6.35 0,015 kg Ø 9.5 0,030 kg 7. TESTAREA FUNCȚIONĂRII Aveți grijă...
Page 67 Proiectarea și specificațiile produsului sunt supuse schimbării fără notificare în prealabil pentru îmbunătățirea produsului. Consultați agenții de vânzări sau producătorul pentru detalii. ...
Page 68: Cassette Type
CASSETTE TYPE Scan here to download the latest version of this manual. Σαρώστε εδώ για να κατεβάσετε την τελευταία έκδοση του εγχειριδίου.
