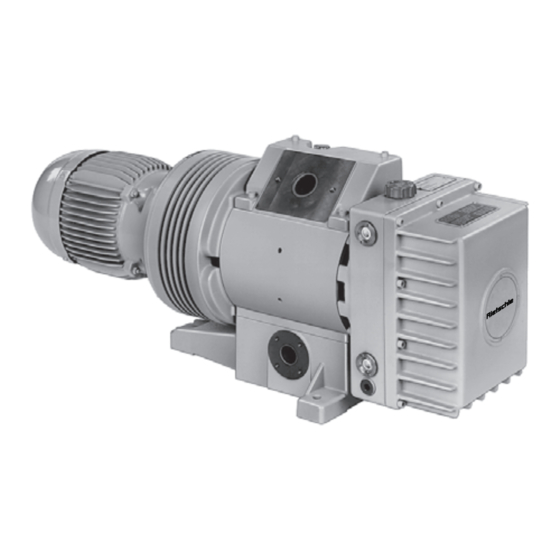

Gardner Denver Elmo Rietschle VL Series Operating Instructions Manual

Gardner Denver Elmo Rietschle VL Series Operating Instructions Manual

Vacuum pumps

Advertisement

Quick Links

Betriebsanleitung
Vakuumpumpen
Ausführungen
Diese Betriebsanleitung gilt für folgende
frischölgeschmierte Drehschieber-Vaku-
umpumpen:
VL
Endvakuum 30 mbar (abs.)
Das Saugvermögen bei freier Ansaugung
beträgt 10, 25, 40, 80 und 100 m
50 Hz. Die Abhängigkeit des Saug-
vermögens vom Ansaugdruck zeigt das
Datenblatt D 108.

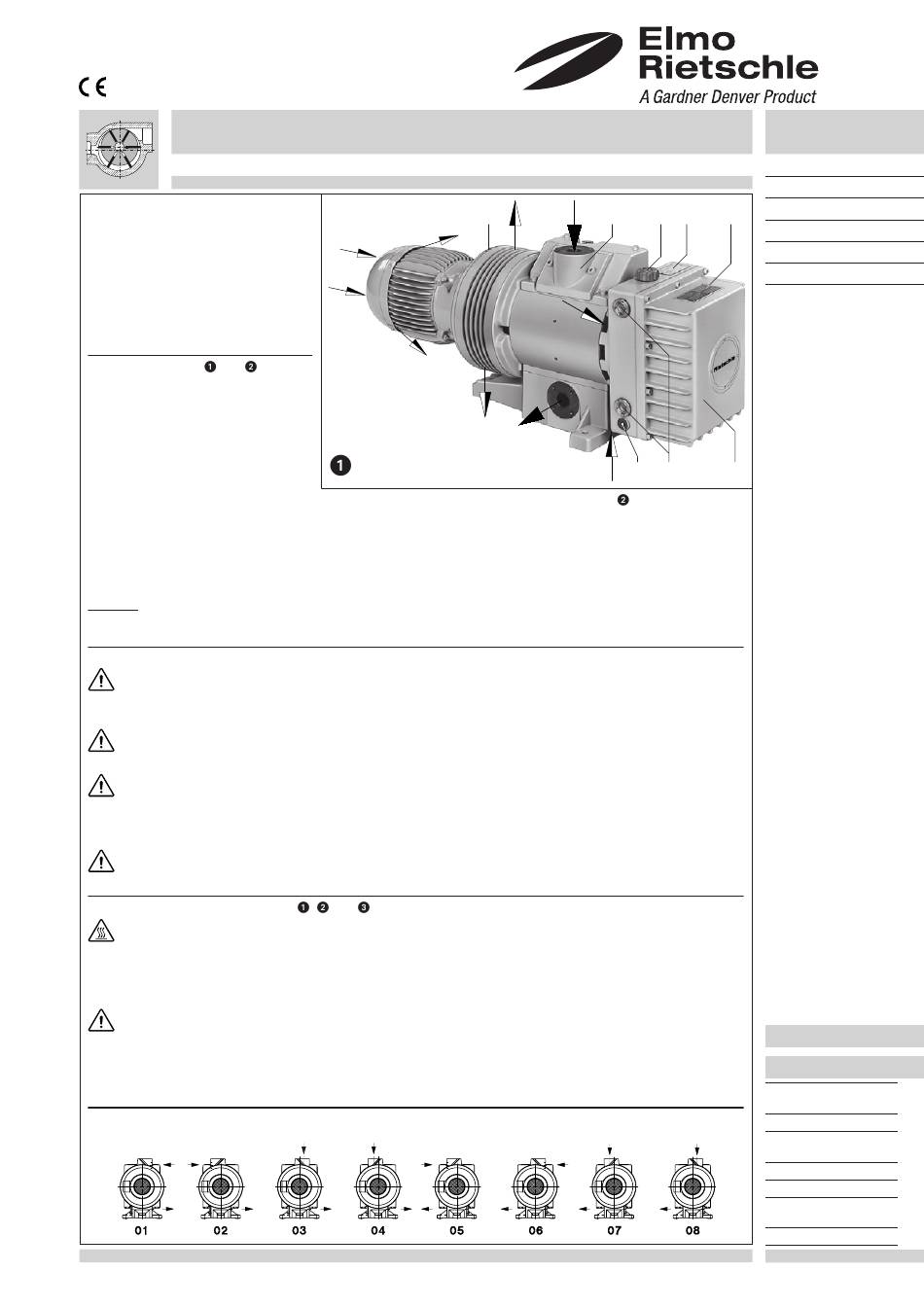

Beschreibung (Bild
und
Die VL hat saugseitig standardmäßig ein
Siebfilter, welches grobe Schmutzpartikel
(größer als 0,5 mm) abhält.
Im Frischölbehälter (Y) ist eine Ölschmier-
pumpe angebracht, welche den Ver-
dichtungsraum und die Lager dosiert mit
Frischöl versorgt.
Die Variante (05) ist ausgeführt mit au-
ßenliegender Ölschmierpumpe (L) und einem Ölniveauwächter (V) für das Frischöl (siehe Bild
Bei dem zweiseitig gelagerten Rotor sind die Lager vom Förderraum durch eine Abdichtung getrennt und somit vor
aggressiven Medien geschützt.
Ein Ventilator zwischen Pumpengehäuse und Motor sorgt für eine intensive Luftkühlung. Der Ventilator befindet sich in
einem vor Berührung schützenden Ventilatorgehäuse. Der Antrieb der Pumpen erfolgt durch angeflanschte Drehstrom-
Normmotoren über eine Kupplung. Ein- und Austritt haben wahlweise einen Vakuumflansch (DIN 28 404) oder einen
Gewindeflansch. Die Grundausführung wird ohne Ölnebelabscheider geliefert.
Zubehör: Bei Bedarf Flüssigkeitsabscheider, Ölnebelabscheider, Rückschlagventil, Stern-Dreieck-Schaltgerät, Vakuum-
schalter, Vakuummeter, vakuumdichter Staubabscheider, 2/2-Wege-Magnetventil, Klammerflansch, Kleinflanschbauteile
und Motorschutzschalter.
Verwendung
Die Vakuumpumpen VL sind für den Einsatz im gewerblichen Bereich geeignet, d.h. die Schutzein-
richtungen entsprechen EN DIN 294 Tabelle 4 für Personen ab 14 Jahren.
Diese frischölgeschmierten Vakuumpumpen eignen sich besonders zum Fördern von extrem feuchten und aggressiven
Gasen. Die Wasserdampfverträglichkeit ist nahezu unbegrenzt.
Flüssigkeiten und feste Stoffe dürfen nicht durch die Pumpe abgesaugt werden.
Bei Förderung von brennbaren oder aggressiven Gasen und Dämpfen mit Sonderausführungen muß die
Sicherheitsanleitung X 2 beachtet werden.
Die Umgebungstemperatur und die Ansaugtemperatur muß zwischen 5 und 40° C liegen. Bei Temperaturen
außerhalb dieses Bereiches bitten wir um Rücksprache.
Die Standard-Ausführungen dürfen nicht in explosionsgefährdeten Räumen betrieben werden. Spezielle Ausführungen
mit Ex-Schutz-Motor sind lieferbar.
Gegendrücke auf der Auslaßseite sind nur bis zu + 0,3 bar zulässig.
Bei Anwendungsfällen, wo ein unbeabsichtigtes Abstellen oder ein Ausfall der Vakuumpumpe zu einer
Gefährdung von Personen oder Einrichtungen führt, sind entsprechende Sicherheitsmaßnahmen
anlagenseits vorzusehen.
Handhabung und Aufstellung (Bild
Bei betriebswarmer Pumpe können die Oberflächentemperaturen an den Bauteilen (Q) über 70° C anstei-
gen. Dort ist eine Berührung zu vermeiden.
Öl-Einfüllstelle (H), Öl-Schauglas (I), Öl-Ablaß (K), Klappöler (G), Rändelschraube (G
leicht zugänglich sein. Die Kühlluft-Eintritte (E) und die Kühlluft-Austritte (F) müssen mindestens 20 cm Abstand zu
benachbarten Wänden haben. Austretende Kühlluft darf nicht wieder angesaugt werden. Für Wartungsarbeiten
empfehlen wir, vor dem Frischölbehälter (Y), dem Winkelflansch (S) und dem Motor (m) 30 cm Abstand vorzusehen.
Die VL kann nur in horizontaler Einbaulage fehlerfrei betrieben werden.
Bei Aufstellung höher als 1000 m über dem Meeresspiegel macht sich eine Leistungsminderung bemerk-
bar. In diesem Fall bitten wir um Rücksprache.
Die Aufstellung der Vakuumpumpe auf festem Untergrund ist ohne Verankerung möglich. Bei Aufstellung auf einer
Unterkonstruktion empfehlen wir eine Befestigung über elastische Pufferelemente. Die Vibrationen dieser Drehschieber-
Vakuumpumpen sind sehr gering.
Die Vakuumpumpe VL kann in 8 verschiedenen Anschlußstellungen betrieben werden. Normal-Ausführung ist Stel-
lung 01.
F
E
3
/h bei
F
)
,
und
)
O
F
A
S
E
F
B
E
K
).
) und Winkelflansch (S) müssen
1
VL
VL 10
VL 25
H
N
M
VL 40
VL 80
VL 100
I
Y
B 108
1.4.2000
Gardner Denver
Schopfheim GmbH
Postfach 1260
79642 SCHOPFHEIM
GERMANY
Fon +49 7622 / 392 -0
Fax +49 7622 / 392 -300
e-mail: er.de@
gardnerdenver.com
www.gd-elmorietschle.com
