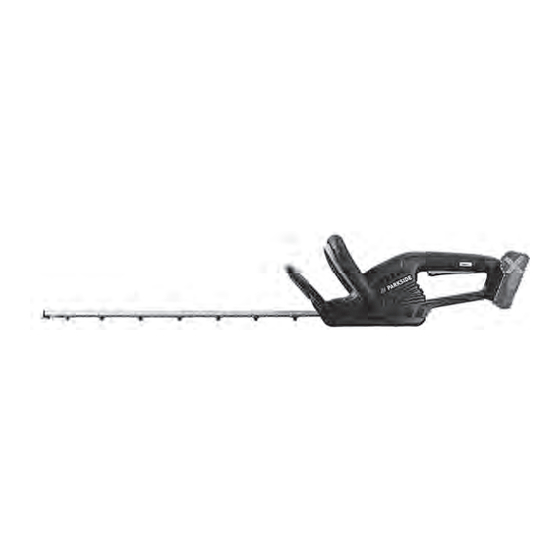

Cordless Hedge Trimmer PHSA 20-Li C3
Cordless Hedge Trimmer
Translation of the original instructions
Akku-Heckenschere
Originalbetriebsanleitung
IAN 449939_2310
Heggenschaar met accu
Vertaling van de originele gebruiksaanwijzing
