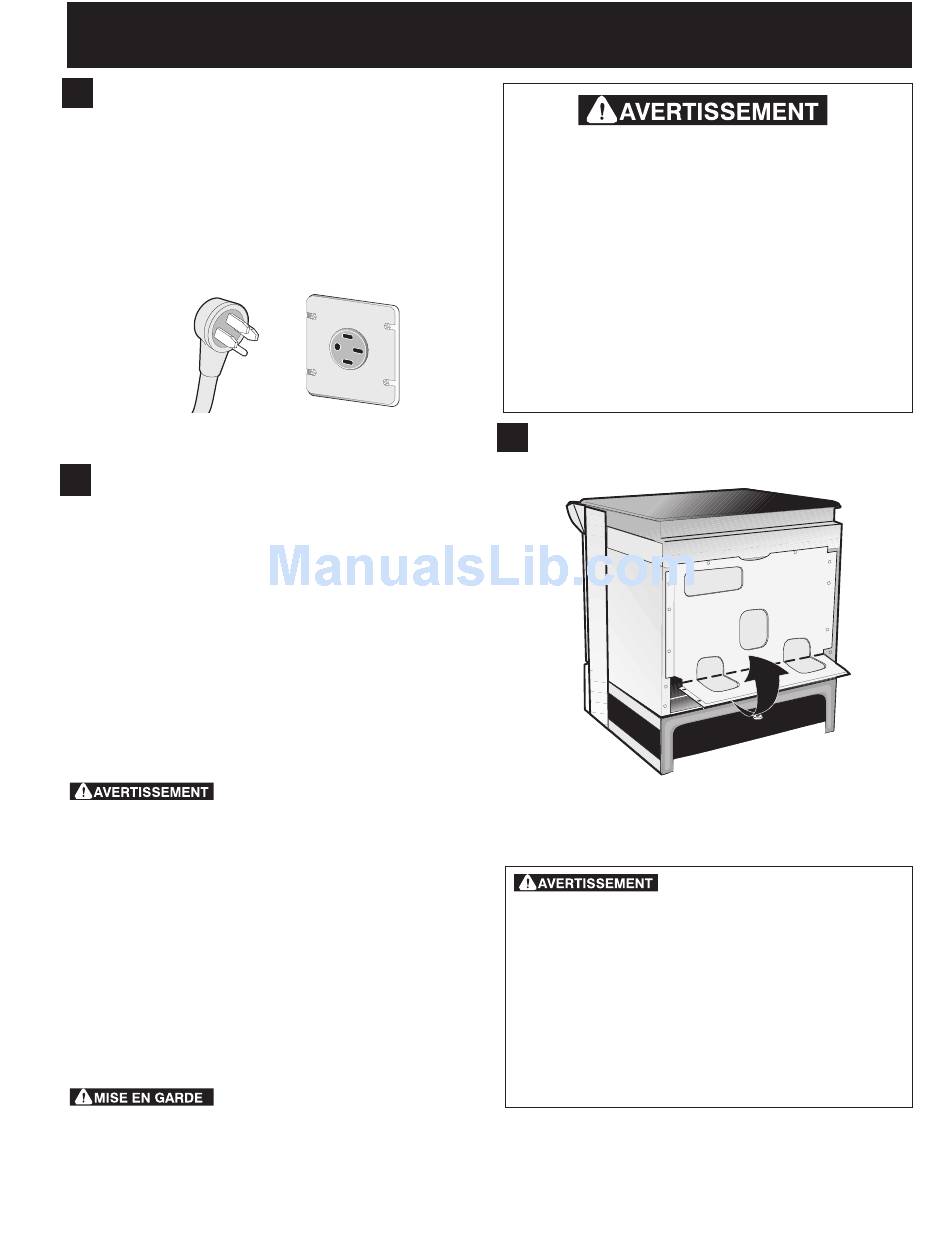

INSTRUCTIONS D'INSTALLATION POUR LA CUISINIÈRE 30" ENCASTRABLE
1.
Modèles avec cordon
d'alimentation branché en usine
(Canada seulement)
Les cuisinières canadiennes sont munies d'un cordon
d'alimentation branché en usine (voir Figure 1). Il doit
être connecté à une prise d'alimentation de 120/240
volt, mise à la terre, ou à une prise de courant pour
cuisinières de 120/208 volt avec un circuit recommandé
de 50 ampères. Si aucune prise d'alimentation n'est
disponible, demandez à un électricien compétent d'en
installer une.
Modèles canadiens
2.
Ensemble de cordon d'alimentation
(États-Unis)
Il incombe à l'utilisateur de faire raccorder le cordon
d'alimentation au bloc de connexion situé derrière le
couvercle du panneau arrière.
Il est possible de connecter l'appareil soit au moyen d'un
câblage "permanent dur" (câble flexible en cuivre blindé ou
muni d'une gaine protectrice non métallique) soit au moyen
d'un ensemble de cordon d'alimentation. Voir les tableaux
plus bas pour la grosseur minimale de câble (code UL local
peut être différent).
NOTE: L'appareil sort de l'usine avec un trou de 1 1/8" (2.9
cm) dia. tel que montré à la figure 4. Si un trou plus grand
est requis, repoussez la pastille.
Il existe des risques d'incendie
ou de choc électrique, si la capacité du cordon utilisé
est inadéquate, si les instructions d'installation ne
sont pas suivies ou si le réducteur de tension n'est pas
utilisé.
Dans les maisons mobiles (États-Unis), les nouvelles
installations, les véhicules récréatifs ou tout autre endroit
où les codes locaux interdisent la mise à la terre au moyen
du conducteur neutre, un cordon d'alimentation de 4
conducteurs d'un minimum de 125/250 volts, 50 ampères
et certifié pour l'utilisation avec cuisinière doit être utilisé
(voir Figure 5). Les bornes aux extrémités des câbles doivent
comporter soit une boucle fermée, soit des cosses à
fourches ouvertes et aux extrémités renversées. Le cordon
doit être muni d'un réducteur de tension.
Ne desserrez pas les écrous des
fils installés en usine. Une panne, un bris ou des
conditions dangereuses pourraient s'en suivre.
Figure 1
Risque de choc électrique
• La mise à la terre de cet appareil est obligatoire.
• Ne branchez pas l'appareil au circuit électrique
avant qu'il soit mis à la terre correctement, en
permanence.
• Interrompez le courant dans la boîte de jonction
avant d'effectuer la connexion électrique.
• Cet appareil doit être branché à un système de
câblage métallique, mis à la terre en permanence,
ou un connecteur mis à la terre doit être branché
à la borne de mise à la terre ou directement sur
l'appareil.
Si vous ne suivez pas les instructions précitées à la
lettre, il peut en résulter un incendie, des blessures
ou un choc électrique.
3.
Accès au bloc de connexions et à
la plaque de mise à terre.
Recourbez ici la couvercle arrière pour accéder aux
bornes du bloc de connexion de la cuisinière
manufacturé avec une mise à la terre au châssis
à l'aide d'une plaque de mise à terre posée entre
le terminal neutre et le châssis.
utilisé, aux États-Unis, dans une maison mobile,
un nouveau branchement (1996 NEC), un véhicule
récréatif où les codes locaux n'autorisent pas la
connexion du conducteur de mise à la terre du
châssis au neutre ou au Canada
de mise à terre du châssis et coupez l'autre
bout, près du terminal neutre. Branchez ensuite
l'appareil de manière usuelle.
25
Figure 2
Cet électroménager est
Si l'appareil est
; retirez la plaque
