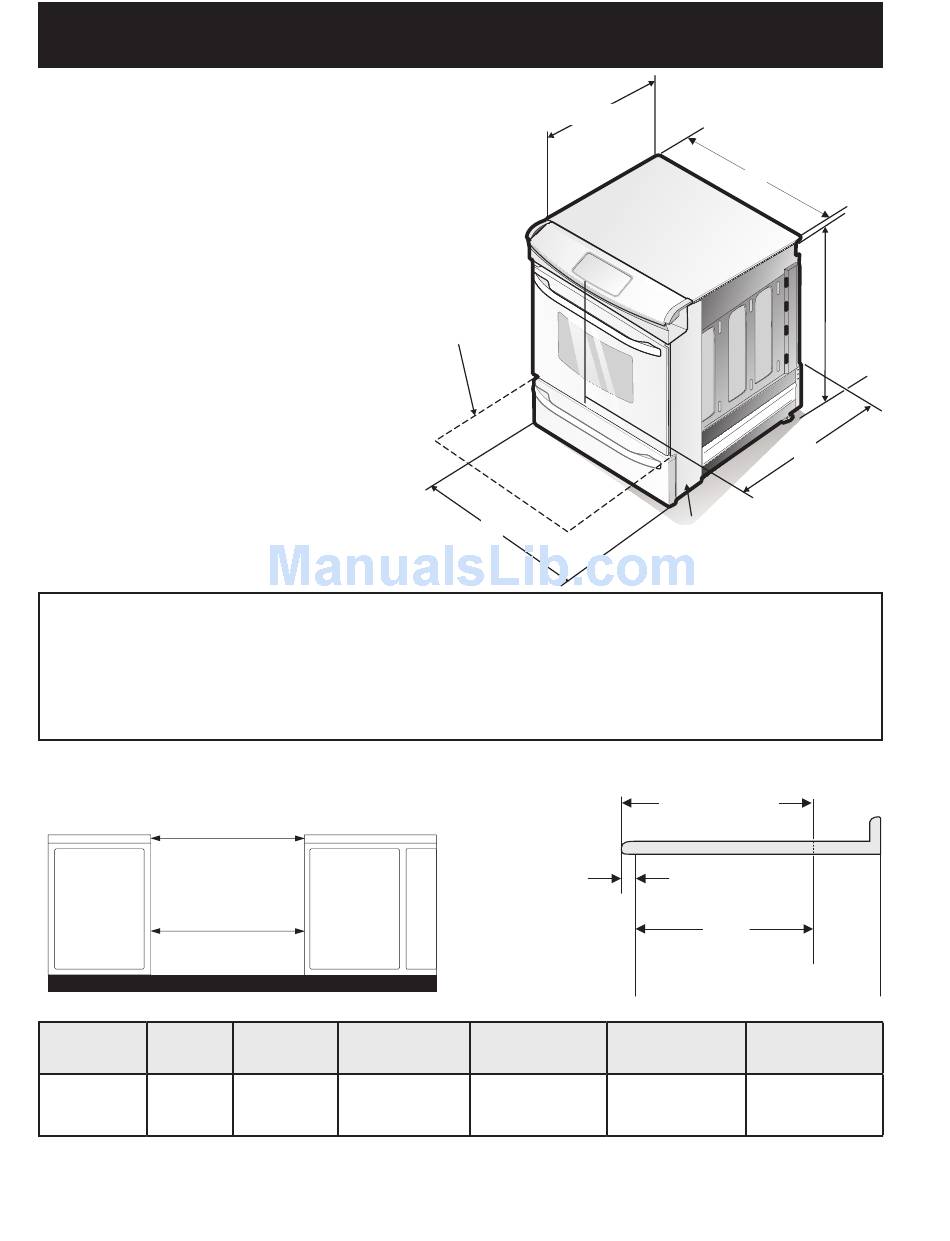

INSTRUCCIONES DE INSTALACIÓN PARA LA ESTUFA ELÉCTRICA DESLIZABLE DE 30"
NOTA:
1. No pellizque el cordón eléctrico o el conducto flexible de
gas entre la estufa y la pared.
2. No selle la estufa a los armarios de lado.
3. Un espacio mínimo de 24" (61 cm) entre
la superficie de la estufa y el fondo del
armario cuando el fondo del armario
de madera o metal está protegido por
no menos de 1/4" (0,64 cm) de madera
resistente al fuego cubierta por una lámina
metálica de MSG, número 28, 0,015" (0,4
mm) de acero inoxidable, 0,024" (0,6 mm)
de aluminio, ô 0,02" (0,5 mm) de cobre.
Un espacio mínimo de 30" (76,2 cm)
cuando el armario no está protegido.
4. Para los recortados menos que 22 7/8", el
electrodoméstico aparecería ligeramente
en el exterior del armario.
5. Deje por los 19 ¼" (48,9 cm) de espacio
libre para la profundidad de la puerta
cuando esta abierta.
***IMPORTANTE: Para el corte a lo ancho (dimensión E) de más de 30 1/16" (76,4 cm) para
evitar que se rompa la cubierta, asegúrese que el artefacto esté centrado en la abertura de
la mesada mientras lo presiona. Levante las patas ajustables a una altura mayor a la del
mueble (ver página 13), inserte el electrodoméstico dentro del gabinete y después nivélelo.
Asegúrese que le unidad este soportada por las patas y NO por la cubierta superior sobre
la encimera.
IMPORTANTE
El ancho de la cubierta y el
:
armario debe de ser igual al ancho del corte.
A. ALTURA
B.
(Debajo de la
ANCHURA
cubierta))
35 7/8" (91,1 cm) -
30" (76,2 cm)
36 5/8" (93 cm)
E
E
C. ANCHURA
D. PROFUNDIDAD
DE LA PLANCHA
TOTAL A LA FRENTE
DE COCINAR
DE LA ESTUFA
31 5/16"
28 5/16" (71,9 cm)
(79.5 cm)
21¾"
(55.25 cm)
Puerta abierta
(vea la nota 5)
B
PARTE
DELANTERA DEL
ARMARIO
E. ANCHURA DE
RECORTADO***
(encima y armario)
30±1/16"
(76,2±0,15 cm)
12
C
D
Panel lateral
22 7/8" (58,1 cm) min.
23 1/4" (59,05 cm) max.
(véa la nota 4)
1 1/8"
(2,86 cm)
F
Ref.
F. PROFUNDIDAD DE
G. ALTURA DEL
RECORTADO
MOSTRADOR
21 3/4" (55,2 cm) Min.
35 7/8" (91,1 cm) Min.
22 1/8" (56,2 cm) Max
24" (61 cm) Min. con
36 5/8" (93 cm) Max.
un protector trasero.
A
