INSTRUCCIONES DE INSTALACIÓN PARA LA ESTUFA ELÉCTRICA DESLIZABLE DE 30"
8.
Importante Advertencia de
Seguridad
Para reducir el riesgo de que la estufa se vuelque, es
necesario asegurarla al piso instalando los soportes
antivuelco y los tornillos suministrados con la estufa. Las
piezas se encuentran en un saco de plástico en el horno.
Si no se instalan los soportes antivuelco, la estufa se
puede volcar si se coloca exceso de peso en una puerta
abierta o si un niño se sube a ella. Se pueden ocasionar
lesiones graves causadas por los líquidos calientes
derramados o por la estufa misma.
Siga las instrucciones que más abajo se indican para
instalar los soportes antivuelco.
Si la estufa es movida a otro lugar, los soportes
antivuelco deben también ser movidos e instalados en
la estufa. Para controlar la instalación apropiada, vea el
paso número 5.
Herramientas Necesarias:
Llave de tuerca de 5/16"(0,79 cm) o destornillador para
tornillos de cabeza plana
Llave inglesa
Taladro eléctrico
Broca de 3/16"(0,5cm) de diámetro
Broca para taladro de mampostería de 3/16"(0,5cm) de
día. (si se está instalando en concreto)

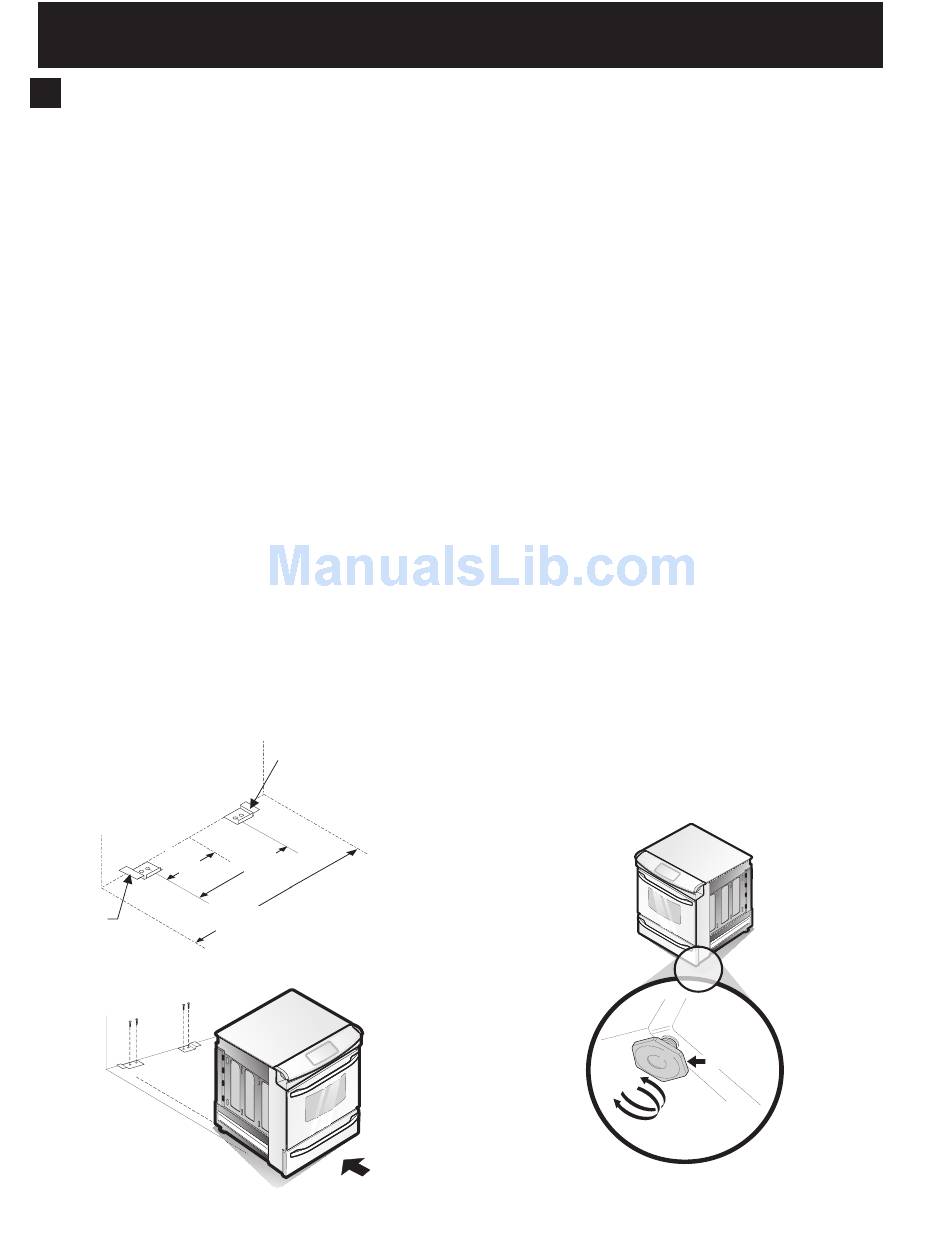

Instrucciones de Instalación del Soporte
Antivuelco
Los soportes se fijan al suelo en la parte trasera de
la estufa para sujetar ambos niveladores de las patas
traseras. Cuando los esté instalando al piso, asegúrese
Borde de atras de la
estufa o pared trasera
CL
9 1/8"
(23.2 cm)
28 1/8"
Soporte
(71.4 cm)
antivuelco
Figura 9
Soporte antivuelco
18¼"
(46.4 cm)
(Anchura trasera de la
estufa con los lados)
Deslizar
hacia atras
de que los tornillos no penetren el alambrado eléctrico
o plomería. Los tornillos provistos pueden utilizarse en
madera o concreto.
1. Desdoble la plantilla de papel y colóquela plana en
el piso con los bordes laterales y el trasero colocados
exactamente donde la parte trasera y los lados de la
estufa serán colocados cuando sea instalada. (Use el
diagrama siguiente para ubicar los soportes si no se
dispone de la plantilla).
2. Marque en el piso la ubicación de los 4 agujeros
de montaje como se muestra en la plantilla. Para
facilitar la instalación, se pueden taladrar agujeros
piloto de 3/16" (0.5 cm) de día. y 1/2" (1.3 cm) de
profundidad en el piso.
3. Saque la plantilla y coloque los soportes en el piso
con la brida hacia arriba dirigida hacia el frente.
Alinee los agujeros en los soportes con las marcas
en el piso y sujete con los 4 tornillos provistos. Los
soportes deben estar asegurados al piso firme. Si
se va a instalar en piso de concreto, primero debe
taladrar agujeros guía de 3/16" (0.5 cm) de diámetro
usando una broca para taladro de mampostería.
4. Nivele la estufa si es necesario ajustando las cuatro
patas niveladoras con una llave (Ver la Figura 10
abajo). Se requiere un espacio libre mínimo de 1/8"
(0.8 cm) entre la parte inferior de la estufa y los
niveladores de las patas traseras para dejar espacio
para los soportes antivuelco.
5. Deslice la estufa a su lugar asegurándose de que
las patas traseras estén sujetas por los extremos de
los soportes. La estufa puede necesitar ser movida
ligeramente a un lado cuando está siendo empujada
hacia atrás para permitir que las patas se alineen
con los soportes. Usted también puede asir el borde
trasero de la cima de la estufa y cuidadosamente
intentar voltearla para asegurarse de que la estufa
sea adecuadamente anclada.
20
Pata
niveladora
Levantar
Bajar
Figura 10
