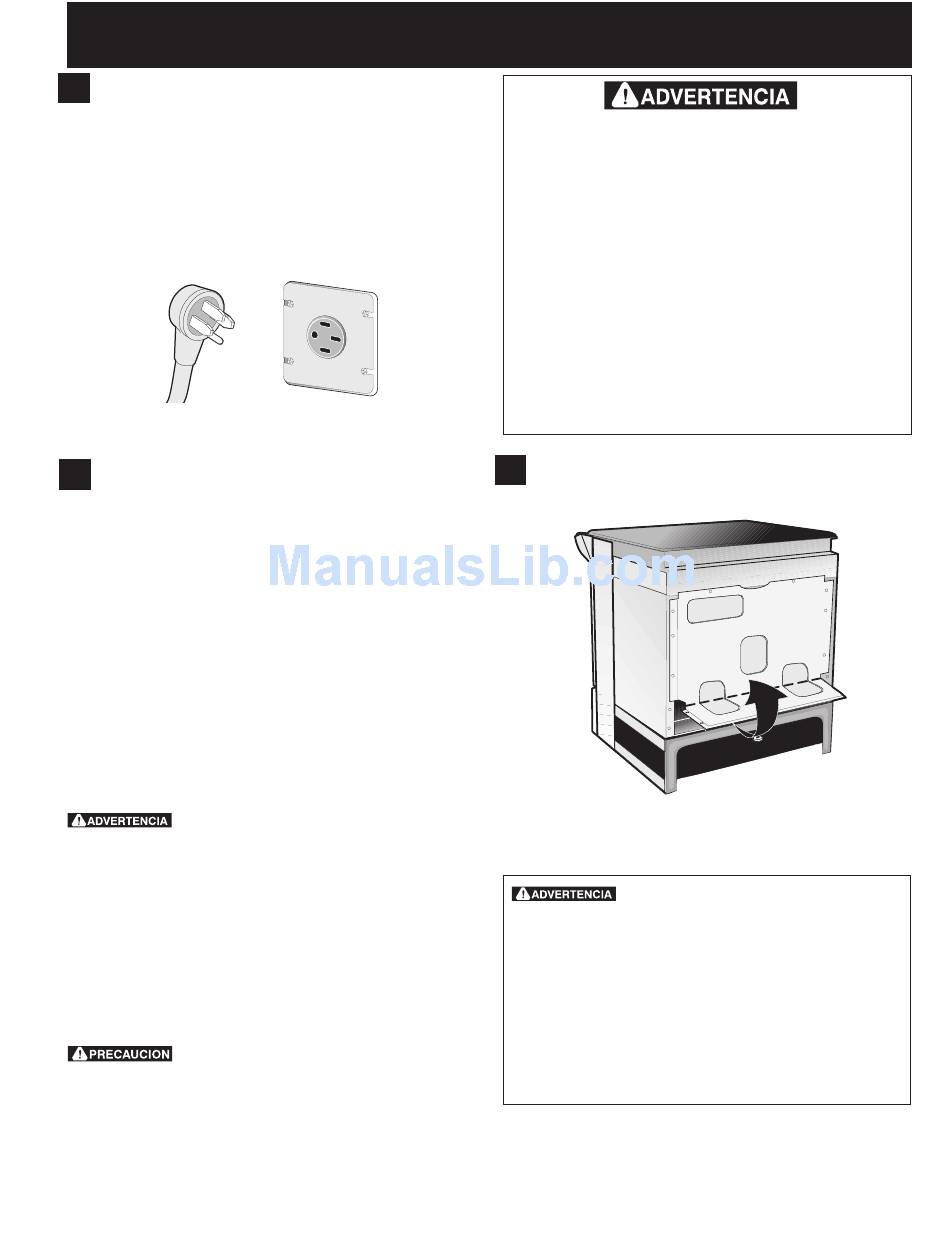

INSTRUCCIONES DE INSTALACIÓN PARA LA ESTUFA ELÉCTRICA DESLIZABLE DE 30"
1.
Cordón de fuente de energía
conectado de fabrica (Canadá
solamente)
Esta estufa viene de fabrica equipada con un cordón
de fuente de energía (vea a la figura 1). El cordón debe
de ser conectado a una toma de corriente a tierra de
120/240 voltios o de 120/208 voltios 50 amperios. Si no
hay una toma de corriente a tierra en la habitación, debe
de ser instalada por un técnico calificado.
Estilo Canadá
Figura 1
2.
Estuche de cable del suministro
eléctrico (U.S.A.)
El utilizador es responsable de la conexión del cable del
suministro eléctrico al bloque de conexión situado detrás
del panel de acceso.
El electrodoméstico se puede conectar a través de un
cableado permanente "cableado duro"; cable de cobre
blindado armado o cable no-metálico flexible (cuando el
código local lo permite) o por medio de un kit de cable de
alimentación. Vea la gráfica (en la página siguiente) para
encontrar el tamaño mínimo del cable a utilizarse (el listado
general de la UL, código local puede diferenciar).
NOTA: La cocina corrediza eléctrica viene de fabrica con
un agujero de diámetro 1 1/8" (2.9 cm) come se muestra
en la figura 4. Si un agujero mas largo está necesario
retire la arandela de la pre-cortada.
El riesgo de fuego o de choque
eléctrico puede aparecer si usa el tamaño de cable
incorrecto, si las instrucciones de instalación no son
seguidas o si retira la abrazadera de releva.
Para casas sobre ruedas, nuevas instalaciones, en los
vehículos de recreativos o en las lugares donde los códigos
locales no permiten la conexión del conductor de tierra
al neutro, un ensamble de suministro eléctrico de 4
conductores para estufas, calificado a 125/250 voltios
mínimo, 50 Amperes mínimo, debe de ser utilizado (ver la
figura 5).
No desajuste las tuercas que
aseguran la conexión de la cocina al bloque
terminal cuando esté instalándola. El corte o la
perdida de corriente eléctrica puede ocurrir.
Peligro de choque eléctrico
• La conexión a tierra es requerida para este
electrodoméstico.
• No conecte al suministro eléctrico hasta que
el electrodoméstico este conectado a tierra de
manera permanente.
• Desconecte el suministro eléctrico hacia la
caja de empalmes antes de hacer la conexión
eléctrica.
• Este electrodoméstico debe ser conectado a un
sistema de alambres permanentes, metálicos,
conectados a tierra o una puesta a tierra
debe ser conectada al terminal de tierra o un
emplonbado al electrodoméstico.
El no seguir ninguna de estas instrucciones podría
causar fuego, heridas personales o choques
eléctricos.
3.
Acceso a la terminal del bloque y
la correa de tierra (E.E. U.U.)
INCLINE AQUÍ LA CUBIERTA DEL ALAMBRE TRASERO PARA
TENER ACCEO AL ACOPLAMIENTO ELÉCTRICO
Este electrodoméstico fue fabricado
con el marco aterrizado a través de una correa
de conexión entre el neutral de la fuente de
alimentación y el marco. Si es utilizado en los E.E.
U.U., con un circuito nuevo de instalación (1996
NEC), en casa sobre ruedas o vehículo recreativo,
donde el código local no permite el atterizaje
a través del cable neutro (blanco) o en Canadá;
remueva la correa de aterrizaje del marco y corte
el otro extremo, cerca de la terminal de neutral.
Conecte el electrodoméstico de la forma usual.
15
Figura 2
