INSTRUCTIONS D'INSTALLATION POUR LA CUISINIÈRE 30" ENCASTRABLE
4.
Connexions électriques à la
cuisinière (U.S.A.)
Pour une connexion à un câble
d'alimentation à trois conducteurs (Etats-
Unis seulement)
Si les codes locaux permettent la connexion du
conducteur de mise à la terre du châssis au fil neutre du
cordon d'alimentation en cuivre (voir figure 3).
1. Enlevez les 3 vis situées à l'extrémité inférieure du
couvercle arrière de fils, puis redressez l'extrémité
inférieure du couvercle (couvercle d'accès) pour
atteindre les bornes du bloc de connexion de la
cuisinière (voir figure 2).
2. Utilisez les écrous fournis dans l'enveloppe littérature
pour raccorder le neutre du cordon d'alimentation
cuivré à la borne argentée située au centre du
bloc de connexion, et raccordez les autres fils aux
bornes extérieures. Assortissez les fils et les bornes
conformément aux couleurs (branchez le fil rouge à
la borne de droite, et le fil noir à la borne de gauche)
(voir figure 3).
3. Abaissez le couvercle des bornes du bloc de
connexion et replacez les 3 vis.
Bloc de
connexion
Fil noir
Installez ici un réducteur
de tension fourni par
l'usager

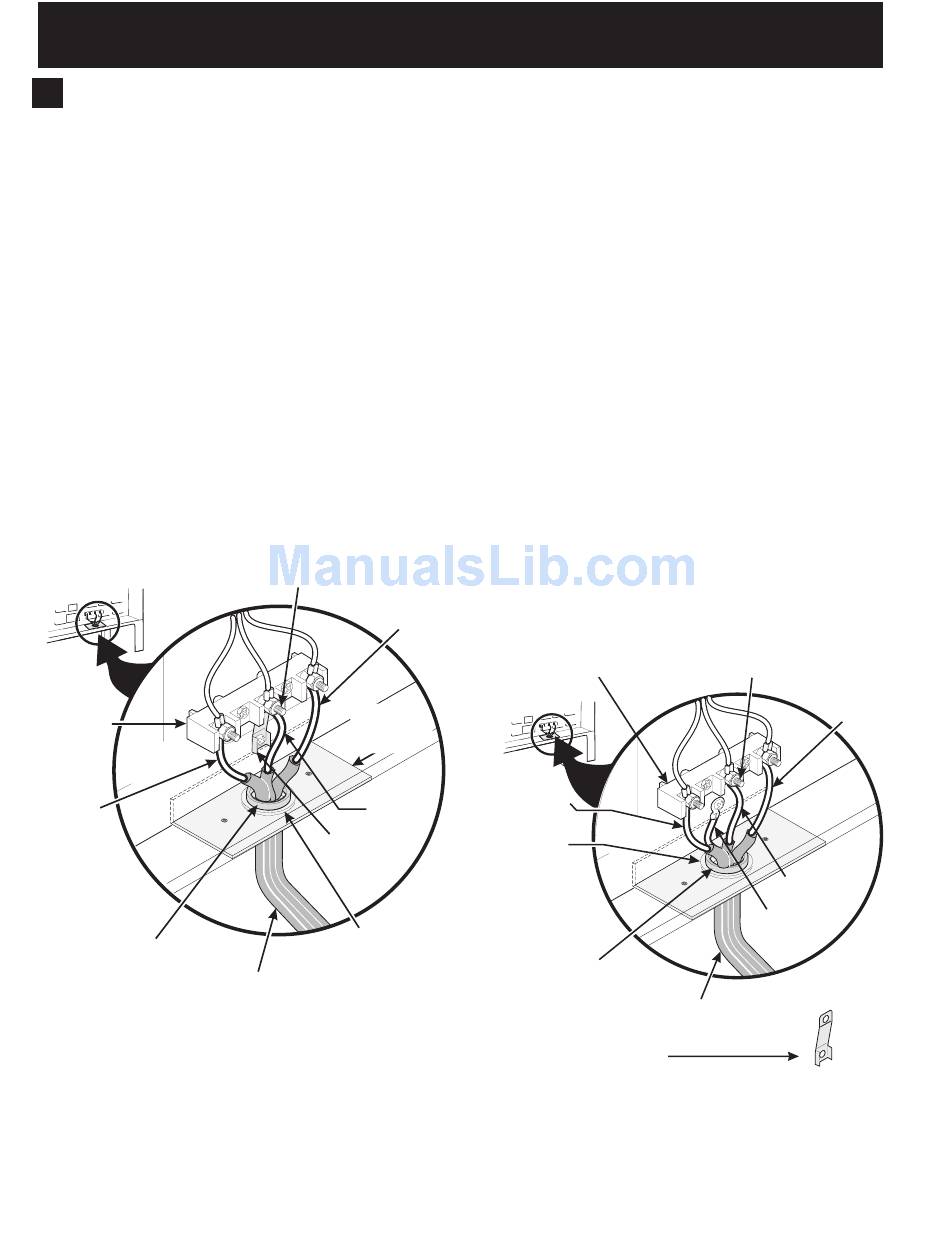

Figure 3
Borne argentée
Fil rouge
Plaque de
montage du
cordon
Neutre
(Fil blanc)
Plaque de
mise à la terre
Raccordement direct,
utilisez le trou de 1 1/8"
(2.9 cm) Dia. Ensemble
240 V
de cordon d'alimentation,
enlevez la pastille pour
utiliser le trou de 1 3/8"
(3.5 cm) Dia.
Pour une connexion à un câble
d'alimentation à quatre conducteurs
(maisons mobiles) (États-Unis)
Si les codes locaux ne permettent PAS la connexion du
conducteur de mise à la terre du châssis au fil neutre du
cordon d'alimentation en cuivre (voir figure 4).
1. Enlevez les 3 vis situées à l'extrémité inférieure du
couvercle arrière du filage, puis redressez l'extrémité
inférieure du couvercle (couvercle d'accès) pour
atteindre les bornes du bloc de connexion de la
cuisinière (voir figure 2).
2. Enlevez la plaque de mise à la terre de la borne
centrale du bloc de connexion et du châssis de
l'appareil. Conservez la vis de mise à la terre.
3. Branchez le fil de mise à la terre (vert) du cordon
d'alimentation cuivré, au châssis de l'appareil avec la
vis de mise à la terre, à l'aide du trou dans le châssis
à l'endroit où la bande de mise à la terre a été
enlevée (voir Figure 4).
4. Utilisez les écrous fournis dans l'enveloppe
littérature pour raccorder le neutre (blanc) du cordon
d'alimentation cuivré, à la borne argentée située au
centre du bloc de connexion, et raccordez les autres
fils aux bornes extérieures. Assortissez les fils et les
bornes conformément aux couleurs (branchez le fil
rouge à la borne de droite, et le fil noir à la borne de
gauche).
5. Abaissez le couvercle des bornes du bloc de
connexion et replacez les 3 vis.
Bloc de connexion
Fil noir
Raccordement
direct, utilisez
le trou de 1
1/8" (2.9 cm)
Dia. Ensemble
de cordon
d'alimentation,
enlevez la pastille
pour utiliser le
trou de 1 3/8"
Installez ici un
(3.5 cm) Dia.
réducteur de
tension fourni
par l'usager
NOTE: Assurez-vous d'enlever
la plaque de mise à la terre
fournie avec l'appareil.
26
Borne argentée
Neutre
(fil blanc)
Mise à la terre
( fil cuivre)
240 V
Figure 4
Fil
rouge
