INSTRUCCIONES DE INSTALACIÓN PARA LA ESTUFA ELÉCTRICA DESLIZABLE DE 30"
Conexión eléctrica directa al cortacircuito, a
la caja de fusibles o la caja de empalmes
Si el aparato está conectado directamente al cortacircuito,
a la caja de fusibles o a la caja de empalmes, use un cable
blindado flexible o no metálico recubierto de cobre (con
alambre a tierra). Provee una abrazadera releva de anclaje
homólogo UL a cada extremidad del cable. A la extremidad
del electrodoméstico, el cable pase a través del agujero
de la conexión directa (ver figura 5) en el cordón de la
placa de montaje. El tamaño de los alambres (alambre de
cobre solamente) y las conexiones deben estar conforme
al régimen del electrodoméstico.
Donde los códigos locales permitan conectar el
conductor de puesta a tierra del electrodoméstico al
neutral (blanco) (vea figura 5):
1.
Desconecte el suministro eléctrico.
2.
En el cortacircuito, la caja de fusibles o la caja de
empalmes:
a) Conecte el alambre verde (o cobre desnudo), el
alambre blanco del cable del electrodoméstico y el
alambre neutral (blanco) juntos.
b) Conecte los dos alambres negros juntos.
c) Conecte los dos alambres rojos juntos.
Cable de la fuente de
alimentación
Alambre neutro
(blanco)
Alambres
rojos
Alambre
desnudos
o verdes
Cable de la
NOTA: Asegurese de quitar
la banda de puesta a tierra
provista.

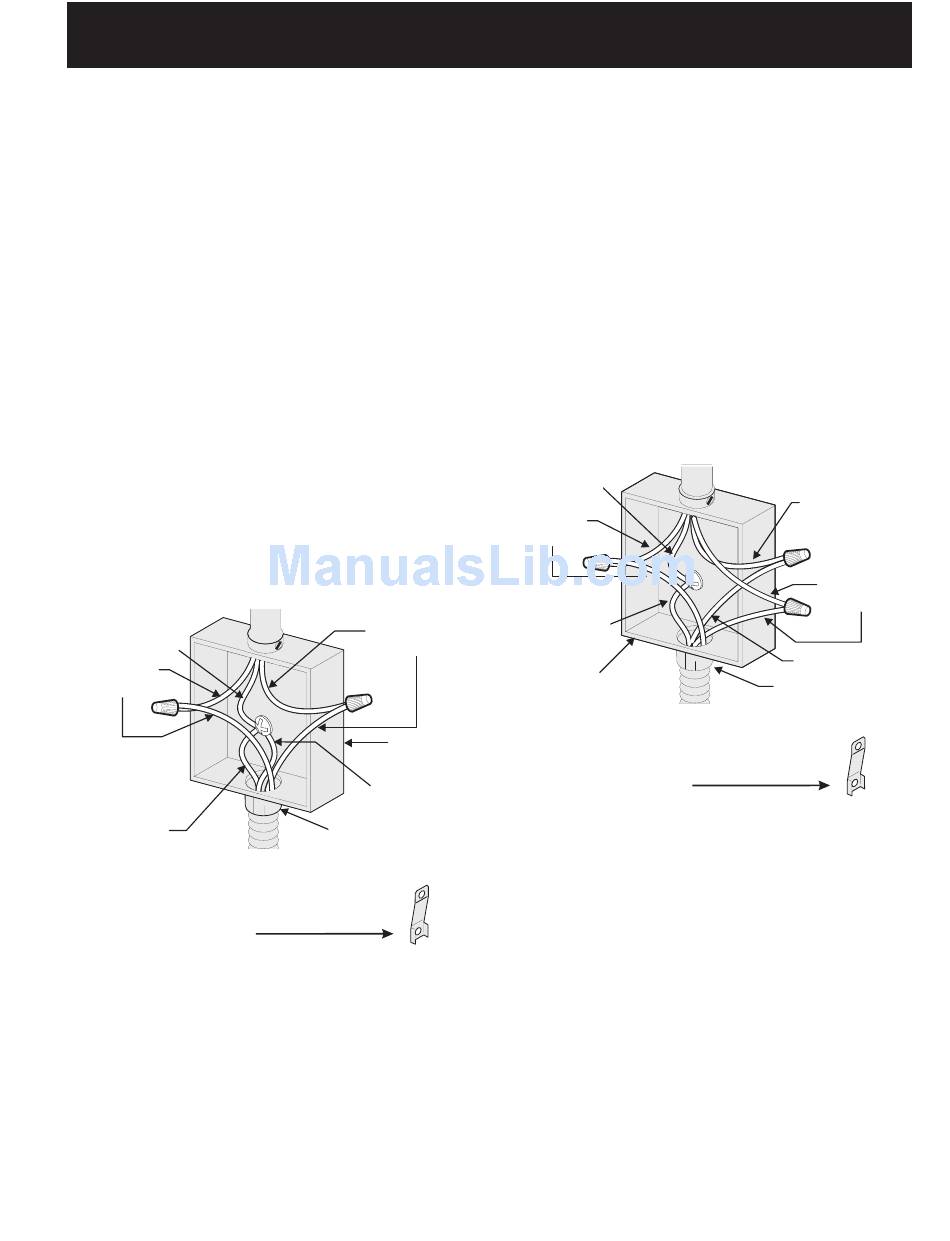

Figura 5
Alambres
negros
Caja de
empalmes
Alambre blanco
Conductor de
unión listado-UL
(listado-CSA)
estufa
Donde los códigos locales NO permitan conectar el
conductor de puesta a tierra del electrodoméstico al
neutral (blanco), o si está conectado con un sistema a
4 alambres (vea figura 6):
1. Desconecte el suministro eléctrico.
2. Separe el alambre verde (o cobre desnudo) y el
alambre blanco del electrodoméstico.
3. En el cortacircuito, la caja de fusibles o la caja de
empalmes:
a. Conecte el alambre blanco del cable del
electrodoméstico al alambre neutral (blanco).
b. Conecte los 2 alambres negros juntos.
c.
Conecte los 2 alambres rojos juntos.
d. Conecte el alambre verde (o de cobre desnudo) de
la puesta a tierra del alambre al alambre de puesta
a tierra del cortacircuito, de la caja de fusibles o de
la caja de empalmes.
Cable de la fuente de
Alambre
desnudo
o verde
Alambres
rojos
Alambre
desnudo
o verde
Caja de
empalmes
NOTA: Asegurese de quitar
la banda de puesta a tierra
provista.
17
alimentación
Alambre blanco
Alambres
negros
Alambre blanco
Conductor de
unión listado-UL
Cable de la
(o listado-CSA)
estufa
Figura 6
