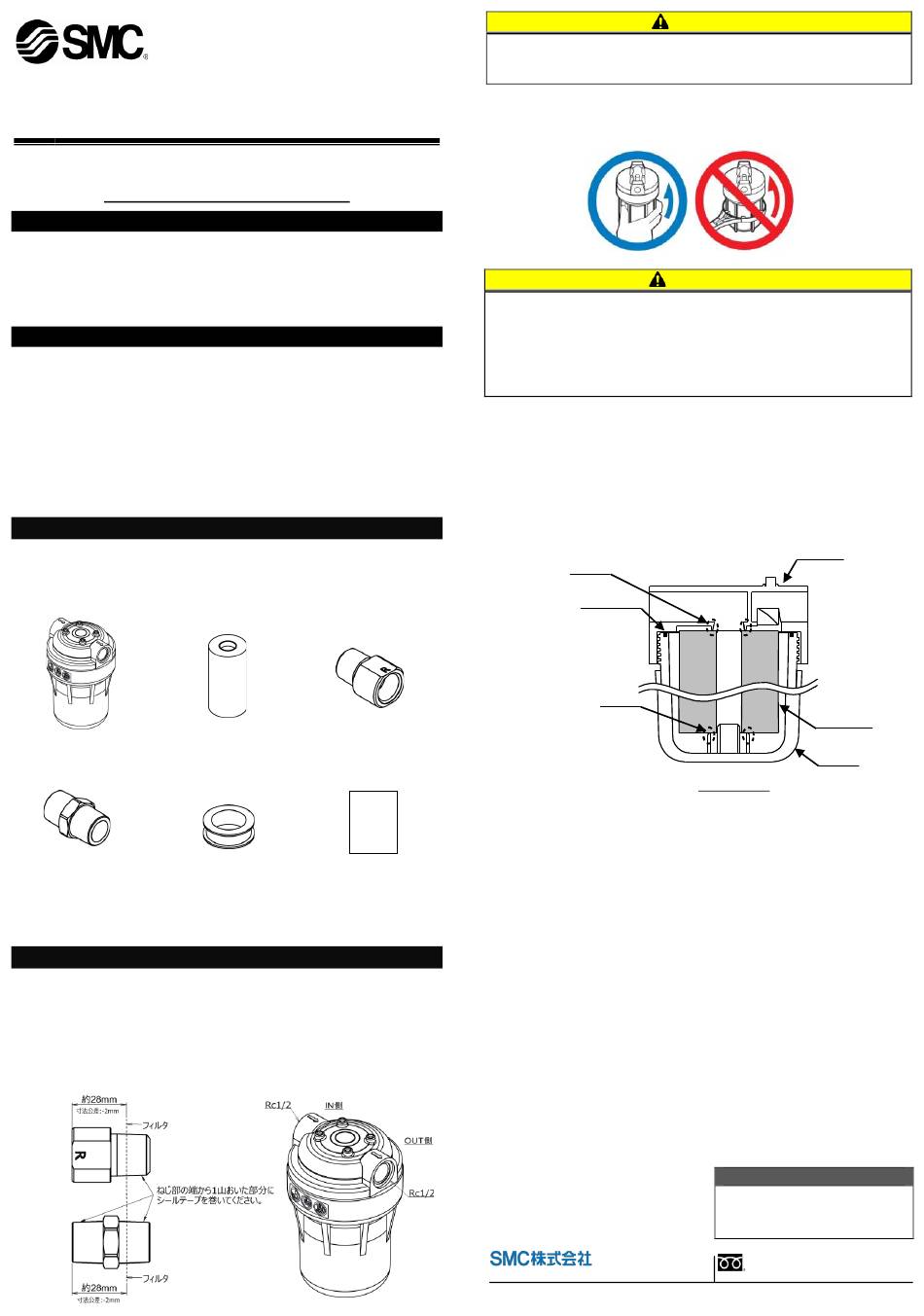

HRL-PF002
パーティクルフィルタセット
サーモチラー
適用型式：HRLE シリーズ
はじめにお読みください
このたびは SMC サーモチラーをお買い上げいただき、誠にあ
りがとうございます。
本｢パーティクルフィルタセット｣は、サーモチラーHRLE シリー
ズに使用するパーティクルフィルタ配管部品です。
ご使用の前に、以下手順をご確認の上、ご使用ください。
安全上のご注意
⚫ 取付けは安全を第一優先し、一般産業機器・装置に対する知
識を有する方が実施してください。
⚫ 本書およびサーモチラー取扱説明書を十分に理解してくださ
い。
⚫ 取付け作業は通電中に行わないでください。必ず電源が遮断
されていることを確認してください。
⚫ 循環液注入前、もしくはサーモチラー内の循環液を排出して
から作業を行ってください。
⚫ 取付け後に、液漏れ・結露がないことを確認してください。
1. 付属品と名称
⚫ 本「パーティクルフィルタセット」は下記部品が入っています。
部品が揃っているかご確認ください。
部品一覧
➀樹脂フィルタケース (交換品番: EJ202S-005X11)
※圧力降下が 0.15MPa に達したら､
新しいものに交換してください。
④六角ニップル x2 個 ⑤シールテープ
【接液部材質】
ステンレス,ポリカーボネート,PTFE,PP,NBR
2. 取付け手順
1) お客様の設置する配管に合わせ、変換継手(部品番号③また
は④)を選択してください。
2) 接続口および配管にゴミや汚れなど異物が付着していないこ
とを確認してください。
3) 変換継手にシールテープ(部品番号⑤)を巻き、樹脂フィルタケ
ース(部品番号①)の IN 側、OUT 側にそれぞれ取付けてくださ
い。
文書№HRX-OM-Z039-B
②エレメント
③RxRc 変換継手 x2 個
⑥取扱説明書(本書)
・
ねじ込み過ぎると、樹脂フィルタケースの割れなど液漏れの原因に
なります。
4) 樹脂フィルタケース(部品番号①)にエレメント(部品番号②)を
入れ、手回しで樹脂フィルタケースを取付けてください。
・
ケースの取付けの際は手回しとし工具やハンドルは使用しないでく
ださい。工具やハンドルを使用すると、過度な締め込みやケースに
傷をつけたりして、亀裂や破損の原因となります。
・
ケースの取外し・取付け時には、必ずケースを手でしっかりと保持し
てください。ケースを落下させると、亀裂や破損の原因となります。
5) エレメント(部品番号②)をケースに入れてください。
エレメントが図のようにケースの突起部に食い込むようにして
ください。ケースにガスケットが正しく取付けられていることを
確認してください。ガスケットは外れやすいので注意してくださ
い。ケース内のエレメントを垂直にしたまま、ケースをキャップ
に締めこんでください。このときキャップの突起部にエレメント
が食い込むようにしてください。
突起部
ガスケット
突起部
6) お客様側配管に取付け後、サーモチラーを運転し、液漏れの
ないことを確認してください。初期的なフィルタでの圧力損失
は 0.05MPa 以下(約 100L/min)を目安としてください。
7) ケース内にエアが残っている場合には、必要に応じて、エア抜
きボタンを押し、エアを抜いてください。
※ご使用の際は、フィルタへの供給圧力を 0.5MPa(72.5psi)以下
としてください。
※フィルタの圧力損失が 0.15MPa に達したら、エレメントを交換し
てください。エレメントを交換する場合、フィルタ内圧力がゼロ
になっていることを確認してから、取付け手順 3)、4)を参照して
交換してください。
※ケースを取外し専用工具は、HRR-S0079 を別途手配してご使
用ください。
お客様相談窓口
URL https://www.smcworld.com
本社／〒101-0021 東京都千代田区外神田 4-14-1 秋葉原 UDX 15F
㊟ この内容は予告なしに変更する場合がありますので、あらかじめご了承ください。
© 2022 SMC Corporation All Rights Reserved
注 意
注 意
キャップ
エレメント
ケース
取付断面図
改訂
改訂 B：2022 年 8 月
