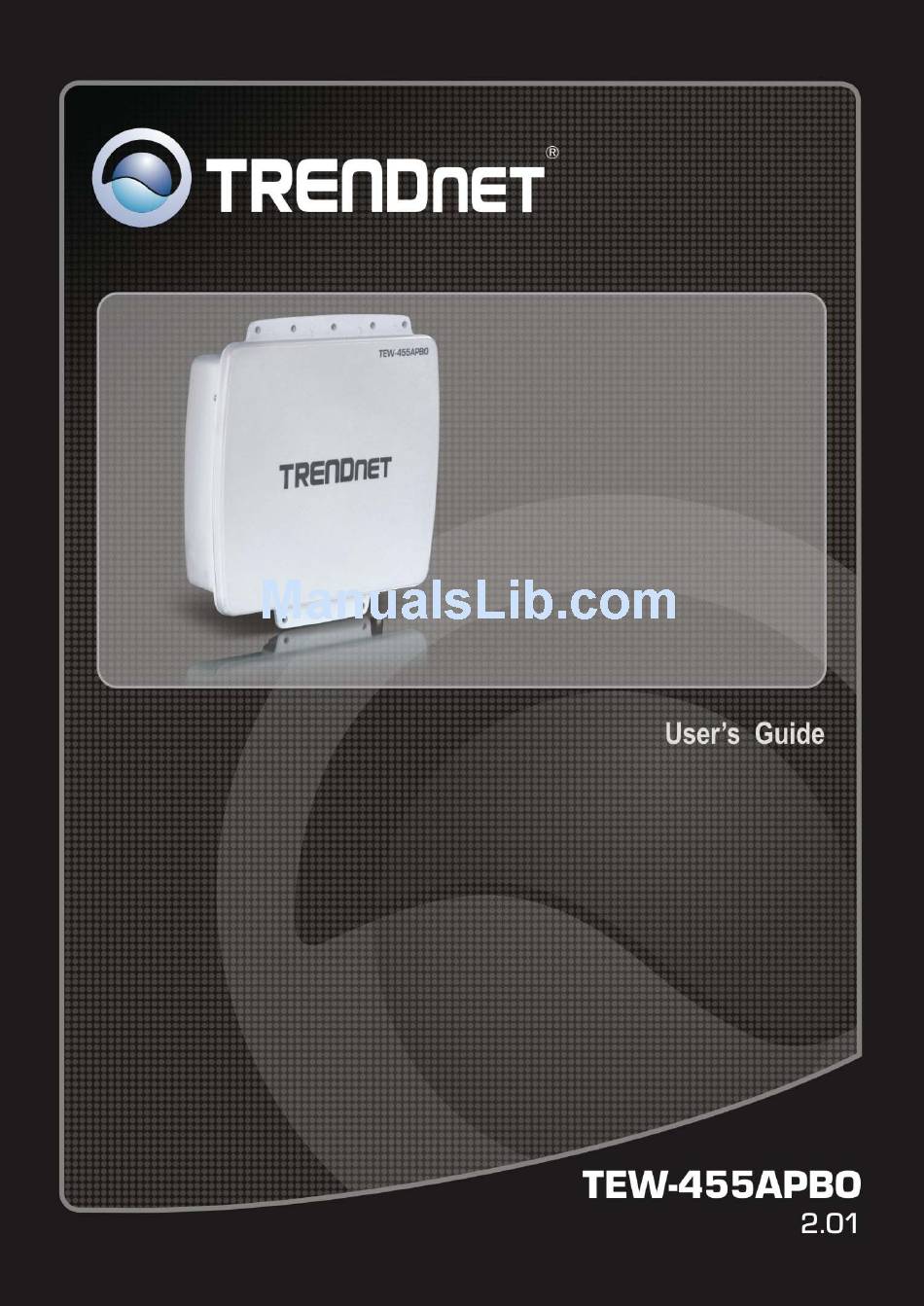

TRENDnet TEW-455APBO User Manual

High power wireless outdoor poe access point
Hide thumbs Also See for TEW-455APBO:
Table of Contents

Advertisement

Quick Links

Download this manual

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the TEW-455APBO and is the answer not in the manual?

Questions and answers

Related Manuals for TRENDnet TEW-455APBO

Summary of Contents for TRENDnet TEW-455APBO

  • Page 2: Table Of Contents

    Table of Contents Chapter 1. System Overview  .......................... 1   1.1 Introduction of TEW‐455APBO……………………………………………………………………………………………………….1   1.2 System Concept………………………………………………………………………………………………………………………………2   1.3 Applications in Wireless Network……………………………………………………………………………………………………3   1.4 Product Benefit……………………………………………………………………………………………………………………………….7   1.5 Specification……………………………………………………………………………………………………………………………………8   Wireless Performance Considerations……………………………………………………………………………………….11     Chapter 2. Basic Installation…………………………………………………………………………………………………………………….12   2.1 Hardware Installation……………………………………………………………………………………………………………………12   2.1.1 Package Contents…………………………………………………………………………………………………………………..12   2.1.2 Panel Function Descriptions…………………………………………………………………………………………………..12   2.2 Web Management Interface Instructions………………………………………………………………………………………13   Chapter 3. AP Mode Configuration………………………………………………………………………………………………………….16   3.1 External Network Connection……………………………………………………………………………………………………….16   3.1.1 Network Requirement…………………………………………………………………………………………………………..16   3.1.2 Configure LAN IP……………………………………………………………………………………………………………………17   3.2 Wireless LAN Network Creation……………………………………………………………………………………………………19   3.2.1 Wireless General Setup………………………………………………………………………………………………………….19   3.2.2 Wireless Advanced Setup……………………………………………………………………………………………………….21  ...
  • Page 3 5.1.4 Site Survey……………………………………………………………………………………………………………………………..67   5.2 Access Control List…………………………………………………………………………………………………………………………68   5.2.1 IP Filter Setup…………………………………………………………………………………………………………………………68   5.2.2 MAC Filter Setup…………………………………………………………………………………………………………………….70   5.3 Resource Sharing……………………………………………………………………………………………………………………………71   5.3.1 DMZ……………………………………………………………………………………………………………………………………….71   5.3.2 Virtual Server (Port Forwarding)…………………………………………………………………………………………….72   5.4 System Status…………………………………………………………………………………………………………………………………74   5.4.1 System Overview……………………………………………………………………………………………………………………74   5.4.2 DHCP Clients………………………………………………………………………………………………………………………….78   6. Command Line Interface(CLI)………………………………………………………………………………………………………………79   6.1 Accessing the CLI with Telnet…………………………………………………………………………………………………………79   6.2 Accessing the CLI with SSH Utility…………………………………………………………………………………………………..80   6.3 Using the CLI………………………………………………………………………………………………………………………………….81   Appendix A.   WEB GUI Valid Characters………………………………………………………………………………………………….85   Appendix B.   Network manager Privileges………………………………………………………………………………………………89   Appendix C.   Enabling UPnP in Windows XP……………………………………………………………………………………………90   Limited Warranty…………………………………………………………………………………………………………………………………….92  ...

  • Page 4: Chapter 1. System Overview

    User Manual TEW‐455APBO High Power Wireless Outdoor PoE Access Point  Chapter 1. System Overview  1.1 Introduction of TEW‐455APBO  The 802.11 b/g compliant TEW‐455APDO is an outdoor wireless device that can be used for five different  purposes in three different modes. In the AP mode, it can be deployed either as traditional fixed wireless  Access Point (AP),  or combination of AP and WDS(AP+WDS). In the WDS mode, it’s only used to expand or  bridge Ethernet networks and deployed as a main base, relay based or remote base station. In the CPE mode,  it connects to Wireless Internet Service Provider’s (WISP) outdoor network via wireless WAN gateway to  access to Internet.    The die‐cast sealed TEW‐455APDO is compact in size and compliant with IP66/IP67 weatherproof standard. It  comes with a mounting kit to mount on pole or wall. It is suitable for both indoor and outdoor usage with its  adjustable output power.    1. Access Point : It can be deployed as a traditional fixed wireless Access Point  2. Repeater: To expand wireless service by repeating prior AP  3. WDS : It can be used to expand Ethernet network via wireless WDS Link  4. AP+WDS: Not only to extend Ethernet network, but also provide wireless access to the expanded  network  5. CPE (Customer Premises Equipment): It is a wireless gateway with NAT and DHCP Server functions to  connects to Wireless Internet Service Provider's (WISP)     ...

  • Page 5: System Concept

    User Manual TEW‐455APBO High Power Wireless Outdoor PoE Access Point  1.2 System Concept  The TEW‐455APDO is not only designed and used as traditional outdoor AP, but also with rich features tailored  for WISP applications. The two‐level management capability and access control ease WISP and owners to  maintain and manage wireless network in a more controllable fashion. Main applications are listed as follows  with illustration:    Wireless CPE for Multi Dwelling Unit/Multi Tenant Unit (MDU/MTU) complexes including apartments,  dormitories, and office complexes.  Outdoor Access Point for school campuses, enterprise campuses, or manufacture plants.  Indoor Access Point for hotels, factories, or warehouses where industrial grade devices are preferred.  Public hotspot operation for café, parks, convention centers, shopping malls, or airports.  Wireless coverage for indoor and outdoor grounds in private resorts, home yards, or golf course  communities.   ...

  • Page 6: Applications In Wireless Network

    User Manual TEW‐455APBO High Power Wireless Outdoor PoE Access Point  1.3 Applications in Wireless Network  TEW455APBO is a multiple mode system which can be configured either as a wireless gateway or an access  point as desired. It also can be used WDS link for Ethernet network expansion. This section depicts different  applications on AP Mode, WDS Mode, and CPE Mode.  Configuration in AP Mode (including Access Point + WDS)  An  access  point  can  be  either  a  main,  relay  or  remote  base  station.  A  main  base  station  is  typically  connected to a wired network via the Ethernet port. A relay base station relays data between main base  stations and relay stations or remote base stations with clients.  A remote base station is the end point to  accept connections from wireless clients and pass data upwards to a network wirelessly.  Example 1 : Access Point without WDS   It can be deployed as a tradition fixed wireless Access Point   Example 2 : Access Point with WDS  It can be deployed as a tradition fixed wireless Access Point and provides WDS link to expand  network   ...
  • Page 7 User Manual TEW‐455APBO High Power Wireless Outdoor PoE Access Point  Configuration in WDS Mode (Pure WDS)  An  access  point  can  be  either  a  main,  relay  or  remote  base  station.  A  main  base  station  is  typically  connected to a wired network via the Ethernet port. A relay base station relays data between main base  stations and relay stations or remote base stations with clients.  A remote base station is the end point to  accept connections from wireless clients and pass data upwards to a network wirelessly. In this mode, it  can support single or multiple WDS links and no wireless clients can associate with it though.   Example 1 : Point‐to‐Point   ...
  • Page 8 User Manual TEW‐455APBO High Power Wireless Outdoor PoE Access Point  Example 2 : Point‐to‐Multi‐Point  Example 3 : Multi‐Point Repeating bridge     ...
  • Page 9 User Manual TEW‐455APBO High Power Wireless Outdoor PoE Access Point  Configuration in CPE Mode  It can be used as an Outdoor Customer Premises Equipment (CPE) to receive wireless signal over last mile  application,  helping  WISPs  deliver  wireless  broadband  Internet  service  to  residents  and  business  customers.  In  the  CPE  mode,  TEW‐455APBO  is  a  gateway  enabled  with  NAT  and  DHCP  Server  functions.  The wired clients connected to TEW‐455APBO are in different subnet from those connected to Main Base  Station, and, in CPE mode, it does not accept wireless association from wireless clients.     ...

  • Page 10: Product Benefit

    User Manual TEW‐455APBO High Power Wireless Outdoor PoE Access Point  1.4 Product Benefit  High Adjustable Output Power up to 27dBm (FCC version)/6dBm (EU version)  Topology : Point to Point ; Point to Multi Point  Operation Modes :   Access Point Mode :  Pure Access Point Function  and Access Point /Bridge(WDS) Function   WDS Mode   CPE Mode (Router Client )   Security with WEP, WPA/WPA2‐PSK, and WPA/WPA2‐RADIUS  Over load current protection   Integrated Power over Ethernet (PoE)  8 Multiple B‐SSID capability  Business‐class security and central management  IP66/IP67 Weather‐Proof Housing  VLAN tag over WDS  Client Isolation through Layer 2 VLAN technology     TEW‐455APBO is the point of connection to Wireless Outdoor Network for service provider deploying last mile  services  to  business  or  residential  broadband  subscribers..  Network  administrators  can  create  multiple  subscriber  service  tier  using  per‐subscriber  rate  limiting  features,  and  manage  centrally.  TEW‐455APBO  outdoor bridge ...

  • Page 11: Specification

    User Manual TEW‐455APBO High Power Wireless Outdoor PoE Access Point  1.5 Specification  Wireless Architecture Mode  AP Mode  Pure AP Mode   • It can be deployed as a tradition fixed wireless Access Point   • It allow wireless clients or Stations(STA) to access  AP/WDS Mode   • This enables the wireless interconnection of Access Point in an IEEE802.11 network .and  accept wireless clients at the same time     WDS Mode   This enables the wireless interconnection of Access Point in an IEEE802.11 network.   It allows a wireless network to be expanded using multiple access point without the need for a  wired backbone to link them.   It can’t allow wireless clients or Stations (STA) to associate.  CPE Mode    Wi‐Fi connection as WAN , in CPE mode , the device run as DHCP server to assign IP address to  clients out of a private IP address pool behind a NAT     Networking  Support Static IP, Dynamic IP(DHCP Client) and PPPoE on Wi‐Fi WAN Connection   Support PPTP/L2TP/IP Sec Pass Through   PPPoE Reconnect – Always On , On demand, Manual   MAC Cloning  DHCP Server  802.3 Bridging    Masquerading (NAT)  Proxy DNS  Dynamic DNS  NTP Client  Virtual DMZ    ...
  • Page 12 User Manual TEW‐455APBO High Power Wireless Outdoor PoE Access Point  Virtual Server (IP / Port Forwarding)  Support MAC Filter (max 20 entries)  Support IP Filter (max 20 entries)  Bandwidth traffic Shaping    Wireless Feature  Transmission power control :  9 Levels (max 27dBm for FCC, 6dBm for CE)  Channel selection : Manual or Auto   No of associated clients per AP : 32   Setting for max no associated clients : Yes   No. of ESSID (Virtual AP) : 8   No. of Max. WDS setting : 8  Preamble setting : Short/ Long  Setting for 802.11b/g mix, 802.11b only or 802.11g only   Setting for transmission speed   Dynamic Wireless re‐transmission   IEEE802.11f IAPP (Inter Access Point Protocol), hand over users to another AP   IEEE 802.11i Preauth (PMKSA Cache )   IEEE 802.11h ‐Transmission Power Control   IEEE 802.11d ‐Multi country roaming     Authentication/ Encryption (Wireless Security)   Layer 2 User Isolation   Blocks client to client discovery within a specified VLAN    WEP 64/ 128/ 152 Bits  EAP‐TLS + Dynamic WEP   EAP‐TTLS + Dynamic WEP   PEAP/ MS‐PEAP + Dynamic WEP   WPA (PSK +TKIP)   WPA (802.1x certification + TKIP)   ...
  • Page 13 User Manual TEW‐455APBO High Power Wireless Outdoor PoE Access Point  802.11i WPA2 (PSK + CCMP/ AES)   802.11i WPA2 (802.1x certification + CCMP/ AES)   Setting for TKIP/ CCMP/ AES key’s refreshing period   Hidden ESSID support   Setting for “ Deny ANY “ connection request   MAC Address filtering (MAC ACL)   No. of registered RADIUS servers : 2    VLAN assignment on BSSID   Support VLAN tag over WDS     Quality of Service   DiffServ/ TOS   IEEE802.1p/ COS   IEEE 802.1Q Tag VLAN priority control   IEEE802.11e WMM     System Administration   Intuitive Web Management Interface   Password Protected Access  Firmware upgrade via Web  Reset to Factory Defaults  Profiles Configuration Backup and Restore   Remote Link Test   Full Statistics and Status Reporting  SNMP Traps to a list of IP Address    NTP Time Synchronization  Even Log   Support SNMP v1,v2c, v3   Support MIB II   CLI access via Telnet and SSH   ...

  • Page 14: Wireless Performance Considerations

    User Manual TEW‐455APBO High Power Wireless Outdoor PoE Access Point  Administrative Access : HTTP/ HTTPS    UPnP (Universal Plug and Play)  1.6 Wireless Performance Considerations  There are a number of factors that can impact the range of wireless devices.    1. Adjust your wireless devices so that the signal is traveling in a straight path, rather than at an angle.  The  more material the signal has to pass through the more signal you will lose.  2. Keep  the  number  of  obstructions  to  a  minimum.  Each  obstruction  can  reduce  the  range  of  a  wireless  device.  Position the wireless devices in a manner that will minimize the amount of obstructions between  them.  3. Building  materials  can  have  a  large  impact  on  your  wireless  signal.  In  an  indoor  environment,  try  to  position the wireless devices so that the signal passes through less dense material such as dry wall.  Dense ...

  • Page 15: Chapter 2. Basic Installation

              x 1  It is highly recommended to use all the supplies in the package instead of substituting any components by other suppliers  to guarantee best performance.  2.1.2 Panel Function Descriptions  TEW‐455APBO  1. Reboot:    Press and hold the Reset button for 2 seconds and release to restart system. The LED except Power  indicator will be off before restarting.  Press and hold the Reset button for more than 10 seconds to reset the system to default  configurations.  2. Power:    Green LED ON indicates power on, and OFF indicates power off.  3. WLAN:    Yellow LED FLASH indicates Wireless Transmit.  4. Ethernet      Red LED ON indicates connection, OFF indicates no connection  5. PoE:      For connecting to PSE  6. EXT:       For connection of optional N‐Type antenna (example: TRENDnet TEW‐AO19D)   ...

  • Page 16: Web Management Interface Instructions

    User Manual TEW‐455APBO High Power Wireless Outdoor PoE Access Point  2.2 Web Management Interface Instructions  TEW‐455APBO supports web‐based configuration. Upon the completion of hardware installation, TEW‐ 455APBO can be configured through a PC/NB by using its web browser such as Internet Explorer version 6.0 or  higher.  Default IP Address : 192.168.10.100  Default Subnet Mask : 255.255.255.0  Default User Name and Password:  The default user name and password for both root manager account and admin manager account are as  follows:  Mode  CPE Mode  AP Mode  WDS Mode  Management Account  Admin Account Status Account  Admin Account Admin Account User Name  root  admin  root  root  Password  root  admin  root  root    Step   IP Segment Set‐up for Administrator's PC/NB  Set the IP segment of the administrator's computer to be in the same range as TEW‐455APBO for  accessing the system. Do not duplicate the IP Address used here with IP Address of TEW‐455APBO or any  other device within the network  Example of Segment:  The valid range is 1 ~ 254 and 192.168.10.100 shall be avoided because it is already assigned to TEW‐ 455APBO and 192.168.10.10 is used in the example below.  IP Address : 192.168.10.10  IP Netmask : 255.255.255.0 ...
  • Page 17 User Manual TEW‐455APBO High Power Wireless Outdoor PoE Access Point  Launch Web Browser  Launch a web browser to access the web management interface of system by entering the default IP  Address, http://192.168.10.100, in the URL field, and then press Enter.        System Login  The network manager Login Page then appears.  Enter “root” as User name and “root” as Password, and then click OK to login to the system; the root  manager account is used as an example here.     ...
  • Page 18 User Manual TEW‐455APBO High Power Wireless Outdoor PoE Access Point  Login Success System Overview page will appear after successful login.  ...

  • Page 19: Chapter 3. Ap Mode Configuration

    User Manual TEW‐455APBO High Power Wireless Outdoor PoE Access Point  Chapter 3. AP Mode Configuration  When  AP  mode  is  chosen,  the  system  can  be  configured  as  an  Access  Point.  This  section  provides  detailed  explanation for users to configure in the AP mode with help of illustrations. In the AP mode, functions listed in  the table below are also available from the Web‐based GUI interface.  Option  System  Wireless  Administrator  Status  Operating Mode  General Settings  Management  System Overview  LAN  Advanced Settings  Profiles Settings  Clients  Functions  Time Server  Virtual AP  Firmware Upgrade  WDS Status ...

  • Page 20: Configure Lan Ip

    User Manual TEW‐455APBO High Power Wireless Outdoor PoE Access Point  3.1.2 Configure LAN IP  Here are the instructions to setup the local IP Address and Netmask.   Please click on System   LAN and follow the below setting.  Mode: Check either “Static IP” or “Dynamic IP” button as desired to set up the system IP of LAN port.  Static IP: The administrator can manually setup the LAN IP address when static IP is preferred.  IP Address: The IP address of the LAN port; default IP address is 192.168.10.100  IP Netmask: The Subnet mask of the LAN port; default Netmask is 255.255.255.0  IP Gateway: The default gateway of the LAN port; default Gateway is 192.168.10.1  Dynamic IP: This configuration type is applicable when the TEW‐455APBO is connected to a network  with presence of a DHCP server. All related IP information will be provided by the DHCP server  automatically.    Hostname : The Hostname of the LAN port   ...
  • Page 21 User Manual TEW‐455APBO High Power Wireless Outdoor PoE Access Point  DNS: Check either “No Default DNS Server” or “Specify DNS Server IP” button as desired to set up the  system DNS.  Primary: The IP address of the primary DNS server.  Secondary: The IP address of the secondary DNS server.  802.1d Spanning Tree  The spanning tree network protocol provides a loop free topology for a bridged LAN between LAN  interface and 8 WDS interfaces from WDS0 to WDS7. The Spanning Tree Protocol, which is also referred to  as STP, is defined in the IEEE Standard 802.1d.  Click Save button to save your changes. Click Reboot button to activate your changes.     ...

  • Page 22: Wireless Lan Network Creation

    User Manual TEW‐455APBO High Power Wireless Outdoor PoE Access Point  3.2 Wireless LAN Network Creation  The network manager can configure related wireless settings, General Settings, Advanced Settings, Virtual AP  (VAP) Setting, Security Settings, and Access Control Settings.  3.2.1 Wireless General Setup  The administrator can change the data transmission, channel and output power settings for the system. Please  click on Wireless ‐> General Setup and follow the below setting.  MAC address: The MAC address of the Wireless interface is displayed here.  Band Mode: Select an appropriate wireless band; bands available are 801.11b, 802.11g and  802.11b+802.11g.  Transmit Rate Control: Select the desired rate from the drop‐down list; the options are auto or ranging  from 1 to 54Mbps for the 802.11g and 802.11b/g modes, or 1 to 11Mbps for the 802.11b mode.  Domain: Select the desired domain from the drop‐down list; the options are FCC and ETSI.  Channel: The channel range will be changed by selecting different domain. The channels range from 1 to  11 for the FCC domain, or 1 to 13 for the ETSI domain.   ...
  • Page 23 User Manual TEW‐455APBO High Power Wireless Outdoor PoE Access Point  Tx Power: You can adjust the output power of the system to get the appropriate coverage for your wireless  network. Select the LEVEL 1 to LEVEL 9 that you need for your environment. If you are not sure from which  setting to choose, then use the default LEVEL 9 setting.  Output Power Chart  FCC Domain ETSI Domain Level 1  3dBm 1dBm Level 2  6dBm 2dBm Level 3  9dBm 3dBm Level 4  12dBm 4dBm Level 5  15dBm 5dBm Level 6  18dBm 6dBm Level 7  21dBm 6dBm Level 8  24dBm 6dBm Level 9  27dBm 6dBm          ...

  • Page 24: Wireless Advanced Setup

    User Manual TEW‐455APBO High Power Wireless Outdoor PoE Access Point  3.2.2 Wireless Advanced Setup  To achieve optimal wireless performance, it is necessary to tweak advance setting per requirements properly,  not necessary higher the better or lower.  The administrator can change the RTS threshold and fragmentation threshold settings for the system. Please  click on Wireless ‐> Advanced Setup and follow the below setting.  Slot  Time  :  Slot  time  is  in  the  range  of  1~1489  and  set  in  unit  of  microsecond.  The  default  value  is  20  microsecond.  Slot time is the amount of time a device waits after a collision before retransmitting a packet. Reducing the  slot time decreases the overall back‐off, which increases throughput. Back‐off, which is a multiple of the  slot time, is the random length of time a station waits before sending a packet on the LAN. For a sender  and receiver own right of the channel the shorter slot time help manage shorter wait time to re‐transmit  from collision because of hidden wireless clients or other causes. When collision sources can be removed  sooner  and  other  senders  attempting  to  send  are  listening  the  channel(CSMA/CA)  the  owner  of  the  channel should continue ownership and finish their transmission and release the channel. Then, following ...
  • Page 25 User Manual TEW‐455APBO High Power Wireless Outdoor PoE Access Point  ACK Timeout: ACK timeout is in the range of 1~372 and set in unit of microsecond. The default value is 48  microsecond. All data transmission in 802.11b/g request an “Acknowledgement” (ACK) send by receiving  radio. The transmitter will resend the original packet if correspondent ACK failed to arrive within specific  time interval, also refer to as “ACK Timeout”.  ACK  Timeout  is  adjustable  due  to  the  fact  that  distance  between  two  radio  links  may  vary  in  different  deployment.  ACK  Timeout  makes  significant  influence  in  performance  of  long  distance  radio  link.  If  ACK  Timeout is set too short, transmitter will start to “Resend” packet before ACK is received, and throughputs  become low due to excessively high re‐transmission. ...
  • Page 26 User Manual TEW‐455APBO High Power Wireless Outdoor PoE Access Point    RSSI Threshold: RSSI Threshold is in the range of ‐128~127.The default value is 24.   RSSI  is  defined  as  Received  Signal  Strength  Indication,  when  the  received  signal  strength  from  peer  is  below  this  threshold,  the  peer  will  be  consider  as  disconnected.  Set  the  threshold  higher  will  make  roaming happen earlier, set lower will allow weak signal peer to connect. In normal condition, the longer  the  distance, the lower the signal strength between peers. You could consider lowering  RSSI to  increase  the wireless coverage. Increase the RSSI Threshold to have a more stable, but smaller coverage area. ...
  • Page 27 User Manual TEW‐455APBO High Power Wireless Outdoor PoE Access Point  to occur. The pros is obvious, the cons is the overhead for transmission. So, in a clean environment, higher  fragment threshold can be an option to increase throughput.  Fragmentation will be triggered by setting the Fragment Threshold, usually in Byte‐length. Only when the  frame size is over the Threshold, fragmentation will take place automatically.  RTS Threshold: RTS Threshold is in the range of 1~2346 byte. The default is 2346 byte.  The main purpose of enabling RTS by changing RTS threshold is to reduce possible collisions due to hidden  wireless  clients.  RTS  in  AP  will  be  enabled  automatically  if  the  packet  size  is  larger  than  the  Threshold  value. By default, RTS is disabled in a normal environment supports non‐jumbo frames.  Short Preamble: By default, it’s “Enable”. To Disable is to use Long 128‐bit Preamble Synchronization field.  The  preamble  is  used  to  signal  "here  is  a  train  of  data  coming"  to  the  receiver.  The  short  preamble  provides 72‐bit Synchronization field to improve WLAN transmission efficiency with less overhead. ...

  • Page 28: Create Virtual Ap (Vap)

    User Manual TEW‐455APBO High Power Wireless Outdoor PoE Access Point  3.2.3 Create Virtual AP (VAP)  The TEW‐455APBO support broadcasting multiple SSIDs, allowing the creation of Virtual Access Points,  partitioning a single physical access point into 8 logical access points, each of which can have a different set of  security, VLAN tag(ID) and network settings. Figure 3‐2 shows multiple SSIDs with different security type and  VLAN settings.  Figure 3‐2 Multiple SSIDs with different Security Type and VLAN Tag  3.2.3.1 Virtual AP Overview  The administrator can view all of the Virtual AP's settings via this page.   Please click on Wireless ‐> Virtual AP Setup and the Virtual AP Overview Page appears.   ...
  • Page 29 User Manual TEW‐455APBO High Power Wireless Outdoor PoE Access Point  VAP: Indicate the system's available Virtual AP  ESSID: Indicate the ESSID of the respective Virtual AP  Status: Indicate the Status of the respective Virtual AP. The VAP0 always On  Security Type: Indicate an used security type of the respective Virtual AP  MAC Filter: Indicate an used MAC filter of the respective Virtual AP  MAC Filter Setup: Click Setup button to configure Virtual AP's MAC filter.  VAP Edit: Click Edit button to configure Virtual AP's settings, including security type.   ...

  • Page 30: Virtual Ap Setup

    User Manual TEW‐455APBO High Power Wireless Outdoor PoE Access Point  3.2.3.2 Virtual AP Setup  For each Virtual AP, administrators can configure SSID, VLAN tag (ID), SSID broadcasting, Maximum number of  client associations, security type settings.   Click Edit button on the VAP Edit column, and then a Virtual AP setup page appears.  ESSID: Extended Service Set ID, when clients are browsing for available wireless networks, this is the SSID  that will appear in the list. ESSID will determine the service type available to AP clients associated with the  specified VAP.   Enable VAP:  By default, it’s “Disable” for VAP1 ~ VAP7. The VAP0 always enabled.  Select “Enable” to activate VAP or click “Disable” to deactivate this function  Hidden SSID: By default, it’s “Disable”.  Enable this option to stop the SSID broadcast in your network. When disabled, people could easily obtain  the SSID information with the site survey software and get access to the network if security is not turned  on. When enabled, network security is enhanced. It’s suggested to enable it after AP security settings are  archived and setting of AP clients could make to associate to it.   Client Isolation: By default, it’s “Disable”.  Select “Enable”, all clients will be isolated from each other, which means they can’t reach each other.  WMM: By default, it’s “Disable”.  Select “Enable”, then packets with WMM QoS will take higher priority.  WMM prioritizes traffic according to four Access Categories (AC) ‐ voice, video, best effort, and  background. However, it does not provide guaranteed throughput. Packets with QOS header including   ...
  • Page 31 User Manual TEW‐455APBO High Power Wireless Outdoor PoE Access Point  Diffserv/IP TOS and 802.1p will be mapped into 4 Access Categories of WMM, packets without QOS header  will be assigned to Best Effort queue, see table below. 802.1p/IP TOS mapping to WMM:  Data Transmitted  IP   802.1P  Queue   Priority  Description  Clients to AP  TOS  Priority  High throughput. Bulk data that requires maximum throughput  0x08  AC_BK   Background.  1, 2  Low  and is not time‐sensitive is sent to this queue (FTP data, for  0x20  example).  Medium throughput and delay. Most traditional IP data is sent to  AC_BE  Best Effort    0, 3  Medium  this queue  0x28  Minimum delay. Time‐sensitive video data is automatically sent  AC_VI  Video  4, 5  High  0xa0  to this queue  0x30  0xe0  Time‐sensitive data like VoIP and streaming media are  AC_VO ...
  • Page 32 User Manual TEW‐455APBO High Power Wireless Outdoor PoE Access Point  Key Length: The available options are 64 bits, 128 bits or 152 bits.  WEP auth Method: Enable the desired option among Open system and Shared.  Key Index:  key index is used to designate the WEP key during data transmission. 4 different WEP  keys can be entered at the same time, but only one is chosen.   WEP Key #: Enter HEX or ASCII format WEP key value; the system supports up to 4 sets of WEP  keys.  Key Length  Hex  ASCII  64‐bit  10 characters 5 characters  128‐bit  26 characters  13 characters  152‐bit  32 characters  16 characters    WPA‐PSK/WPA2‐PSK: WPA or WPA2 Algorithms enable the system to access the network by using the  WPA‐PSK protected access.  Cipher Suite: By default, it is TKIP. Select either AES or TKIP cipher suites  Group Key Update Period: By default, it is 600 seconds. This time interval for rekeying GTK,  broadcast/multicast encryption keys, in seconds. Entering the time‐length is required.   ...
  • Page 33 User Manual TEW‐455APBO High Power Wireless Outdoor PoE Access Point  Master Key Update Period: By default, it is 83400 seconds. This time interval for rekeying GMK,  master key to generate GTKs, in seconds. Enter the time‐length required.  Key Type: Select either ASCII or HEX format for the Pre‐shared Key.  Pre‐shared Key: Enter the pre‐shared key; the format shall go with the selected key type.    Pre‐shared key can be entered with either a 256‐bit secret in 64 HEX digits format, or 8 to 63 ASCII characters.        WPA‐Enterprise/WPA2‐Enterprise: The RADIUS authentication and encryption will apply if either one  is selected.              WPA General Settings :  • Cipher Suite: By default, it is TKIP. Select either AES or TKIP cipher suites  • Group Key Update Period: By default, it’s 600 seconds. This time interval for rekeying GTK,  broadcast/multicast encryption keys, in seconds. Entering the time‐length is required.  • Master Key Update Period: By default, it’s 83400 seconds. This time interval for rekeying  GMK, master key to generate GTKs, in seconds. Enter the time‐length required.  • EAP Reauth Period: By default, it’s 3600 seconds; 0 second is to disable EAP Re‐ authentication.   Main and secondary Authentication RADIUS Server Settings :   ...
  • Page 34 User Manual TEW‐455APBO High Power Wireless Outdoor PoE Access Point  • Authentication Server: Enter the IP address of the Authentication RADIUS server. • Port: By default, it’s 1812. The port number used to communicate with RADIUS server. • Shared secret: A secret key used between system and RADIUS server. Supports 1 to 64 characters. •...
  • Page 35 User Manual TEW‐455APBO High Power Wireless Outdoor PoE Access Point    • WEP Key length: The available options are 64 bits or 128 bits. The system will automatically  generate WEP encryption keys.  • WEP Key Update Period: By default, it’s 300 seconds; 0 not to rekey.   • EAP Reauth Period: By default, it’s 3600 seconds; 0 second is to disable EAP Re‐ authentication.    Main and Secondary Authentication RADIUS Server Settings :  • Authentication Server: Enter the IP address of the Authentication RADIUS server.  • Port: By default, it’s 1812. The port number used to communicate with RADIUS server.   • Shared secret: A secret key used between system and RADIUS server. Supports 1 to 64  characters.  • Accounting Server: Enable or Disable accounting features in RADIUS server.     ...
  • Page 36 User Manual TEW‐455APBO High Power Wireless Outdoor PoE Access Point  Main and secondary Accounting RADIUS Server Settings :  • Accounting Server: Enter the IP address of the Accounting RADIUS server.  • Port: By default, it’s 1813. The port number used to communicate with RADIUS server.   • Shared Secret: A secret key used between system and Accounting RADIUS server. Supports 1  to 64 characters.    Click Save button to save your changes. Click Reboot button to activate your changes   ...

  • Page 37: Mac Filter Setup

    User Manual TEW‐455APBO High Power Wireless Outdoor PoE Access Point  3.2.4 MAC Filter Setup  Continued from the 3.2.3.1 Virtual AP Overview section, Click Setup button on the MAC Filter Setup column,  and then a Virtual AP MAC Filter setup page appears. The administrator can allow or reject clients to access  each Virtual AP.   MAC Filter Setup : By default, it’s “Disable”. Options are Disabled, Only Deny List MAC or Only Allow List  MAC.  Click Save button to save your change.  Two ways to set the MAC filter rules:  Only Allow List MAC.   The wireless clients in the ACL List will be allowed to access to Access Point; All others will be denied.  Only Deny List MAC.   The wireless clients in the ACL List will be denied to access to Access Point; All others will be allowed.  MAC Address: Enter MAC address (e.g. aa:bb:cc:00:00:0a) and click “Add” button, then the MAC address  should display in the ACL List.    There are a maximum of 20 clients allowed in this MAC Filter List. The MAC addresses of the wireless clients  can be added and removed to the list using the Add and Delete buttons.    Click Reboot button to activate your changes  MAC Access Control is the weakest security approach.WPA or WPA2 security method is highly recommended.   ...

  • Page 38: Wireless Network Expansion

    User Manual TEW‐455APBO High Power Wireless Outdoor PoE Access Point  3.3 Wireless Network Expansion  The  administrator  could  create  WDS  Links  to  expand  wireless  network.  When  WDS  is  enabled,  access  point  functions as a wireless bridge and is able to communicate with other access points via WDS links. A WDS link is  bidirectional  and  both  sides  must  support  WDS.  Access  points  know  each  other  by  MAC  Address.  In  other  words, each access point needs to include MAC address of its peer. Ensure all access points are configured with  the same channel and own same security type settings.  Figure 3‐3 shows Point to Multiple Points with different VLAN settings   ...
  • Page 39 User Manual TEW‐455APBO High Power Wireless Outdoor PoE Access Point  Note that VLAN ID in the WDS MAC List setting will only be tagged to egress packets on the wired Ethernet port. Ensure to  match VLAN ID used on the network of the peer. WDS link won’t carry tags at all.  WMM: By default, it’s “Disable”.  Select “Enable”, then packets with WMM QoS will take higher priority.  WMM  prioritizes  traffic  according  to  four  Access  Categories  (AC)  ‐  voice,  video,  best  effort,  and  background.  However,  it  does  not  provide  guaranteed  throughput.  Packets  with  QOS  header  including  Diffserv/IP TOS and 802.1p will be mapped into 4 Access Categories of WMM, packets without QOS header  will be assigned to Best Effort queue, see table below. 802.1p/IP TOS mapping to WMM:    Data Transmitted  IP   802.1P  Queue  ...
  • Page 40 User Manual TEW‐455APBO High Power Wireless Outdoor PoE Access Point  Key Length: The available options are 64 bits, 128 bits or 152 bits.  WEP auth Method: Enable the desired option among Open system and Shared.  Key Index:  key index is used to designate the WEP key during data transmission. 4 different WEP  keys can be entered at the same time, but only one is chosen.   WEP Key #: Enter HEX or ASCII format WEP key value; the system supports up to 4 sets of WEP  keys.  Key Length  Hex  ASCII  64‐bit  10 characters  5 characters  128‐bit  26 characters  13 characters  152‐bit  32 characters  16 characters    AES Key: Enter 32 HEX characters AES key.  WDS MAC List  Enable: Click Enable to create WDS link.  WDS Peer's MAC Address : Enter the MAC address of WDS peer.   VLAN ID: By default, it’s disabled with no VLAN ID. When desired, this system supports tagged VLAN  from 0 to 4094.  Description: Description of WDS link.  The WDS link needs to be set at same Channel and with same Security Type.      Click Save button to save your changes. Click Reboot button to activate your changes   ...

  • Page 41: System Management

    User Manual TEW‐455APBO High Power Wireless Outdoor PoE Access Point  3.4 System Management  3.4.1 Configure Management  Administrator could specify geographical location of the system via instructions in this page. Administrator  could also enter new Root and Admin passwords and allow multiple login methods.   Please click Administrator ‐> Management and follow the below settings.  System Information  System Name : Enter a desired name or use the default one.  Description : Provide description of the system.  Location : Enter geographical location information of the system. It helps administrator to locate the  system easier.     ...
  • Page 42 User Manual TEW‐455APBO High Power Wireless Outdoor PoE Access Point  The system supports two management accounts, root and admin. The network manager is assigned with full  administrative privileges, when logging in as root user, to manage the system in all aspects. While logging in as  an  admin  user,  only  subset  of  privileges  is  granted  such  as  basic  maintenance.  For  example,  root  user  can  change  passwords  for  both  root  and  admin  account,  and  admin  user  can  only  manage  its  own.  For  more  information about covered privileges for these two accounts, please refer to Appendix C. Network manager ...
  • Page 43 User Manual TEW‐455APBO High Power Wireless Outdoor PoE Access Point      Click “Continue to this website” to access the system's WMI. The system's Overview page will appear.   ...

  • Page 44: Configure System Time

    User Manual TEW‐455APBO High Power Wireless Outdoor PoE Access Point  3.4.2 Configure System Time  System time can be configured via this page, and manual setting or via a NTP server is supported.   Please click on System ‐> Time Server and follow the below setting.  Local Time : Display the current system time.    NTP Client : To synchronize the system time with NTP server.  Enable : Check to select NTP client.  Default NTP Server : Select the NTP Server from the drop‐down list.  Time Zone : Select a desired time zone from the drop‐down list.  Daylight saving time : Enable or disable Daylight saving.    If the system time from NTS server seems incorrect, please verify your network settings, like default Gateway and DNS  settings  Click Save button to save your changes. Click Reboot button to activate your changes   ...

  • Page 45: Configure Upnp

    User Manual TEW‐455APBO High Power Wireless Outdoor PoE Access Point  3.4.3 Configure UPnP  Universal  Plug  and  Play  (UPnP)  is  an  architecture  to  enable  pervasive  peer‐to‐peer  network  connectivity  between PCs, intelligent devices and appliances when UPnP is supported. UPnP works on TCP/IP network to  enable  UPnP  devices  to  connect  and  access  to  each  other,  very  well  adopted  in  home  networking  environment.  UPnP : By default, it’s “Disable”. Select “Enable” or “Disable” of UPnP Service.   Click Save button to save changes and click Reboot button to activate changes    For UPnP to work in Windows XP, the “TEW‐455APBO”must be available in “My Network Places”, as shown  here:   If these devices are not available, you should verify that the correct components and services are loaded in ...

  • Page 46: Configure Snmp Setup

    User Manual TEW‐455APBO High Power Wireless Outdoor PoE Access Point  3.4.4 Configure SNMP Setup  SNMP is an application‐layer protocol that provides a message format for communication between SNMP  manager and agent. By enabling SNMP function, the administrator can obtain the system information  remotely.   Please click on System ‐> SNMP Setup and follow the below setting.                        SNMP v2c Enable: Check to enable SNMP v2c.  ro community : Set a community string to authorize read‐only access.  rw community : Set a community string to authorize read/write access.   SNMP v3 Enable:  Check to enable SNMP v3.  SNMPv3 supports the highest level SNMP security.   ...
  • Page 47 User Manual TEW‐455APBO High Power Wireless Outdoor PoE Access Point  SNMP ro user : Set a community string to authorize read‐only access.  SNMP ro password : Set a password to authorize read‐only access.  SNMP rw user : Set a community string to authorize read/write access.  SNMP rw password : Set a password to authorize read/write access.    SNMP Trap : Events such as cold start, interface up & down, and association & disassociation will report to  an assigned server.   Community  :  Set  a  community  string  required  by  the  remote  host  computer  that  will  receive  trap  messages or notices send by the system.  IP : Enter the IP addresses of the remote hosts to receive trap messages.    Click Save button to save changes and click Reboot button to activate.   ...

  • Page 48: Backup / Restore And Reset To Factory

    User Manual TEW‐455APBO High Power Wireless Outdoor PoE Access Point  3.4.5 Backup / Restore and Reset to Factory  Backup current configuration, restore previously saved configuration or reset back to factory default  configuration can be executed via this page.   Please click on Utilities ‐> Profile Setting and follow the below setting.    Save Settings To PC : Click Save button to save the current configuration to a local disk.  Load Settings from PC : Click Browse button to locate a configuration file to restore, and then click Upload  button to upload.    Reset  To  Factory  Default  :  Click  Default  button  to  reset  back  to  the  factory  default  settings  and  expect  Successful loading message. Then, click Reboot button to activate.   ...

  • Page 49: Firmware Upgrade

    User Manual TEW‐455APBO High Power Wireless Outdoor PoE Access Point  3.4.6 Firmware Upgrade  Firmware  is  the  main  software  image  that  system  needs  to  respond  to  requests  and  to  manage  real  time  operations. Firmware upgrades are sometimes required to include new features or bugs fix. It takes around 8  minutes to upgrade due to complexity of firmware. To upgrade system firmware, click Browse button to locate  the new firmware, and then click Upgrade button to upgrade.  To prevent data loss during firmware upgrade, please back up current settings before proceeding.  Do not interrupt during firmware upgrade including power on/off as this may damage system.  Never perform firmware upgrade over wireless connection or via remote access connection.  ...

  • Page 50: Network Utility

    User Manual TEW‐455APBO High Power Wireless Outdoor PoE Access Point  3.4.7 Network Utility  The administrator can diagnose network connectivity via the PING utility.   Please click on Utilities ‐> Network Utility and follow the below setting.  Ping : This utility will help ping other devices on the network to verify connectivity. Ping utility, using ICMP  packets, detects connectivity and latency between two network nodes. As result of that, packet loss and  latency time are available in the Result field while running the PING test.  Destination  IP/Domain  :  Enter  desired  domain  name,  i.e.  www.google.com,  or  IP  address  of  the  destination, and click ping button to proceed. The ping result will be shown in the Result field.  Count : By default, it’s 5 and the range is from 1 to 50. It indicates number of connectivity test.   ...

  • Page 51: Reboot

    User Manual TEW‐455APBO High Power Wireless Outdoor PoE Access Point  3.4.8 Reboot  This function allows user to restart system with existing or most current settings when changes are made. Click  Reboot button to proceed and take around three minutes to complete.   A reminder will be available for remaining time to complete. If power cycle is necessary, please wait till  completion of the reboot process.                  The System Overview page appears upon the completion of reboot.   ...

  • Page 52: System Status

    User Manual TEW‐455APBO High Power Wireless Outdoor PoE Access Point  3.5 System Status  This section breaks down into subsections of System Overview, Associated Clients Status, WDS Link Status,  Extra Information and Event Log.   3.5.1 System Overview  Display detailed information of System, Network, LAN and Wireless in the System Overview page.   System : Display information of the system.                      System Name : The name of the system.  Operating Mode : The mode currently in service.  Location : Deployed geographical location.   Description : A description of the system.   Firmware Version : The current installed firmware version.  Firmware Date : The build time of installed firmware.  Device Time : The current time of the system.  System Up Time : The time period that system has been in service since last reboot.  Network Information : Display information of the Network.   ...
  • Page 53 User Manual TEW‐455APBO High Power Wireless Outdoor PoE Access Point  Mode : Supports Static or Dynamic modes on the LAN interface.  IP Address : The management IP of system. By default, it’s 192.168.10.100.  IP Netmask : The network mask. By default, it’s 255.255.255.0.  IP Gateway : The gateway IP address and by default, it’s 192.168.10.1.  Primary DNS : The primary DNS server in service.  Secondary DNS : The secondary DNS server in service.  LAN Information : Display total received and transmitted statistics on the LAN interface.  MAC Address : The MAC address of the LAN port.  Receive bytes : The total received packets in bytes on the LAN port.  Receive packets : The total received packets of the LAN port.  Transmit bytes : The total transmitted packets in bytes of the LAN port.  Transmit packets : The total transmitted packets of the LAN port.  Wireless Information : Display total received and transmitted statistics on available Virtual AP.   MAC Address : The MAC address of the Wireless port. Different MAC address on each Virtual AP  Receive bytes :The total received packets in bytes on the Wireless port.  Receive packets : The total received packets on the Wireless port.  Transmit bytes : The total transmitted packets in bytes on the Wireless port.  Transmit packets : The total transmitted packets on the Wireless port.   ...

  • Page 54: Associated Clients Status

    User Manual TEW‐455APBO High Power Wireless Outdoor PoE Access Point  3.5.2 Associated Clients Status  It displays ESSID, on/off Status, Security Type, total number of wireless clients associated with all Virtual AP.                        VAP Information : Highlights key VAP information.  VAP : Available VAP from VAP0 to VAP7.  ESSID : Display name of ESSID for each VAP.  Status : On/Off  Security Type : Display chosen security type; WEP, WPA/WPA2‐PSK, WPA/WPA2‐Enterprise.  Clients : Display total number of wireless connections for each VAP.    VAP Clients : Display all associated clients on each Virtual AP.           MAC : MAC address of associated clients.  RSSI : RSSI of from associated clients..  Last Tx Time : Last inactive time period in seconds for a wireless connection.     Disconnect : Click “Delete” button to manually disconnect a wireless client in a Virtual AP.   ...

  • Page 55: Wds Link Status

    User Manual TEW‐455APBO High Power Wireless Outdoor PoE Access Point  3.5.3 WDS Link Status  On/Off Status, peers MAC Address, Received Signal Strength Indicator(RSSI) and Last TX Time for each WDS are  available.                        WDS : Maximum supported WDS links.   Status : On/Off.  MAC address : Display MAC address of WDS peer.  RSSI : Indicate the RSSI of WDS links.  Last TX time : Last inactive time period in seconds on WDS links.  For WDS with “0” RSSI, please check the devices’ WDS settings including the MAC address, wireless channel, security  settings, and the TX power. If the RSSI value is much lower than expected, please try adjusting the Slot Time, ACK/CTS  Timeout and/or RTS Threshold in the wireless “Advanced Setup”   ...

  • Page 56: Extra Information

    User Manual TEW‐455APBO High Power Wireless Outdoor PoE Access Point  3.5.4 Extra Information  Users could pull out information such as Route table, ARP table, MAC table, Bridge table or STP available in the  drop‐down list from system. The “Refresh” button is used to retrieve latest table information.                Route table information :  Select “Route table information” on the drop‐down list to display route table.  TEW‐455APBO could be used as a L2 or L3 device. It doesn’t support dynamic routing protocols such as RIP  or OSPF. Static routes to specific hosts, networks or default gateway are set up automatically according to  the IP configuration of system's interfaces. When used as a L2 device, it could switch packets and, as L3  device, it’s capable of being a gateway to route packets inward and outward.   ARP table Information :  Select “ARP Table Information” on the drop‐down list to display  ARP table.   ARP associates each IP address to a unique hardware address (MAC) of a device. It is important to have a  unique IP address as final destination to switch packets to.    Bridge table information :  Select “Bridge Table information” on the drop‐down list to display bridge  table.  Bridge table will show Bridge ID and STP's Status on the each Ethernet bridge and its attached interfaces,  the Bridge Port should be attached to some interfaces (e.g. eth0, ath0~ath7 and ath0.wds0~ath0.wds7).       ...
  • Page 57 User Manual TEW‐455APBO High Power Wireless Outdoor PoE Access Point  Bridge MAC information :  Select “Bridge MACs Information” on the drop‐down list to display MAC table.   This table displays local MAC addresses associated with wired or wireless interfaces, but also remember  non‐local MAC addresses learned from wired or wireless interfaces. Ageing timers will be reset when existing MAC addresses in table are learned again or added when new MAC addresses are seen from wired or wireless interfaces as well. When time runs out for a particular entry, it will be pruned from the table.

  • Page 58: Event Log

    User Manual TEW‐455APBO High Power Wireless Outdoor PoE Access Point  3.5.5 Event Log  The Event log displays system events when system is up and running. Also, it becomes very useful as a  troubleshooting tool when issues are experienced in system.                  Time: The date and time when the event occurred.  Facility: It helps users to identify source of events such “System” or “User”  Severity: Severity level that a specific event is associated such as “info”, “error”, “warning”, etc.  Message: Description of the event.    Click Refresh button to renew the log, or click Clear button to clear all the record.   ...

  • Page 59: Chapter 4. Wds Mode Configuration

    User Manual TEW‐455APBO High Power Wireless Outdoor PoE Access Point  Chapter 4. WDS Mode Configuration  Please refer to illustrations of the section 1.3 for possible applications in the WDS mode. This section provides  detailed explanation for users to configure in the WDS mode with help of illustrations. In the WDS mode,  functions listed in the table below are also available from the Web‐based GUI interface.    Option  System  Wireless  Administrator  Status  Operating Mode  General Settings  Management  System Overview  LAN  Advanced Settings  Profiles Settings  WDS Status  Functions  Time Server  WDS Setup  Firmware Upgrade  Extra Info  SNMP    Network Utility  Event Log  UPnP  Reboot Table 4‐1: WDS Mode Functions    4.1 External Network Connection  4.1.1 Network Requirement  You could expand your Ethernet network via WDS link.  In this mode, the TEW‐455APBO connects directly to a  wired LAN, and wirelessly bridges to a remote access point via a WDS link as shown in Figure 4‐1. In the mode,  it can’t associate with any wireless clients.  Figure 4‐1 Point to Point Configuration   ...

  • Page 60: Wds Setup

    User Manual TEW‐455APBO High Power Wireless Outdoor PoE Access Point  4.1.2 WDS Setup  The  administrator  could  create  WDS  Links  to  expand  wireless  network.  When  WDS  is  enabled,  access  point  functions as a wireless bridge and is able to communicate with other access points via WDS links. A WDS link is  bidirectional  and  both  side  must  support  WDS.  Access  points  know  each  other  by  MAC  Address.  In  other  words, each access point needs to include MAC address of its peer. Ensure all access points are configured  with the same channel and own same security type settings.  Figure 4‐2 shows Point to Multiple Points with different VLAN settings   ...
  • Page 61 User Manual TEW‐455APBO High Power Wireless Outdoor PoE Access Point  Note that VLAN ID in the WDS MAC List setting will only be tagged to egress packets on the wired Ethernet port. Ensure to  match VLAN ID used on the network of the peer. WDS link won’t carry tags at all.  WDS MAC List  Enable : Click Enable to create WDS link.  WDS Peer's MAC Address : Enter the MAC address of WDS peer.   VLAN ID : By default, it’s disabled with no VLAN ID. When desired, this system supports tagged VLAN  from 0 to 4094.  Description : Description of WDS link.  The WDS link needs to be set at same Channel and Security Type. For WMM and Security settings, please refer to section  3.3. For other system management, please refer to section 3.4.    Click Save button to save your changes. Click Reboot button to activate your changes   ...

  • Page 62: System Status

    User Manual TEW‐455APBO High Power Wireless Outdoor PoE Access Point  4.2 System Status  This section breaks down into subsections of System Overview, WDS Link Status, Extra Information and Event  Log.   4.2.1 System Overview  Detailed information on System, Network, LAN Information and Wireless Information can be reviewed via  this page.   System : Display the information of the system.  System Name : The name of the system.  Operating Mode : The mode currently in service.  Location : The reminding note on the geographical location of the system.   Description : The reminding note of the system.   Firmware Version : The current firmware version installed.  Firmware Date : The build time of the firmware installed.  Device Time : The current time of the system.  System Up Time : The time period that system has been in service since last reboot.  Network Information : Display the information of the Network.     ...
  • Page 63 User Manual TEW‐455APBO High Power Wireless Outdoor PoE Access Point  Mode : Supports Static or Dynamic modes on the LAN interface.  IP Address : The management IP of system. By default, it’s 192.168.10.100.  IP Netmask : The network mask. By default, it’s 255.255.255.0.  IP Gateway : The gateway IP address and by default, it’s 192.168.10.1.  Primary DNS : The primary DNS server in service.  Secondary DNS : The secondary DNS server in service.    LAN Information : Display total received and transmitted statistics on the LAN interface.  MAC Address : The MAC address of the LAN port.  Receive bytes : The total received packets in bytes on the LAN port.  Receive packets : The total received packets of the LAN port.  Transmit bytes : The total transmitted packets in bytes of the LAN port.  Transmit packets : The total transmitted packets of the LAN port.   ...

  • Page 64: Wds Link Status

    User Manual TEW‐455APBO High Power Wireless Outdoor PoE Access Point  4.2.2 WDS Link Status  The administrator can obtain detailed Information such as MAC Address, Signal Strength of all WDS link via this  page.      WDS : Maximum supported WDS links.   Status : On/Off.  MAC address : Display MAC address of WDS peer.  RSSI : Indicate the RSSI of WDS links.  Last TX time : Last inactive time period in seconds on WDS links.  If display “0” RSSI, you need to check WDS configuration. Things to verify are MAC Address, Channel and Security type.  Also, adjust antenna angle and Tx Power. If display unexpected RSSI, In a long distance application, you might need to    adjust Slot time, ACK/CTS timeout, and/or RTS threshold.   ...

  • Page 65: Chapter 5. Cpe Mode Configuration

    User Manual TEW‐455APBO High Power Wireless Outdoor PoE Access Point  Chapter 5. CPE Mode Configuration  When  CPE  mode  is  chosen,  the  system  can  be  configured  as  a  Customer  Premises  Equipment  (CPE).  This  section provides detailed explanation for users to configure in the CPE mode with help of illustrations. In the  CPE mode, functions listed in the table below are also available from the Web‐based GUI interface.  OPTION  System  Wireless  Advance  Utilities  Status  Operating Mode  General Setup  DMZ  Management  System Overview  WAN  Wireless Profile  IP Filter Setup  Profiles Settings  DHCP Clients  Firmware  LAN  Site Survey ...

  • Page 66: Configure Wan Setup

    User Manual TEW‐455APBO High Power Wireless Outdoor PoE Access Point  5.1.2 Configure WAN Setup  There are three connection types for the WAN port : Static IP, Dynamic IP and PPPoE,   Please click on System ‐> WAN and follow the below setting.   In CPE mode, the WAN Port is the Wireless interface.  Mode : By default, it’s “Dynamic IP”. Check “Static IP”, “Dynamic IP” or “PPPoE” to set up system WAN IP.   Dynamic IP : Please consult with WISP for correct wireless settings to associate with WISP AP before a  dynamic  IP,  along  with  related  IP  settings  including  DNS  can  be  available  from  DHCP  server.  If  IP  Address  is  not  assigned,  please  double  check  with  your  wireless  settings  and  ensure  successful  association.  Also, you may go to “WAN Information” in the Overview page to click Release button to  release IP address and click Renew button to renew IP address again.  ...
  • Page 67 User Manual TEW‐455APBO High Power Wireless Outdoor PoE Access Point  Hostname : The Hostname of the WAN port  Static IP : Users can manually setup the WAN IP address with a static IP provided by WISP.  IP Address : The IP address of the WAN port. By default, the IP address is 192.168.1.254  IP Netmask : The Subnet mask of the WAN port. By default, the Netmask is 255.255.255.0  IP Gateway : The default gateway of the WAN port. By default, the Gateway is 192.168.1.1  PPPoE : To create wireless PPPoE WAN connection to a PPPoE server in network.  User Name : Enter User Name for PPPoE connection  Password : Enter Password for PPPoE connection  Reconnect Mode :   Always on – A connection to Internet is always maintained.  On Demand – A connection to Internet is made as needed.  When the “Reconnect Mode” is set to “On Demand”, if the “System Time” NTP Client is enabled, the device’s Reconnect  Mode would become “Always On”  Manual – Click the “Connect” button on “WAN Information” in the Overview page to connect to  the Internet.  Idle Time : Time to last before disconnecting PPPoE session when it is idle. Enter preferred Idle Time  in minutes.  MTU : By default, it’s 1492 bytes. MTU stands for Maximum Transmission Unit. Consult with WISP for  a correct MTU setting.     ...
  • Page 68 User Manual TEW‐455APBO High Power Wireless Outdoor PoE Access Point  DNS : Check “No Default DNS Server” or “Specify DNS Server IP” radial button as desired to set up system  DNS.  Primary : The IP address of the primary DNS server.  Secondary : The IP address of the secondary DNS server.    MAC Clone : The MAC address is a 12‐digit HEX code uniquely assigned to hardware as identification.  Some ISPs require you to register a MAC address in order to access to Internet. If you have resisted the  computer’s network adapter MAC address with the ISP, please select “Clone MAC Address”.  Keep Default MAC Address : Keep the default MAC address of WAN port on the system.  Clone MAC Address : If you want to clone the MAC address of the PC, then click the Clone MAC  Address button. The system will automatically detect your PC's MAC address. The Clone MAC Address field will display MAC address of the PC connected to system. Click “Save” button can make clone  MAC effective.  Manual MAC Address : Enter the MAC address registered with your ISP.  Bandwidth : Administrator can control download and upload bandwidth. Default is Disable            Upload : The range is from  256 to 8192  in Kbits  Download : The range is from  256 to 8192  in Kbits    Click Save button to save your changes. Click Reboot button to activate your changes   ...

  • Page 69: Configure Ddns Setup

    User Manual TEW‐455APBO High Power Wireless Outdoor PoE Access Point  5.1.3 Configure DDNS Setup  Dynamic DNS allows you to map domain name to dynamic IP address.  Please click on System ‐> DDNS Setup and follow the below setting.    Enable: Default setting is “Disable”. Select “Enable” for the device to automatically update its WAN IP  address associated with the DDNS host name.  Service Provider: Select the preferred Service Provider from the drop‐down list. The options are  dyndns,  dhs, ods and tzo   Hostname: Host Name that is registered with the selected DDNS service  User Name & Password: User Name and Password are used to login DDNS service.    Click Save button to save your changes. Click Reboot button to activate your changes.   ...

  • Page 70: Site Survey

    User Manual TEW‐455APBO High Power Wireless Outdoor PoE Access Point  5.1.4 Site Survey  Use this tool to scan and locate WISP Access Points and select one to associate with.  Please click on Wireless ‐> Site Survey. Below depicts an example for site survey.  ESSID : Available Extend Service Set ID of surrounding Access Points.  MAC Address : MAC addresses of surrounding Access Points.  Channel : Channel numbers used by all found  Access Points.  Signal Level : Received signal strength of all found Access Points.  Security Type : Security type by all found  Access Points.  Setup : Click “Select” to configure settings and associate with chosen AP.  While clicking “Select” button in the Site Survey Table, the “ESSID” and “Security Type” will apply in the Wireless General  Setup. However, more settings are needed including Security Key.  For WMM and Security settings, please refer to section 3.3. For other system management, please refer to section 3.4.   ...

  • Page 71: Access Control List

    User Manual TEW‐455APBO High Power Wireless Outdoor PoE Access Point  5.2 Access Control List  5.2.1 IP Filter Setup  Allows  to  create  deny  or  allow  rules  to  filter  ingress  or  egress  packets  from  specific  source  and/or  to  destination IP address on wired (LAN) or Wireless (WAN) ports.  Filter rules could be used to filter unicast or  multicast packets on different protocols as shown in the IP Filter Setup. Important to note that IP filter rules  has precedence over Virtual server rules.  Please click on Advance ‐> IP Filter Setup and follow the below setting.  Source Address/Mask : Enter desired source IP address and netmask; i.e. 192.168.2.10/32.   Source Port : Enter a port or a range of ports as start:end; i.e. port 20:80  Destination Address/Mask : Enter desired destination IP address and netmask; i.e. 192.168.1.10/32   Destination Port : Enter a port or a range of ports as start:end; i.e. port 20:80  In/Out : Applies to Ingress or egress packets  Protocol : Supports TCP, UDP or ICMP.  Listen : Click Yes radial button to match TCP packets only with the SYN flag.   ...
  • Page 72 User Manual TEW‐455APBO High Power Wireless Outdoor PoE Access Point  Active : Deny to drop and Pass to allow per filter rules  Interface : The interface that a filter rule applies  All packets are allowed by default. Deny rules could be added to the filter list to filter out unwanted packets and leave  remaining allowed.   Click “Save” button to add IP filter rule. Total of 20 rules maximum allowed in the IP Filter List. All rules can be  edited or removed from the List. Click Reboot button to activate your changes.     When you create rules in the IP Filter List, the prior rules maintain higher priority. To allow limited access from  a subnet to a destination network manager needs to create allow rules first and followed by deny rules. So, if  you just want one IP address to access the system via telnet from your subnet, not others, the Example 1  demonstrates it, not rules in the Example 2.    Example 1 : Create a higher priority rule to allow IP address 192.168.2.2 Telnet access from LAN port  first, and deny Telnet access from remaining IP addresses in the same subnet.  Source  Destination           Rule  In/Out Protocol Listen  Action Side IP/Mask  Port  IP/Mask Port 1  192.168.2.2/32    192.168.2.254/32  22  In  TCP  n ...

  • Page 73: Mac Filter Setup

    User Manual TEW‐455APBO High Power Wireless Outdoor PoE Access Point  5.2.2 MAC Filter Setup  Allows to create MAC filter rules to allow or  deny unicast or multicast packets from limited  number  of MAC  addresses. Important to note that MAC filter rules have precedence over IP Filter rules.   Please click on Advance ‐> MAC Filter Setup and follow the below setting.  Access Control Type: By default, it’s “Disable”. Options are Disabled, Only Deny List MAC or Only Allow  List MAC.  Click Save button to save your change.  Two ways to set the Access Control List:  Only Allow List MAC.   The wireless clients in the ACL List will be allowed to access to Access Point; All others will be denied.  Only Deny List MAC.   The wireless clients in the ACL List will be denied to access to Access Point; All others will be allowed.     MAC Address : Enter MAC address (e.g. aa:bb:cc:00:00:0a) and click “Add” button, then the MAC address  should display in the ACL List.    There are a maximum of 20 clients allowed in this ACL List. The MAC addresses of the wireless clients can be  added and removed to the list using the Add and Delete buttons.    Click Reboot button to activate your changes   ...

  • Page 74: Resource Sharing

    User Manual TEW‐455APBO High Power Wireless Outdoor PoE Access Point  5.3 Resource Sharing  5.3.1 DMZ  DMZ is commonly work with the NAT functionality as an alternative of Virtual Server(Port Forwarding) while  wanting  all  ports  of  DMZ  host  visible  to  Internet  users.  Virtual  Server  rules  have  precedence  over  the  DMZ  rule.  In  order  to  use  a  range  of  ports  available  to  access  to  different  internal  hosts  Virtual  Server  rules  are  needed. ...

  • Page 75: Virtual Server (Port Forwarding)

    User Manual TEW‐455APBO High Power Wireless Outdoor PoE Access Point  5.3.2 Virtual Server (Port Forwarding)  “Virtual  Server”  can  also  referred  to  as  “Port  Forward”  as  well  and  used  interchangeably.  Resources  in  the  network  can  be  exposed  to  the  Internet  users  in  a  controlled  manner  including  on‐line  gaming,  video  conferencing or others via Virtual Server setup.  Don’t repeat ports’ usage to avoid confusion.  Please click on Advance ‐> Virtual Server and follow the below setting.  Virtual Server : By Default, It’s “Disable”. Check Enable radial button to enable Virtual Server.  Description : Enter appropriate message for resource sharing via Virtual Server.  Private IP : Enter corresponding IP address of internal resource to share.  ...
  • Page 76 User Manual TEW‐455APBO High Power Wireless Outdoor PoE Access Point  While creating multiple Virtual Server rules, the prior rules have higher priority. The Virtual server rules have  precedence over the DMZ one while both rules exist. Example 1 and 2 demonstrate proper usage of DMZ and  Virtual Server rules.    Example 1 : All connections should be redirected to 192.168.2.12 while DMZ is enabled. Since Virtual  Server rules have precedence over the DMZ rule all connections to TCP port 22 will be directed to TCP  port 22 of 192.168.2.10 and remaining connections to port  TCP 20~80 will be redirected to port TCP  20~80 of 192.168.2.11            DMZ Enabled : 192.168.2.12  Rule  Protocol   Private IP  Private Port Public Port 1  TCP  192.168.2.10  2  TCP  192.168.2.11  20:80 20:80     Example 2 : All connections should be redirected to 192.168.2.12 while DMZ is enabled. Since Virtual  Server rules have precedence over the DMZ rule all other connections to TCP port 20~80 will be  redirected to port 20~80 of 192.168.2.11. The rule 2 won’t take effect.        DMZ Enabled : 192.168.2.12  Rule  Protocol   Private IP ...

  • Page 77: System Status

    User Manual TEW‐455APBO High Power Wireless Outdoor PoE Access Point  5.4 System Status  This section breaks down into subsections of System Overview, DHCP Clients, Extra Information and Event Log.  5.4.1 System Overview  Detailed  information  on  System,  WAN  Information,  LAN  Information  and  CPE  Wireless  Information  can  be  reviewed via this page.   System : Display the information of the system.                      System Name : The name of the system.  Operating Mode : The mode currently in service.  Location : The reminding note on the geographical location of the system.   Description : The reminding note of the system.   Firmware Version : The current firmware version installed.  Firmware Date : The build time of the firmware installed.  Device Time : The current time of the system.  System Up Time : The time period that system has been in service since last reboot.    WAN Information : Display the information of the WAN interface. ...
  • Page 78 User Manual TEW‐455APBO High Power Wireless Outdoor PoE Access Point  Mode : Supports Static, Dynamic, and PPPoE modes.  Reconnect Mode : The current reconnect mode of the PPPoE.  MAC Address : The MAC address of the WAN port.  IP Address : The IP address of the WAN port.  IP Netmask : The IP netmask of the WAN port.  IP Gateway : The gateway IP address of the WAN port.  Primary DNS : The primary DNS server in service.  Secondary DNS : The secondary DNS server in service.  Receive bytes : The total received packets in bytes on the WAN port.  Receive packets : The total received packets of the WAN port.  Transmit bytes : The total transmitted packets in bytes of the WAN port.  Transmit packets : The total transmitted packets of the WAN port.     ...
  • Page 79 User Manual TEW‐455APBO High Power Wireless Outdoor PoE Access Point  CPE Wireless  Information : Display the information of the Wireless interface.  ESSID : Display Extended Service Set ID of the wireless currently.  Security : Display security type of the wireless currently.  Status : Display connection status of the wireless currently.    If  the  system  associate  with  AP,  the  BSSID,  RSSI  and  Last  Tx  Time  will  be  show  up.  Below  depicts  the  examples for associated AP of Wireless Information.                  BSSID : Indicate the Basic Service Set ID of the associated AP  RSSI : Indicate the RSSI of the associated AP.  Last Tx Time : Indicate the last receive packet of the associated AP    LAN Information : Display total received and transmitted statistics on the LAN interface. ...
  • Page 80 User Manual TEW‐455APBO High Power Wireless Outdoor PoE Access Point  MAC Address : The MAC address of the LAN port.  IP Address : The IP address of the LAN port.  IP Netmask : The IP netmask of the LAN port.  Receive bytes : The total received packets in bytes on the LAN port.  Receive packets : The total received packets of the LAN port.  Transmit bytes : The total transmitted packets in bytes of the LAN port.  Transmit packets : The total transmitted packets of the LAN port.   ...

  • Page 81: Dhcp Clients

    User Manual TEW‐455APBO High Power Wireless Outdoor PoE Access Point  5.4.2 DHCP Clients  Users could retrieve DHCP server and DHCP clients’ IP/MAC address via this page.   IP address : IP addresses to LAN devices by DHCP server.  MAC address : MAC addresses of LAN devices.  Expired In : Shows how long the leased IP address will expire.   ...

  • Page 82: Command Line Interface(Cli)

    User Manual TEW‐455APBO High Power Wireless Outdoor PoE Access Point  6. Command Line Interface(CLI)  Help, showinfo, pwinfo, set, reboot, default and password functions are available via Telnet session.  6.1 Accessing the CLI with Telnet  Follow these steps to access CLI via Telnet in the Windows XP:  Click Start ‐> Run, and type “cmd” in the “Run” field. The DOS command window appears.  Enter “telnet 192.168.10.100” to connect with system.  Enter username and password, which are root and root by default, in the Telnet session,    ...

  • Page 83: Accessing The Cli With Ssh Utility

    User Manual TEW‐455APBO High Power Wireless Outdoor PoE Access Point  6.2 Accessing the CLI with SSH Utility   Follow these steps to access CLI with SSH Utility (Putty) in Windows XP:  You could access CLI with SSH Utility. Below is an example using “PuTTY” utility, which is a freeware. Please  see license agreement at this link http://www.chiark.greenend.org.uk/~sgtatham/putty/licence.html .  TRENDnet does not provide support and warranty for using this software.  Execute Putty.exe to prompt the “PuTTY Configuration“ window. Enter IP address 192.168.10.100 on the  “Host Name (or IP address)” field and select “SSH” on the “Connection type” field. Click “Open” button to  open SSH session                           Enter username and password, which are root and root by default, in the SSH session.    ...

  • Page 84: Using The Cli

    User Manual TEW‐455APBO High Power Wireless Outdoor PoE Access Point  6.3 Using the CLI  After accessing the CLI, the administrator can use command on the system.  Using help command : Display all commands and descriptions                  Using showinfo command : Display System and LAN informations  Using pwinfo command : Type pwinfo command, the Wireless Information Display Utility appears.  Choose Device : Select the desired wireless interface, ath0‐ath7 or wds0‐ wds7  AP Mode : Display desired AP or WDS device(interface) from ath0 to ath7 or wds0 to wds7.   WDS Mode : Display desired WDS device(interface) from wds0 to wds7.    ...
  • Page 85 User Manual TEW‐455APBO High Power Wireless Outdoor PoE Access Point  CPE Mode : Display CPE device(Interface) ath0.                    'Q'uit : Type Q to close this utility.  'W'ireless : Type W to open Choose Device window.  'S'ignal : Type S to open Peer MAC Address window. Type the desired MAC address of associated peer  to display.  Click Enter to show signal strength of associated peer. The unit is RSSI.         ...
  • Page 86 User Manual TEW‐455APBO High Power Wireless Outdoor PoE Access Point  Using : The used device of system currently.  Watching : The MAC address of specified peer currently.  Signal : Indicate signal strength of specified peer currently.  S'T'op‐Signal : Type T to stop display signal strength.   'P'ing : Type P to open “Ping” window.                Destination : Enter IP address of  destination.  Specify Packet Size : Enter packet size.  Flood Ping : Enter “‐f” to flood and Space to not flood.    Click Enter to start PINGing.       Click” I” to stop, and display PING statistics.          Using set command : Type set command to change IP address, netmask , gateway and operating mode.   ...
  • Page 87 User Manual TEW‐455APBO High Power Wireless Outdoor PoE Access Point                  Using reboot command : Restart the system  Using default command : Restore system default settings  Using password command : Change root password  ...

  • Page 88: Appendix A.   Web Gui Valid Characters

    User Manual TEW‐455APBO High Power Wireless Outdoor PoE Access Point  Appendix A.   WEB GUI Valid Characters   Table A  WEB GUI Valid Characters  Block  Field  Valid  Characters LAN  IP Address  IP Format; 1‐254 IP Netmask  128.0.0.0 ~ 255.255.255.252 IP Gateway  IP Format; 1‐254 Primary  IP Format; 1‐254 Secondary  IP Format; 1‐254 Hostname  Length : 32 0‐9, A‐Z, a‐z  @ ‐ _ .  WAN  Manual MAC Address  12 HEX chars IP Address  IP Format; 1‐254 IP Netmask  128.0.0.0 ~ 255.255.255.255 IP Gateway  IP Format; 1‐254 Hostname  Length : 32 0‐9, A‐Z, a‐z  @ ‐ _ .  User name  Length : 32 0‐9, A‐Z, a‐z  ~ ! @ # $ % ^ * ( ) _ + ‐ { } | : < > ? [ ] / ; ` ,  . =  Password ...
  • Page 89 User Manual TEW‐455APBO High Power Wireless Outdoor PoE Access Point  Block  Field  Valid  Characters Management  System Name  Length : 32 0‐9, A‐Z, a‐z  Space  ~ ! @ # $ % ^ * ( ) _ + ‐ { } | : < > ? [ ] / ; ` ,  . =  Description  Length : 40 0‐9, A‐Z, a‐z  Space  ~ ! @ # $ % ^ * ( ) _ + ‐ { } | : < > ? [ ] / ; ` ,  . =  Location  Length : 32 0‐9, A‐Z, a‐z  Space  ~ ! @ # $ % ^ * ( ) _ + ‐ { } | : < > ? [ ] / ; ` ,  . =  New Password  Length : 4 ~ 30   0‐9, A‐Z, a‐z  ~ ! @ # $ % ^ * ( ) _ + ‐ { } | : < > ? [ ] / ; ` ,  . =  Check New Password  Length : 4 ~ 30 0‐9, A‐Z, a‐z  ~ ! @ # $ % ^ * ( ) _ + ‐ { } | : < > ? [ ] / ; ` ,  . =  HTTP Port  1 ~ 65535 HTTPS Port  1 ~ 65535 Telnet Port  1 ~ 65535 SSH Port  1 ~ 65535 SNMP  RO community  Length : 32 0‐9, A‐Z, a‐z ...
  • Page 90 User Manual TEW‐455APBO High Power Wireless Outdoor PoE Access Point  Block  Field  Valid  Characters General Setup  ESSID  Length : 31 (CPE Mode)  0‐9, A‐Z, a‐z  ~ ! @ # $ % ^ * ( ) _ + ‐ { } | : < > ? [ ] / ; ` ,  . =  WEP Key  10, 26, 32 HEX chars Pre‐shared Key  8 ~ 63 ASCII chars; 64 HEX chars Advanced Setup  Slot Time  1 ~ 1489   ACK Time  1 ~ 372 CTS Time 1 ~ 744 RSSI Threshold  ‐128 ~ 127 Beacon Interval  1 ~ 5000 DTIM Interval  1 ~ 15 Fragment Threshold  256 ~ 2346 RTS Threshold  1 ~ 2346 Advanced Setup  Slot Time  1 ~ 1489 (CPE Mode)  ACK Time  1 ~ 372 CTS Time 1 ~ 744 Fragment Threshold ...
  • Page 91 User Manual TEW‐455APBO High Power Wireless Outdoor PoE Access Point  Block  Field  Valid  Characters Description  Length : 32 0‐9, A‐Z, a‐z  Space  ~ ! @ # $ % ^ * ( ) _ + ‐ { } | : < > ? [ ] / ; ` ,  . =  WEP Key  10, 26, 32 HEX chars AES Key  32 HEX chars IP Filter   Source Address  IP Format; 1‐254 Source Mask  0 ~ 32 Source Port  1 ~ 65535 Destination Address  IP Format; 1‐254 Destination Mask  0 ~ 32 Destination Port  1 ~ 65535 MAC Filter   MAC address  MAC Format; 12 HEX chars Virtual Server  Description  Length : 32 0‐9, A‐Z, a‐z  space  ~ ! @ # $ % ^ * ( ) _ + ‐ { } | : < > ? [ ] / ; ` ,  . =  Private IP  IP Formate; 1‐254 Private Port  1 ~ 65535 Public Port ...

  • Page 92: Appendix B.   Network Manager Privileges

    User Manual TEW‐455APBO High Power Wireless Outdoor PoE Access Point  Appendix B.   Network manager Privileges  There are two system management accounts for maintaining the system; namely, the root and admin accounts are with different  levels of privileges. The root manager account is empowered with full privilege to Read & Write while the admin manager account is  Read only.  The following table display CPE admin account’s privileges.     Main Menu  Sub Menu  Group  Admin Privilege  Operating Mode Read  WAN  Read  LAN    Read & Write  System  DDNS Setup Read & Write Time    Read & Write  SNMP Setup Read  UPNP    Read & Write  General    Read  Advanced    Read  Wireless  Site Survey    Read  DMZ ...

  • Page 93: Appendix C.   Enabling Upnp In Windows Xp

    User Manual TEW‐455APBO High Power Wireless Outdoor PoE Access Point  Appendix C.   Enabling UPnP in Windows XP   Open the “Add/Remove Programs” control panel, and then click on “Add/Remove Windows Components” in the sidebar. Scroll  down and find “Networking Services”, highlight it, and then click Details.                                 In  the “Networking  Services”  window, ensure  “Internet  Gateway  Device”  and “UPnP  User  Interface”  options  are  checked. If  they are not, check to enable them, as shown below, and click Ok to continue.                ...
  • Page 94 User Manual TEW‐455APBO High Power Wireless Outdoor PoE Access Point  Next, in the “Control panel”, open the “Administrative Tools” and then open “Services”. Scroll down until you find the “SSDP  Discovery  Interface”.  If  the  Status  is  not  Started,  double‐click  on  SSDP  Discovery  Interface  to  open  the  service  properties.  Change the startup type to Automatic, then close the properties. Now, right‐click on SSDP Discovery Services, and choose Start  from the pop‐up menu. The SSDP Discovery Service will then be running and start each time you boot.                           After enabling UPnP and starting the SSDP Discovery Service, it may take few minutes for the TEW‐455APBO to be discovered  and appear in your “My Network Places”.       ...

  • Page 95: Limited Warranty

      If a product does not operate as warranted during the applicable warranty period, TRENDnet shall reserve the  right, at its expense, to repair or replace  the defective product or part and  deliver an equivalent product or  part to the customer. The repair/replacement unit’s warranty continues from the original date of purchase. All  products  that  are  replaced  become  the  property  of  TRENDnet.  Replacement  products  may  be  new  or  reconditioned.  TRENDnet  does  not  issue  refunds  or  credit.  Please  contact  the  point‐of‐purchase  for  their  return policies.    TRENDnet  shall  not  be  responsible  for  any  software,  firmware,  information,  or  memory  data  of  customer ...
