Fnirsi HRM-10 Manual

Fnirsi HRM-10 Manual

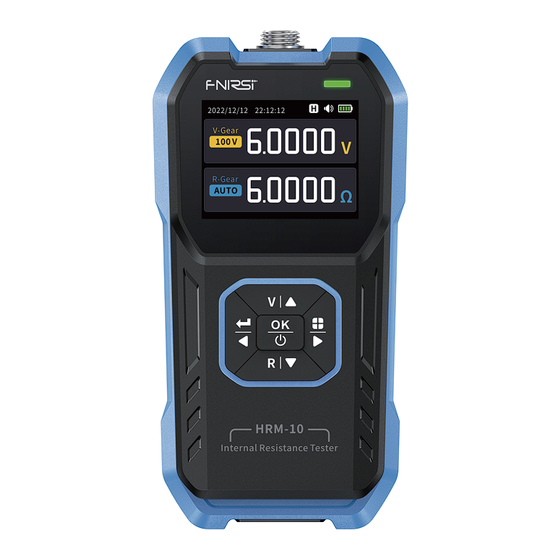

High-precision internal resistance tester
Hide thumbs Also See for HRM-10:

Advertisement

Quick Links

Download this manual
HRM-10
高精度内阻测试仪
High-precision internal resistance tester

Advertisement

loading
Need help?

Need help?

Do you have a question about the HRM-10 and is the answer not in the manual?

Questions and answers

Related Manuals for Fnirsi HRM-10

Summary of Contents for Fnirsi HRM-10

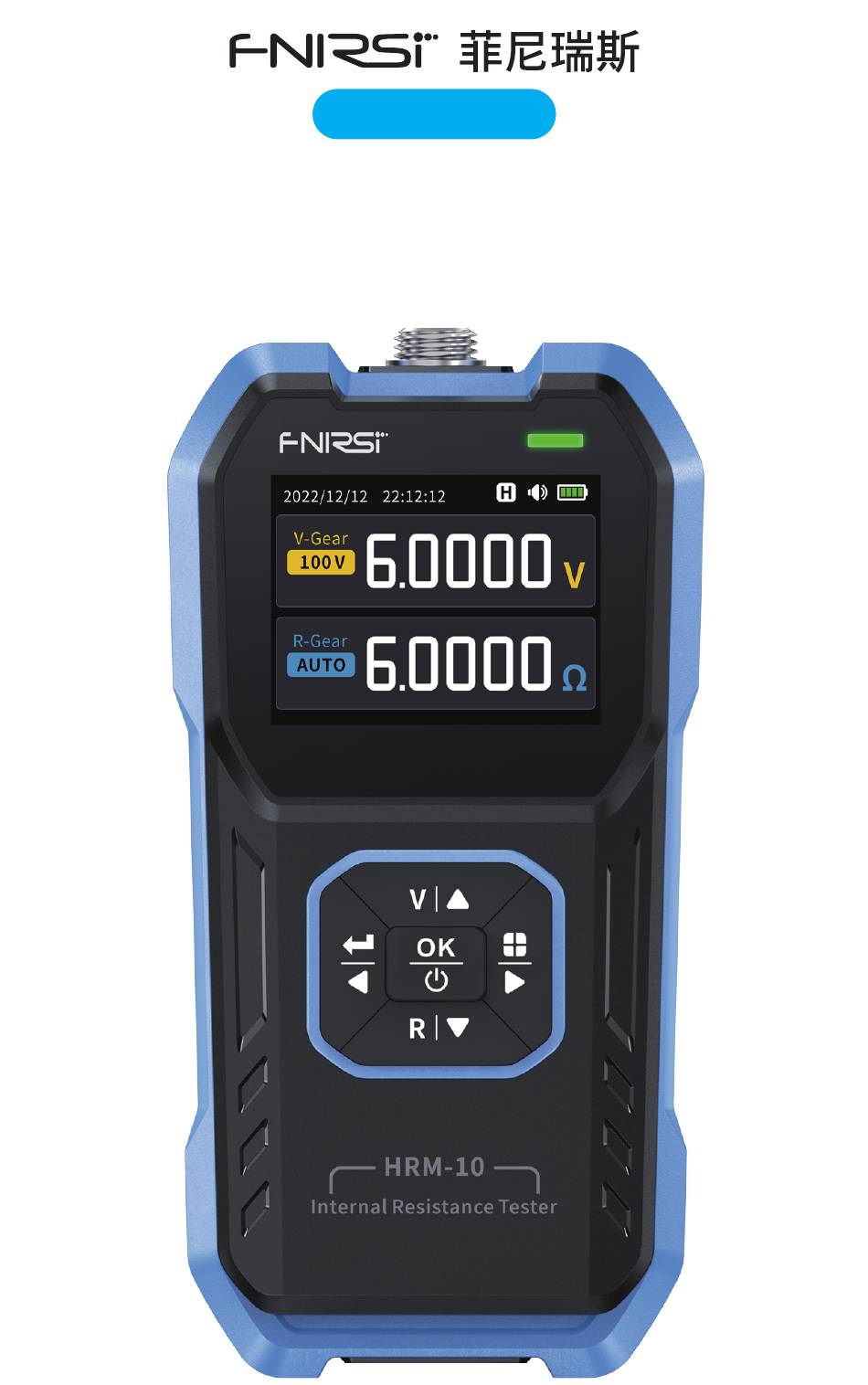

  • Page 1 HRM-10 高精度内阻测试仪 High-precision internal resistance tester...
  • Page 2 目 录...
  • Page 3 CATALOG...
  • Page 4 СОДЕРЖАНИЕ...
  • Page 5 ÍNDICE...
  • Page 6 用户须知 ●本手册详细介绍了产品的使用方法、 注意事项以及相关事项， 在使用产 品之前， 请详细阅 读手册， 以便发挥产品的最佳性能。 ●不要在易燃、 易爆的环境中使用仪器。 ●仪器更换的废旧电池和报废的仪器不可与生活垃圾一同处理请按国家 或者当地的相关 法律规定处理。 ●当仪器出现任何质量问题或者对使用仪器有疑问时， 可联系 “菲尼瑞斯 -FNIRSI” 在线客服或厂家， 我们将在第一时间为您解决。 一、 产品简介 “HRM-10” 是我司推出的首款手持高精度内阻仪。 这是一款真四线测量的 内阻仪， 设计精巧， 携带方便， 机器可以自动同时测试内阻和电压值， 测量 结果同屏显示， 也可以手动调整电压和电阻档位。 该产品具有分选模式， 根据用户设定的阈值， 自动筛选电池的好坏， 同时还支持历史记录以及导 出历史测量的数据表格。...
  • Page 7 二、 面板介绍 测试线接口 屏幕显示 按键区域...
  • Page 8 充电/数据传输 充电指示灯 复位孔 设备支架...
  • Page 9 三、 参数介绍 电压 电阻 量程 0—±100V （DC） 0 — 200Ω ±0.5% 精度 ±0.5% 自动、 20mΩ、 200mΩ、 自动、 1V、 10V、 100V 档位 2Ω、 20Ω、 200Ω 仪器测试信号频率 交流1Khz 充电 TYPE-C接口 （5V/1A） 内置电池 1000mAh锂电池 用户校准 支持 支持 分选模式 历史记录 支持 记录数据导出 支持 工作环境 -10℃⸺+45℃，...
  • Page 10 四、 操作说明 ①开机： 短按 开机 ②关机： 长按 关机 ③调节电压档位： 短按 选择电压档位， 然后再短按 切换量 程。 ④调节电阻档位： 短按 选择电阻档位， 然后再短按 切换量 程。 ⑤分选模式： 长按 进入菜单， 选择分选模式点击 进入分选模式。 在 分选模式下有8组自定义设置的阀值数据组， 短按 切换数据 组， 选择要设置的阈值。 在分选模式下， 会自动评判测试结果与 设定的阈值区间做比较， 评判通过还是失败， 从而筛选出合格的器件， 同 时评判也会自动保存在历史记录当中。 ⑥导出数据到电脑： 将设备通过USB转TYPEC线连接电脑， 就会弹出一个 U盘，...
  • Page 11 六、 注意事项 ●机器不可输入大于 100V 的直流电压。 任何条件下不可输入交流电压。 ●避免高温， 潮湿环境。 防止接口及电路受潮氧化。 ●如长时间不用请保持电池有 50%电量 （或者电池电压 3.7V-3.9V 间） ， 以延长寿命。 ●开尔文夹测试线的使用： 测量电池时夹子必须是张开状态， 每只夹子的 两金属片之间不能有直接接触， 都要和电池电极接触良好， 否则不能 稳定准确测量。 七、 生产信息 产品名称： 高精度智能内阻仪 品牌/型号： FNIRSI/HRM-10 服务电话： 0755-28020752 生产商： 深圳市菲尼瑞斯科技有限公司 网址： www.fnirsi.cn 地址： 广东省深圳市龙华区大浪街道伟达工业园C栋西边8楼 执行标准： DL/T 1397.5-2014...

  • Page 12: Product Introduction

    We will promptly assist you. 1.Product Introduction The "HRM-10" is our company's first handheld high-precision internal resistance meter. It is a true four-wire measurement internal resistance meter, designed with precision, convenient to carry. The device can automatically test internal resistance and voltage values simultaneously, with measurement results displayed on the screen.

  • Page 13: Panel Introduction

    2.Panel Introduction Test line interface Screen display Button area...
  • Page 14 Charging/ data transfer Charging indicator light Device holder Reset hole...

  • Page 15: Parameter Introduction

    3.Parameter Introduction Voltage Resistances 0 — 200Ω 0—±100V （DC） Measuring range ±0.5% ±0.5% Accuracy Automatic, 1V, Automatic, 20mΩ, 10V, 100V 200mΩ,2Ω, 20Ω, 200Ω Gear AC 1Khz Instrument test signal frequency TYPE-C interface (5V/1A) Rechargeable 1000mAh lithium battery Built-in battery Support User Calibration Support Sorting Mode...
  • Page 16 4.Operating Instructions ①Power on:Short press to power on. ②Shut down: long press to shut down. ③Adjust voltage: short press to select voltage, then short press to switch range. ④Adjust the resistance: short press to select resistance, then short press to switch the range. ⑤Sorting Mode:Long press to enter the menu, select Sorting Mode and click...

  • Page 17: Firmware Update

    7.Contact Us Any FNIRSI'users with any questions who comes to contact us will have our promise to get a satisfactory solution + an Extra 6-Month Warranty to thanks for your support! By the way, we have created an interesting community, welcome to contact FNIRSI staff...

  • Page 18: Описание Устройства

    дальнейшей утилизации. ●В случаи возникновения проблем с качеством либо у вас имеются вопросы по его использованию, пожалуйста, свяжитесь со службой поддержки клиентов FNIRSI, и мы с радостью поможем их решить. 1.Описание устройства "HRM-10" — это первый ручной высокоточный тестер внутреннего...
  • Page 19 2.Описание элементов управления Разъем для подключения щупа Дисплей Функцио- нальные кнопки...
  • Page 20 Разъем для зарядки\передачи данных Световой индикатор заряда Держатель Кнопка сброса настроек...

  • Page 21: Характеристики Устройства

    3.Характеристики устройства Напряжение Сопротивление Диапазон 0—±100В (DC) 0 — 200Ω измерений ±0.5% ±0.5% Погрешность Автоматический, Автоматический, 20mΩ, Режимы 1В, 10В, 100В 200mΩ,2Ω, 20Ω, 200Ω Частота AC 1Khz тестового сигнала Параметры TYPE-C (5В/1A) зарядки Емкость 1000mAh встроенной батареи Пользовательская Да калибровка Да...
  • Page 22 4.Описание основных операций ①Включение питания: нажмите кнопку ②Выключение питания: удерживайте кнопку ③Настройка напряжения: нажмите кнопку для выбора напряжения, после нажмите кнопку для переключения диапазона измерения. ④Настройка сопротивлений: нажмите кнопку для выбора сопротивления, после нажмите для переключения диапазона измерения. ⑤Режим сортировки: удерживайте кнопку для...

  • Page 23: Обновление Встроенного По

    5.Обновление встроенного ПО Подключите устройство к компьютеру с помощью кабеля USB Type-C, удерживайте левую кнопку и кнопку включения питания, чтобы перейти в режим обновления. На компьютере должен появится USB-накопитель, переместите прошивку на USB-накопитель, обновление произойдет автоматически. 6.Меры предосторожности ●Устройство не может подавать постоянный ток выше 100В. Напряжение...

  • Page 24: Контактная Информация

    7.Контактная информация Все владельцы устройств FNIRSI у которых возникли любые вопросы по их использованию, и которые обратятся к нам, получат гарантированную поддержку с нашей стороны для разрешения ваших вопросов по нашим продуктам. В дополнение мы продлим вашу текущую гарантию на...
  • Page 25 "FNIRSI" ou o fabricante. Iremos ajudá-lo prontamente. 1.Introdução do produto O "HRM-10" é o primeiro medidor portátil de resistência interna de alta precisão da nossa empresa. É um verdadeiro medidor de resistência interna de medição a quatro fios, concebido com precisão e fácil de transportar.
  • Page 26 2.Introdução do painel Interface da linha de teste Ecrã de visualização Área de botões...
  • Page 27 Carregamento/ transferência de dados Luz indicadora de carregamento Suporte do Orifício de dispositivo reposição...
  • Page 28 3.Introdução de parâmetros Tensão Resistência 0 — 200Ω 0—±100V （DC） Gama de medição ±0.5% ±0.5% Precisão Automático, Automático, 20mΩ, 1V, 10V, 100V 200mΩ,2Ω, 20Ω, 200Ω Engrenagem AC 1Khz Frequência do sinal de teste do instrumento Interface TYPE-C (5V/1A) Recarregável Bateria de lítio de 1000mAh Bateria incorporada Suportado...

  • Page 29: Instruções De Utilização

    4.Instruções de utilização ①Ligar: Premir brevemente para ligar. ②Desligar: premir longamente para desligar ③Ajustar a tensão: premir brevemente para selecionar a tensão e, em seguida, premir brevemente para mudar de gama. ④Ajustar a resistência: premir brevemente para selecionar o nível de resistência e, em seguida, premir brevemente para mudar a gama.

  • Page 30: Atualização Do Firmware

    7.Contate-nos Qualquer utilizador da FNIRSI que tenha dúvidas e que nos contacte terá a nossa promessa de obter uma solução satisfatória + uma garantia extra de 6 meses para agradecer o seu apoio! A propósito, criámos uma comunidade interessante, convidamos o...
