Summary of Contents for Fnirsi HRM-10

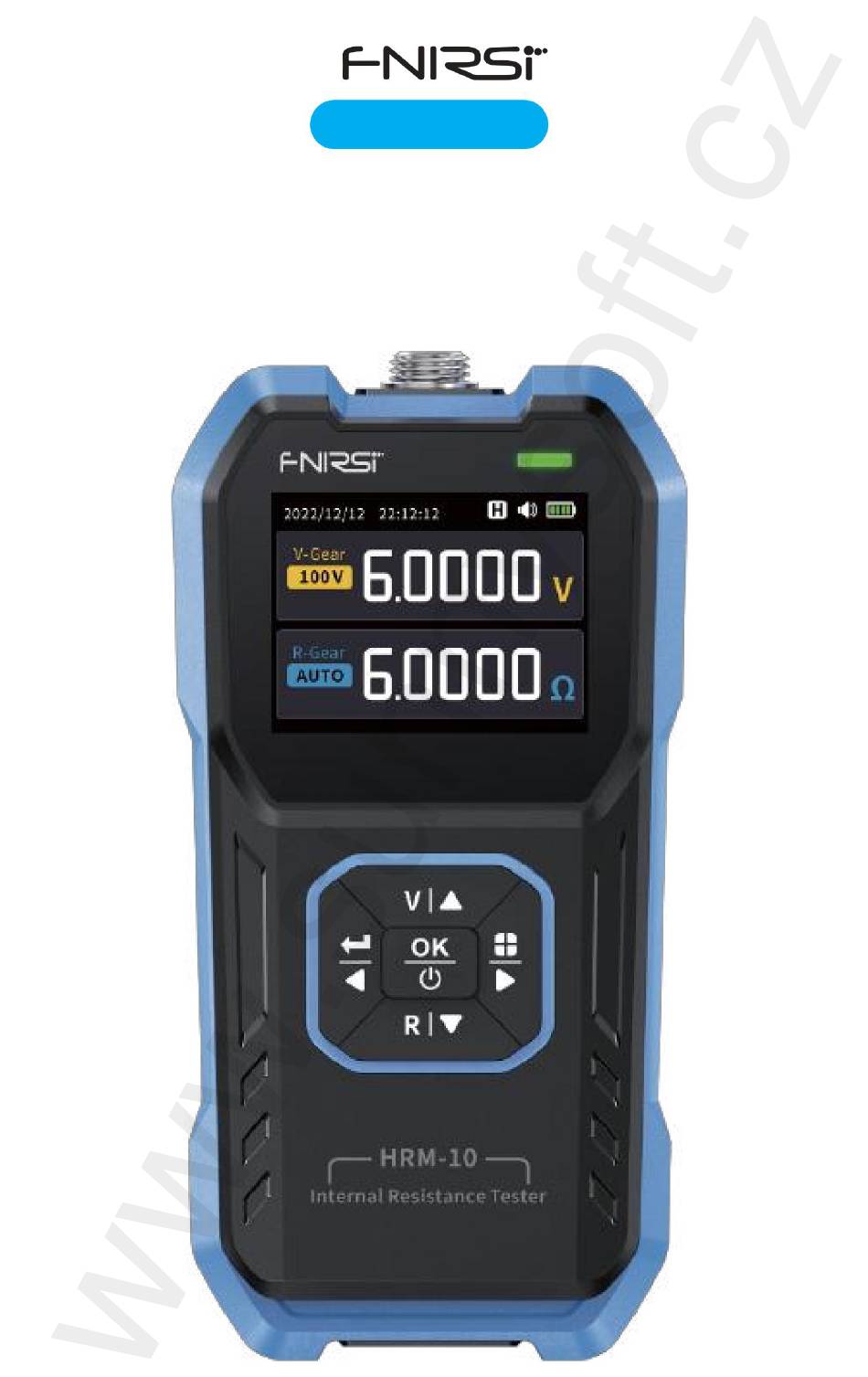

- Page 1 HRM-10 Batterie-Innenwiderstandsmessgerät © Sunnysoft sro, Vertriebspartner...
- Page 2 Gesetze. • Bei Qualitätsproblemen oder Fragen zum Gerät Bei Fragen zur Nutzung des Gerätes wenden Sie sich bitte an den Online- Kundenservice „FNIRSI“ oder den Hersteller. Wir helfen Ihnen umgehend. 1.PRODUKTEINFÜHRUNG „HRM-10“ ist das erste tragbare hochpräzise Innenwiderstandsmessgerät unseres Unternehmens. Dies ist ein echtes Innenwiderstandsmessgerät mit vier Leitern, das hochgenau und bequem zu tragen ist.
- Page 3 2. EINFÜHRUNGSPANEEL Testleitungsschnittstelle Bildschirmanzeige Schaltflächenber © Sunnysoft sro, Vertriebspartner...
- Page 4 Laden/Datenübertragung Ladekontrollleuchte Loch zurücksetzen Gerätehalter © Sunnysoft sro, Vertriebspartner...
- Page 5 3.PARAMETER STROMSPANNUNG WIDERSTAND 0 - 200ÿ Messbereich 0–±100ÿV (Gleichspannung) ±0,5 % ±0,5 % Genauigkeit Automatisch, 1V, Automatisch, 20 mÿ, 200 Abschlüsse 10 V, 100 V mÿ, 2 ÿ, 20 ÿ, 200 ÿ Wechselstrom 1 kHz Prüfhäufigkeit Laden TYPE-C-Schnittstelle (5V/1A) 1000mAh Lithiumbatterie Eingebauter Akku Kalibrierung Unterstützung...
- Page 6 4. BEDIENUNGSANLEITUNG ÿEinschalten: Zum Einschalten kurz drücken. ÿAusschalten: Zum Ausschalten lange drücken. ÿSpannungseinstellung : kurz drücken, um die Spannung auszuwählen, dann kurz drücken den Bereich umschalten. ÿWiderstandseinstellung: kurz drücken Widerstand wählen und dann Drücken Sie kurz / um den Bereich zu wechseln. ÿSortiermodus : Lange drücken, um das Menü...
-
Page 7: Firmware Update
7. KONTAKTIEREN SIE UNS Jedem FNIRSI-Benutzer, der sich mit Fragen an uns wendet, versprechen wir eine zufriedenstellende Lösung + eine zusätzliche 6-monatige Garantie als Dankeschön für seine Unterstützung! Übrigens haben wir eine interessante Community erstellt, Sie können FNIRSI-Mitarbeiter kontaktieren und unserer Community beitreten. - Page 8 HRM-10 High-precision internal resistance tester...
- Page 9 CATALOG...
-
Page 10: Product Introduction
We will promptly assist you. 1.Product Introduction The "HRM-10" is our company's first handheld high-precision internal resistance meter. It is a true four-wire measurement internal resistance meter, designed with precision, convenient to carry. The device can automatically test internal resistance and voltage values simultaneously, with measurement results displayed on the screen. -
Page 11: Panel Introduction
2.Panel Introduction Test line interface Screen display Button area... - Page 12 Charging/ data transfer Charging indicator light Device holder Reset hole...
-
Page 13: Parameter Introduction
3.Parameter Introduction Voltage Resistances 0 — 200Ω 0—±100V （DC） Measuring range ±0.5% ±0.5% Accuracy Automatic, 1V, Automatic, 20mΩ, 10V, 100V 200mΩ,2Ω, 20Ω, 200Ω Gear AC 1Khz Instrument test signal frequency TYPE-C interface (5V/1A) Rechargeable 1000mAh lithium battery Built-in battery Support User Calibration Support Sorting Mode... - Page 14 4.Operating Instructions ①Power on:Short press to power on. ②Shut down: long press to shut down. ③Adjust voltage: short press to select voltage, then short press to switch range. ④Adjust the resistance: short press to select resistance, then short press to switch the range. ⑤Sorting Mode:Long press to enter the menu, select Sorting Mode and click...
- Page 15 7.Contact Us Any FNIRSI'users with any questions who comes to contact us will have our promise to get a satisfactory solution + an Extra 6-Month Warranty to thanks for your support! By the way, we have created an interesting community, welcome to contact FNIRSI staff...
