• Plaats het kettingwielafdekking (22) weer terug. Let
erop dat de binnenliggende kettingspanstift (23) in
het passende boorgat (25) van het geleideblad (16)
zit. Verstel evt. de kettingspanschroef (21) met de
bougiesleutel / sleufschroevendraaier (28).
• Schroef beide bevestigingsmoeren (20) er met de
hand weer op. Draai ze echter nog niet helemaal
vast.
• Draai met de bougiesleutel / sleufschroevendraaier
(28) de kettingspanschroef (21) met de klok mee,
tot het onderste deel van de zaagketting (17) in het
geleideblad (16) valt. De zaagketting (17) moet te-
gen de onderzijde van het blad aanliggen. Als de
kettingrem ontgrendeld is, moet het mogelijk zijn
om de zaagketting (17) met de hand over het gelei-
deblad (16) te trekken.
aanwijzing
Een nieuwe zaagketting (17) rekt op en moet vaker
worden opgespannen.
• Draai beide bevestigingsmoeren (20) stevig vast
met de bougiesleutel / sleufschroevendraaier (28).
13.9 De zaagketting slijpen en onderhouden
m WAARSCHUWING
Gevaar voor letsel!
Draag altijd veiligheidshandschoenen als u de zaag-
ketting (17) aanraakt. Letselgevaar door de scherpe
snijschakels!
De juist geslepen zaagketting (17)
Een correct geslepen zaagketting (17) gaat moeite-
loos door het hout en heeft daarbij weinig druk nodig.
Werk niet met een botte of beschadigde zaagketting
(17). Er is dan meer fysieke inspanning nodig, de tril-
lingen nemen toe en het leidt tot onbevredigende re-
sultaten en meer slijtage.
• Reinig de zaagketting (17) regelmatig.
• Controleer de zaagketting (17) op breuken in de
schakels en op beschadigde klinknagels.
• De zaagketting (17) mag alleen door ervaren ge-
bruikers worden geslepen!
• Houd rekening met onderstaande hoeken en ma-
ten. Als de zaagketting (17) niet goed is geslepen
of de zaagdiepte te gering is, bestaat er een ver-
hoogd risico op terugslageffecten die verwondin-
gen tot gevolg kunnen hebben! De zaagketting (17)
kan niet op het zwaard worden vastgezet. Het is
daarom het beste om de zaagketting (17) van het
zwaard te nemen en daarna te slijpen.
• Kies het juiste slijpgereedschap voor de ket-
tingsteek.
De kettingsteek (bijv. 3/16") staat op elke snijschakel
als dieptemaat vermeld.
94 | NL
Gebruik uitsluitend speciale vijlen voor zaagket-
tingen!
Andere vijlen hebben een verkeerde vorm en geven
een verkeerd slijpresultaat. Kies de diameter van vijl
op basis van de kettingsteek. Neem beslist onder-
staande hoek in acht bij het slijpen van de zaagscha-
kels.

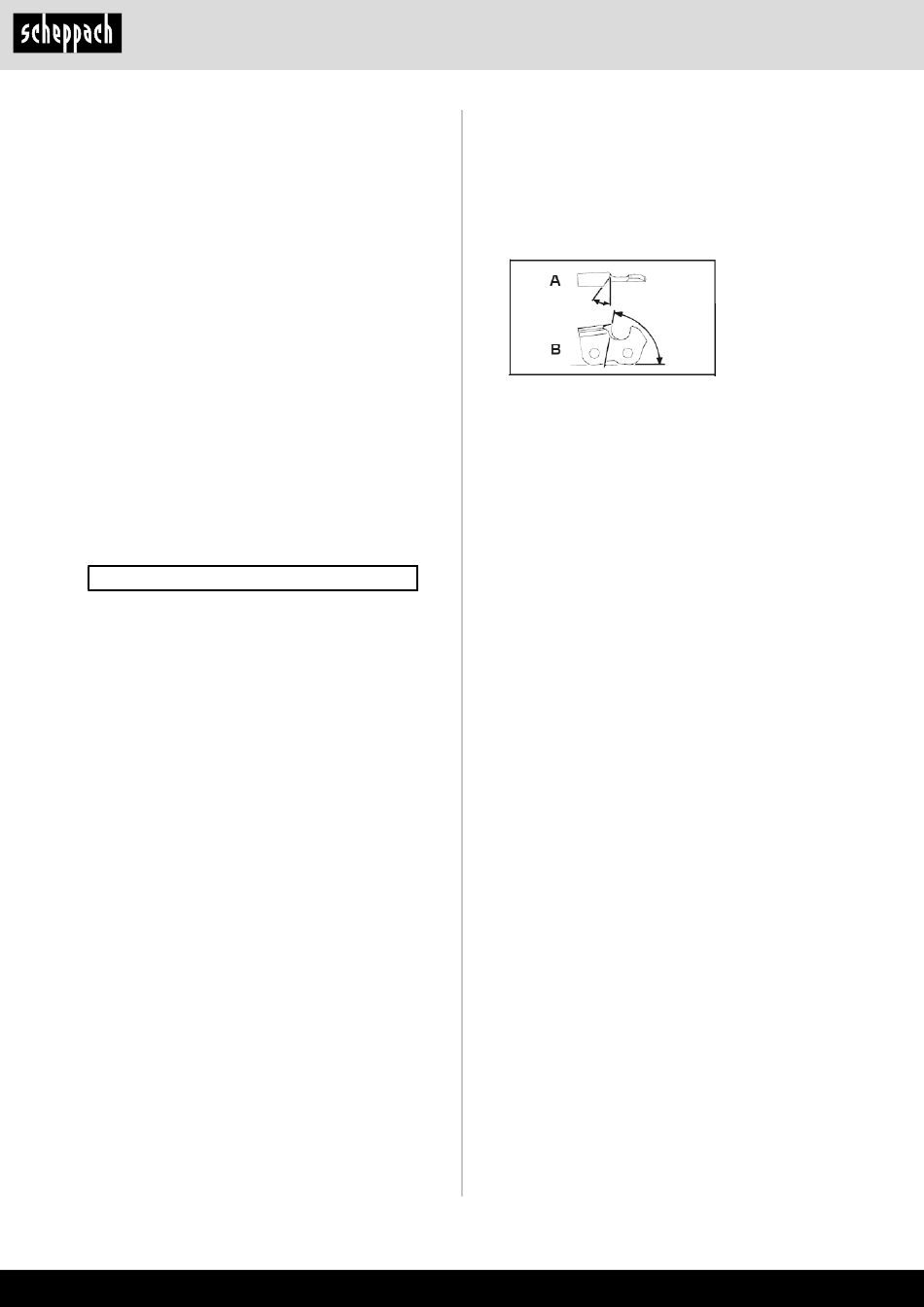

A = vijlhoek
B = hoek van de zijplaat
Deze hoek moet identiek zijn voor alle zaagschakels.
Bij onregelmatig geslepen hoeken zal de zaagketting
(17) onregelmatig lopen, snel slijten en voortijdig bre-
ken.
Aan deze eisen kan alleen worden voldaan door re-
gelmatig en voldoende lang te oefenen. Houd reke-
ning met het volgende:
• Gebruik een vijlgeleider.
• Een vijlgeleider moet worden gebruikt als de zaag-
ketting (17) met de hand wordt geslepen. De juiste
vijlhoek staat hierop aangegeven.
1. Houd de vijl horizontaal (onder de juiste hoek ten
opzichte van het zwaard) en vijl volgens de hoek-
markering op de vijlgeleider. Steun de vijlhouder
op het tanddak en de dieptemaat.
2. Vijl de zaagschakel steeds van binnen naar bui-
ten.
3. De vijl scherpt alleen in voorwaartse beweging.
Licht de vijl op tijdens de teruggaande beweging.
4. Raak de aandrijf- en verbindingsschakels niet aan
met de vijl.
5. Draai de vijl regelmatig verder om eenzijdige slij-
tage te voorkomen.
6. Neem een stuk hard hout om bramen van de snij-
randen te verwijderen.
Alle zaagschakels moeten dezelfde lengte hebben
omdat anders ook de hoogte zal variëren.
De zaagketting (17) loopt dan onregelmatig, wat het
risico op defecten vergroot.
• Er kan een slijpbok in het slijpbokgat (18) worden
bevestigd voor stevige grip tijdens het slijpen.
• Gebruik uitsluitend speciale rondvijlen voor zaag-
kettingen met een Ø van 4,8 mm (3/16") voor de
meegeleverde zaagketting.
• In een slijpset, bijv. van Oregon, vindt u gedetail-
leerde informatie over het slijpen.
