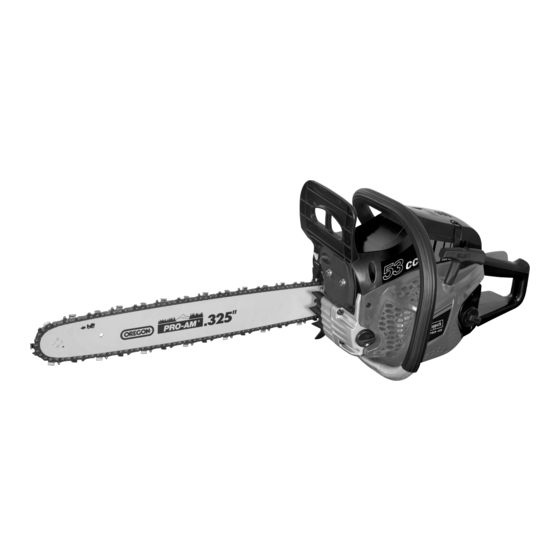

Kettensäge mit Benzinmotor
Originalbedienungsanleitung
Petrol chain saw
Translation of the original instruction manual
Řetězová pila s benzínovým motorem
Překlad originálního návodu k obsluze
Reťazová píla s benzínovým motorom
Preklad originálu návodu na obsluhu
Benzinmotoros láncfűrész
Az eredeti használati útmutató fordítása
ACHTUNG!
Vor Inbetriebnahme die Bedienungsanleitung genau durchlesen!
CAUTION!
Read the manual carefully before operating this machine!
POZOR!
Před použitím tohoto zařízení si pečlivě přečtěte návod!
8
32
53
77
99
Advertisement
Chapters
Table of Contents
Related Manuals for Scheppach CSP53-45
Summary of Contents for Scheppach CSP53-45
- Page 1 Vor Inbetriebnahme die Bedienungsanleitung genau durchlesen! CAUTION! Read the manual carefully before operating this machine! POZOR! Před použitím tohoto zařízení si pečlivě přečtěte návod! Nachdrucke, auch auszugsweise, bedürfen der Genehmigung. Technische Änderungen vorbehalten. Abbildungen beispielhaft! www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58...
- Page 2 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Page 3 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Page 4 CHOKE CHOKE www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Page 5 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Page 6 Pos.2 Zweiter Pos.3 Pos.3 Schnitt Pos.1 Fluchtweg Pos.1 “Scharnier” hält den Baum auf seinem Stumpf und steuert die Fallrichtung Fallschnitt öffnet sich Pos.4 Pos.4 Pos.2 Keil Pos.2 schließt sich www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Page 7 Pos.1 Pos.2 Schnitt Pos.1 Pos.2 Pos.1 Schnitt Schnitt Pos.1 Pos.1 Pos.2 Zweiter Schnitt Pos.2 Schnitt Pos.1 Dritter Pos.3 Pos.3 Schnitt Pos.2 Pos.2 Schnitt Überstand Pos.1 Erster Schnitt Pos.1 Stutzmethode www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Page 8 („Teilnahmebescheinigung Motorsägen-Lehrgang mit landes-typischem Ausbil- dungsstandard“) bedient werden! Betriebsanleitung sorgfältig aufbewahren! Hinweis: Bitte beachten Sie, dass einige nationale Vorschriften die Verwendung der Maschine ein- schränken können. 8 | DE www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Page 9 Wichtig ist das Tragen von Schutzkleidung für Füße, Beine, Hände und Unterarme. Einfüllöffnung für Kraftstoff. Einfüllöffnung für Sägekettenöl. gedrückt - Choke deaktiviert heraus gezogen - Choke aktiviert CHOKE DE | 9 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Page 10 Schwarzer Pfeil: Kettenbremse aktiv Einbaurichtung der Sägekette Garantierter Schallleistungspegel des Gerätes. Achtung! Heiße Oberfläche Ein-/Aus Schalter - „ON“ Ein-/Aus Schalter - „STOP“ ACHTUNG! Betriebsstoffe sind feuergefährlich und explosiv -Verbrennungsgefahr 10 | DE www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
-
Page 11: Table Of Contents
Reinigung ..................... 25 Wartung und Instandhaltung ..............25 Lagerung ....................29 Transport ..................... 30 Entsorgung und Wiederverwertung ............. 30 Störungsabhilfe ..................30 Zugelassene Schneidgarnitur .............. 30 DE | 11 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Page 12: Einleitung
Folien und Kleinteilen spielen! Es Wir übernehmen keine Haftung für Unfälle oder besteht Verschluckungs- und Erstickungsge- fahr! Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen. 12 | DE www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Page 13: Bestimmungsgemäße Verwendung
10. Achten Sie darauf, dass die Handgriffe trocken, Bei Nichtbeachtung dieser Anweisung besteht Le- sauber und frei von Öl oder Kraftstoffgemisch bensgefahr bzw. die Gefahr schwerer Verletzungen. sind. DE | 13 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... - Page 14 Ähnliches berühren. Gebrauch von vibrierenden Geräten kann bei Perso- 4. Schneiden Sie mit hoher Motorgeschwindigkeit. nen, deren Durchblutung beeinträchtigt ist (z.B. Rau- cher, Diabetiker) Nervenschädigungen auslösen. 14 | DE www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Page 15 Teile. Entfernen Sie keine Schutzabde- ckungen. • Vor dem Befüllen ist immer der Motor abzustellen. m ACHTUNG! Tankverschluss immer vorsichtig öffnen, damit sich der bestehende Überdruck lang- sam abbauen kann. DE | 15 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Page 16 Führungsschiene einen Gegenstand berührt oder auf EIN gesetzt werden, um den Motor (erneut) zu wenn das Holz sich biegt und die Sägekette im starten. Schnittkanal festklemmt. 16 | DE www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Page 17 Elemente und Schrauben. Ziehen Sie alle Muttern, Bolzen und Schrauben fest, um si- Dämpfe von Kraftstoffen und Lösungsmittel können cherzustellen, dass die Ausrüstung in sicherem explodieren. Betriebszustand ist. DE | 17 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Page 18 Entasten darauf achten, dass kein anderer Ast be- ren, sollten Sie gegen Ende des Schnitts keinen rührt wird. Druck auf die Kettensäge ausüben. • Beim Ablängen auf dicht daneben liegende Stäm- me achten. 18 | DE www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Page 19 Seite des Baums der Fallschnitt vorgenommen wur- rät. Führen Sie die Sägearbeiten nie auf abschüssi- de, fällt der Baum in Richtung des Keils. gem Boden aus. DE | 19 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Page 20 • Entasten Sie einen Baum erst, wenn er gefällt ist. mes ist dort, wo sich der Druck des Stammgewichts Erst dann können Sie das Entasten sicher und ord- konzentriert. nungsgemäß durchführen. 20 | DE www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Page 21 DIN 13164 am Arbeitsplatz griffbereit vorhan- den sein. Dem Verbandskasten entnommenes Mate- rial ist sofort wieder aufzufüllen. Wenn Sie Hilfe an- fordern, machen Sie folgende Angaben: DE | 21 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
-
Page 22: Technische Daten
Vibration auf ein Minimum! • Verwenden Sie nur einwandfreie Geräte • Warten und reinigen Sie das Gerät regelmäßig. • Passen Sie Ihre Arbeitsweise dem Gerät an. 22 | DE www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... - Page 23 (14) und den Kraftstoff-Tankdeckel (12). mit speziellem 2-Takt-Öl. Kraftstoffmischung Mischen Sie den Kraftstoff mit 2-Takt-Öl in einem ge- eigneten Behälter. Schütteln Sie den Behälter, um al- les sorgfältig zu vermischen. DE | 23 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
-
Page 24: Bedienung
Dies kann zu Beschädigungen führen. • Halten Sie mit der linken Hand den vorderen Hand- griff (4) fest. • Entfernen Sie die Abdeckung (15) von der Füh- rungsschiene (2). 24 | DE www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Page 25: Reinigung
• Wir empfehlen, dass Sie das Gerät direkt nach je- m ACHTUNG!: Schutzbrille tragen. der Benutzung reinigen. • Staub und Schmutz zwischen den Zylinderrippen kann ein Überhitzen der Maschine zur Folge haben. DE | 25 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... - Page 26 Nachstellungen werden dem Sie die Clips auf der Abdeckung wie in Abbil- größer. dung 16 gezeigt entfernen. Danach können Sie die Abdeckung abnehmen (Abb. 16). 26 | DE www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Page 27 Betrieb des Gerätes ist es wichtig, dass die Sä- gekette immer scharf ist. Die Sägekette muss ge- schärft werden wenn: • Sägespäne Staubartig sind. • Wenn Sie zusätzliche Kraft zum Sägen aufwen- den müssen. DE | 27 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Page 28 Benutzer von Motorsägen dürfen nur Wartungs- und Pflegearbeiten durchführen, die in dieser Betriebsanleitung be- schrieben sind. Darüber hinausgehende Arbeiten dürfen nur von einer Fachwerkstatt ausgeführt werden. 28 | DE www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
-
Page 29: Lagerung
Griff Reversierstarter, um die inter- Befolgen Sie die Reinigungs- und Wartungshinweise nen Komponenten zu beschichten. Setzen Sie die vor Einlagerung des Gerätes! Zündkerze wieder ein. DE | 29 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Page 30: Transport
Wartungsöffnung in der Führungsschiene reinigen (Führungsschiene und Öldurchlässe verstopft Rille der Führungsschiene reinigen Sägekette werden heiß) 15. Zugelassene Schneidgarnitur Sägekette Oregon 21LPX072X Führungsschiene Oregon 188PXBK095 (516481) 30 | DE www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... - Page 31 („participation certificate of chainsaw training course with country-typical train- ing standard“)! Preserve this manual carefully! Note: Please note that some national regulations may restrict the use of the machine. GB | 31 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Page 32 It is important you wear the protection clothing for feet, legs, hands and forearms. Fuel filler cap Filling hole for chain oil. pressed - Choke disabled pulled out - Choke activated CHOKE 32 | GB www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Page 33 Guaranteed sound power level of the device. Attention! Hot surface ON-/OFF switch - “ON” ON-/OFF switch - “STOP” ATTENTION! Operating substances are flammable and explosive - risk of burns GB | 33 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Page 34 Maintenance ..................47 Storage ....................50 Transport ..................... 51 Disposal and recycling ................. 51 Troubleshooting ..................51 Admitted saw chain and chain bar combination ........51 34 | GB www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
-
Page 35: Introduction
Children must not be allowed to play with plas- tic bags, film and small parts! There is a risk of swallowing and suffocation! GB | 35 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Page 36: Intended Use
There is a risk of explosion and/or fire. 15. Do not fill with fuel, oil or lubricant when the chainsaw is running. 36 | GB www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... - Page 37 Insert the claw and raise the rear point away from the chainsaw. handle again. Use only admitted chain saw and chain bar com- bination (see chapter 13)! GB | 37 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Page 38 4. Do not use the machine in unventilated rooms or is pressed. easily flammable environments. 38 | GB www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Page 39 GB | 39 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Page 40 • The chainsaw could be thrown or pushed towards with foreign objects. Check the saw and, if ap- the operator in an uncontrolled manner and with plicable, repair it. high energy (risk of injury!). 40 | GB www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Page 41 Remove dirt, stones, loose bark, nails, brackets and The term „log division“ describes the cutting up of a wire from the sawing area. felled tree into logs of the desired length. GB | 41 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Page 42 • Remove larger, supporting branches using the • Turn the log around and make a second top cut method from Section „Log division without sup- (Pos. 2). port“. 42 | GB www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Page 43 HAZARDS FROM CONTACT with or inhalation of harmful fluids, gases, mists, fumes and dusts related to exhaust gases. GB | 43 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
-
Page 44: Technical Data
4. Check with your hand that the chain runs smooth- • Wear protective gloves. ly on the rail and has the proper voltage. 5. Where necessary, set up the chain tension. 44 | GB www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Page 45: Operation
• The fuel system is not leaking. Do not use tools to do so. • The protective equipment and cutting equipment is complete and in perfect working order. GB | 45 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... - Page 46 ON / OFF switch to „Stop“. NOTE At very high outdoor temperatures it is possible that even a cold engine has to be started without using the choke! 46 | GB www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
-
Page 47: Cleaning
• Clean the cylinder fins (M) after each use. To do this, use compressed air at low pressure or use a brush. ATTENTION! Wear safety glasses! GB | 47 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... - Page 48 Too little oil is evidenced by smoke or bar discoloration. 48 | GB www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Page 49 Failure to perform the prescribed maintenance work can lead to accidents! The user of the chain saw must not perform maintenance work which is not described in the instruction manual. All other work may only be performed by a specialist workshop. GB | 49 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
-
Page 50: Storage
Store the unit in a dry place and away from possible sources of ignition such as a furnace, gas hot water heater, gas dryer, etc. 50 | GB www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Page 51: Transport
Oil lubrication openings moved hot) Clean the groove in the cutter bar 15. Admitted saw chain and chain bar combination Saw chain Oregon 21LPX072X Guide bar Oregon 188PXBK095 (516481) GB | 51 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... - Page 52 („Osvědčení o účasti na školení o motorových pilách, které odpovídá standar- du vzdělávání typickému pro danou zemi“)! Návod k obsluze pečlivě uschovejte! Upozornění: Dbejte prosím na to, že některé národní předpisy mohou používání stroje omezovat. 52 | CZ www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Page 53 Důležité je nošení ochranného oděvu pro chodidla, nohy, ruce a předloktí. Otvor pro plnění paliva. Otvor pro plnění oleje pro řetěz pily. Stisknuto - sytič deaktivován Vytaženo - sytič aktivován CHOKE CZ | 53 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Page 54 Garantovaná hladina akustického výkonu přístroje. Pozor! Horké povrchy Zap/Vyp spínač - „ON“ Zap/Vyp spínač - „STOP“ POZOR! Provozní látky jsou hořlavé a výbušné - nebezpečí popálení 54 | CZ www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Page 55 Údržba a servis ................... 68 Skladován ..................... 71 Přeprava ....................72 Likvidace a recyklace ................72 Diagnostika a řešení problémů ............72 Přípustná řezná souprava ..............73 CZ | 55 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
-
Page 56: Úvod
Existuje nebezpečí polk- technické předpisy pro provoz. nutí nebo udušení! Nepřebíráme žádné ručení za škody a úrazy vzniklé v důsledku nedodržování tohoto návodu k obsluze a bezpečnostních pokynů. 56 | CZ www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Page 57: Stanovený Způsob Použití
V případě nedodržení tohoto pokynu hrozí nebezpe- ze a/nebo požáru. čí lehkého až středního poranění. 15. Neplňte palivo, olej nebo mazivo, pokud řetězo- vá pila běží. CZ | 57 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... - Page 58 Zamezte přístupu přihlížejících osob a zvířat do tažena zpět. Zasuňte zub a opět zvedněte zadní prostoru, kde pracujete. rukojeť. • Pokud motor běží, musí všechny části těla mířit směrem od řetězové pily. 58 | CZ www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Page 59 Plynová páka může být 4. Zařízení neprovozujte v nevětraných prostorách stisknuta pouze, pokud je stisknuto blokování plyno- nebo hořlavém prostředí. vé páky. CZ | 59 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Page 60 60 | CZ www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Page 61 • odebrání nebo změny bezpečnostních komponen- oblasti řezu, může dojít ke sklouznutí do strany ne- tů. bo k poskočení řetězové pily (POZOR!: Zvýšené riziko zpětného rázu!) CZ | 61 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Page 62 Odstraňte z místa řezu nečistotu, kameny, volnou ků- délkou. ru, hřebíky, svorky a drát. 62 | CZ www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Page 63 • Horní řez (poz. 1) řežte až do 1/3 stromu. • Větší, podpěrné větve odstraňujte pomocí metod • Otočte kmen a řežte druhý horní řez (poz. 2). v oddílu „Rozřezání kmenu bez podpěr“. CZ | 63 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Page 64 řečové komuni- kace. OHROŽENÍ VIBRACEMI: Motor, rukojeti NEBEZPEČÍ PLYNOUCÍ Z MATERIÁLU/SUB- STANCÍ: Výfukové plyny, benzín OHROŽENÍ ERGONOMIE: Uspořádání a umístění seřizovacích částí, rukoje- ti atd. 64 | CZ www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
-
Page 65: Technické Údaje
Nm). 4. Rukou zkuste, zda řetěz pily běží na vodicí liště bez tření a má správné napnutí. 5. Pokud je to nutné, seřiďte napnutí řetězu pily. CZ | 65 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... - Page 66 Dbejte vždy na to, aby v olejové nádrži byl dostatek 1 Liter 25 ml oleje pro mazání řetězu pily. 5 Liter 125 ml Automatické mazání řetězu pily - jemné seřízení je možné! 66 | CZ www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
-
Page 67: Obsluha
Pokud motor nenaskočí ani po několika pokusech, 2. Pro zastavení motoru uveďte Zap/Vyp spínač do přečtěte si kapitolu „Odstraňování závad“. polohy “Stop“. (obr. 10/poz.11b) CZ | 67 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Page 68: Čištění
• Po každém použití vyčistěte vodicí lištu. vací svíčka musí být po každých 20 provozních hodi- • Demontuje vodicí lištu ze stroje. nách vyčištěna, příp. vyměněna. 68 | CZ www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... - Page 69 • se zvyšuje vibrace. zaběhnutí normální a intervaly mezi budoucími dopí- • stoupá spotřeba paliva. náními budou větší. m UPOZORNĚNÍ Doporučujeme řetěz pily nechat ostřit odborníkem. CZ | 69 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Page 70 Uživatelé motorových pil smí provádět údržbové prá- ce a péči pouze v rozsahu, jaký je popsán v tomto návodu k obsluze. Práce vycházející nad tento rámec smí provádět pouze odborná dílna. 70 | CZ www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
-
Page 71: Skladován
Před uskladněním vrtáku postupujte podle pokynů potáhly olejem. Zapalovací svíčku znovu nasaďte. pro čištění a údržbu! CZ | 71 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Page 72: Přeprava
Nedostatečné mazání řetězu pily (Vodicí lišta a řetěz pily se zahřívají.) Ucpané otvory pro průchod Vyčistěte servisní otvor ve vodicí liště. oleje Vyčistěte drážku ve vodicí liště. 72 | CZ www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Page 73: Přípustná Řezná Souprava
15. Přípustná řezná souprava Řetěz pily Oregon 91PX072X Vodicí lišta Oregon 188PXBK095 (516481) CZ | 73 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... - Page 74 školenie o nebezpečenstvách („Potvrdenie o účasti na kurze používania motorovej píly so vzdelávacím štandardom typickým pre danú krajinu“)! Návod na obsluhu si starostlivo uschovajte! Upozornenie: Majte prosím na pamäti, že niektoré vnútroštátne predpisy môžu obmedzovať použitie stroja. 74 | SK www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Page 75 Dôležité je nosiť ochranný odev na chodidlá, nohy a predlaktia. Plniaci otvor paliva. Plniaci otvor reťazového oleja. stlačené – sýtič deaktivovaný vytiahnuté – sýtič aktivovaný CHOKE SK | 75 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Page 76 Smer montáže pílovej reťaze Zaručená hladina akustického výkonu zariadenia. Pozor! Horúci povrch Zapínač/vypínač – „ON“ Zapínač/vypínač – „STOP“ POZOR! Prevádzkové látky sú horľavé a výbušné – nebezpečenstvo popálenia 76 | SK www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Page 77 Čistenie ....................90 Údržba a oprava .................. 90 Skladovanie ..................93 Preprava ....................94 Likvidácia a recyklácia ................. 94 Odstraňovanie porúch ................94 Schválená rezacia súprava ..............94 SK | 77 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
-
Page 78: Úvod
Nepreberáme ručenie za žiadne nehody alebo ško- dy, ktoré vznikli nedodržaním tohto návodu a bez- pečnostných upozornení. 78 | SK www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Page 79: Správny Spôsob Použitia
15. Ak je reťazová píla v prevádzke, nedopĺňajte do nej palivo, olej ani mazivo. m OPATRNE Pri nedodržaní tohto návodu existuje nebezpečen- stvo ľahkých až stredne závažných poranení. SK | 79 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... - Page 80 • Ak reťazovú pílu štartujete alebo s ňou pílite, v blízkosti sa nesmú zdržiavať iné osoby. Divákom a zvieratám zabráňte v prístupe do pracovnej ob- lasti. 80 | SK www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Page 81 Nebezpečenstvo otravy, výfukové plyny, palivá, skĺzla z prednej rukoväte. výpary z mazacieho oleja, prach z pílenia a mazivá sú jedovaté, výfukové plyny sa nesmú vdychovať. SK | 81 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Page 82 Zamastené alebo zaolejované rukoväti sú skrutky vymeňte. Utiahnite všetky matice, čapy a klzké a vedú k strate kontroly. skrutky, aby ste zaistili, že je vybavenie v bezpeč- nom prevádzkovom stave. 82 | SK www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Page 83 Po vykonaní opravy a údržby znovu na stroj namon- ný chod. tujte ochrannú a bezpečnostnú výbavu. 14. Pred vykonaním definitívneho rezu skontrolujte, či sa v oblasti pádu nenachádzajú diváci, zviera- tá ani prekážky. SK | 83 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Page 84 Po- užívajte výhradne drevené alebo platové kliny. Oce- ľové alebo železné kliny môžu spôsobiť spätný ráz a poškodiť zariadenie. 84 | SK www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Page 85 Pri spodnom reze vyvíjajte len ľahký ťah smerom na- • Odvetvovanie znamená oddeľovanie vetiev od hor. Pílu dobre držte, aby ste mohli prístroj ovládať. spadnutého stromu. Píla tlačí smerom dozadu (smerom k vám). SK | 85 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Page 86 častí stroja môžu viesť poškodeniam sluchu (hluchota) a iným fyziologickým poruchám (napr. strata rovnováhy, strata vedomia), ako aj ruše- niam akustických signálov a hlasovej komunikácie. 86 | SK www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
-
Page 87: Technické Údaje
štu pomocou kľúča na zapaľovacie sviečky (cca 12 – 15 Nm). 4. Rukou skontrolujte, či pílová reťaz hladko beží po vodiacej lište a či má správne napätie. SK | 87 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... - Page 88 TABUĽKA NA MIEŠANIE PALIVA kúnd ju naplno zapnite. Na papieri je možné skontro- Miešací pomer: 40 dielov benzínu na 1 diel 2-takt- lovať nastavené množstvo oleja. ného oleja. 88 | SK www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
-
Page 89: Obsluha
• Teraz znova rýchlo priťahujte štartovacie tiahlo polohy „STOP“. (obr. 10/poz. 11b) (13), kým sa nenaštartuje motor. Ak motor nenaskočí ani po viacerých pokusoch, pre- čítajte si kapitolu „Odstraňovanie porúch“. SK | 89 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Page 90: Čistenie
• Nádrž naplňte čerstvou zmesou paliva a oleja. • Demontujte vodiacu lištu. Opäť nasaďte uzáver palivovej nádrže. • Skontrolujte otvor pre zásobovanie olejom (K), či nie je upchatý. 90 | SK www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... - Page 91 • rez pílou nie je rovný, ne na to, aby sa dala potiahnuť rukou (obr. 8). • narastajú vibrácie, • stúpa spotreba paliva. SK | 91 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Page 92 Používatelia motorových píl smú vykonávať iba údrž- bárske a ošetrovacie práce, ktoré sú opísané v tomto návode na obsluhu. Práce, ktoré idú nad rámec toho, smie vykonávať iba odborná dielňa. 92 | SK www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
-
Page 93: Skladovanie
Reťazovú pílu neuschovávajte nikdy dlhšie ako 30 dní za lanko štartéra, aby ste na vnútorné komponenty bez vykonania nasledujúcich krokov. naniesli olej. Opäť nasaďte zapaľovaciu sviečku. SK | 93 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Page 94: Preprava
Vyčistite olejovací otvor v lište Upchaté priepusty oleja Vyčistite ryhu lišty 15. Schválená rezacia súprava Pílová reťaz Oregon 91PX072X Vodiaca lišta Oregon 188PXBK095 (516481) 94 | SK www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... - Page 95 („Részvételi tanúsítvány a motoros fűrészek országspecifikus kép- zési szabványát alkalmazó tanfolyamról”) részesültek! Gondosan őrizze meg a kezelési útmutatót! Megjegyzés: Kérjük, vegye figyelembe, hogy a nemzeti előírások a gép használatát korlátozhatják. HU | 95 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Page 96 Fontos, hogy a lábfejet, lábszárat, kézfejet és kart védő védőruházatot viseljen. Üzemanyagbetöltő-nyílás. Lánckenő olaj betöltőnyílása. lenyomott állapot- a szívató nem aktív kihúzott állapot - a szívató aktív CHOKE 96 | HU www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Page 97 A fűrészlánc beszerelésének iránya A készülék garantált hangteljesítményszintje. Figyelem! Forró felület Be-/kikapcsoló - „ON” Be-/kikapcsoló - „STOP” FIGYELEM! Az üzemanyagok tűzveszélyesek és robbanékonyak - égési sérülés veszélye HU | 97 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Page 98 Tisztítás ....................111 Karbantartás és gondozás ..............111 Tárolás ....................115 Szállítás ....................116 Megsemmisítés és újrahasznosítás ............. 116 Hibaelhárítás ..................116 Engedélyezett vágókészlet ..............116 98 | HU www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
-
Page 99: Bevezetés
és apró alkatrészekkel! Fennáll lésekor. a lenyelés és fulladás veszélye! Az útmutató, valamint a biztonsági előírások figyel- men kívül hagyásából származó balesetekért és ká- rokért nem vállalunk felelősséget. HU | 99 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Page 100: Rendeltetésszerűi Használat
áll fenn. 12. A láncfűrész teljes karbantartását – eltekintve a jelen kezelési és karbantartási útmutatóban meg- adott pontoktól – csak megbízott szervizszemély- zet végezheti el. 100 | HU www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... - Page 101 átmérőjű ágak levágásához használja a nézelődők sérülésének veszélye. Ezt a láncfű- az ütközőkarmot. részt kétkezes üzemeltetésre tervezték. HU | 101 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Page 102 Amennyiben nem tart- Ne tankolja fel a készüléket nyílt láng közelében. ják be ezt a rendelkezést, akkor sérülések fordul- hatnak elő és károsodhat a készülék. 102 | HU www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Page 103 A láncfűrésszel fára mászva végzett szaksze- tarthatja a visszalökő erőket. Soha ne engedje el rűtlen üzemeltetés esetén sérülésveszély áll fenn. a láncfűrészt. HU | 103 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Page 104 5.7 Munkavégzési utasítások m Fontos utasítások 1. Kapcsolja ki a motort, ha a fűrész idegen testtel érintkezik. Ellenőrizze és szükség esetén javítsa meg a fűrészt. 104 | HU www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Page 105 A motorzaj elnyomhatja a figyel- • A motoros fűrész ekkor ellenőrizhetetlenné válik, meztető kiáltásokat. nagy erővel a fűrész kezelő felé csapódik, illetve felgyorsul (sérülésveszély!). HU | 105 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Page 106 és kábel- mása összpontosul. csörlő, csiga vagy vontatógép használatával se- gítsen rá. 106 | HU www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Page 107 • A kivágott fa gyökerétől induljon, és haladjon a REZGÉSEK OKOZTA VESZÉLYEK: csúcs felé. A fa kisebb részeit egy vágással tá- Motor, fogantyúk volítsa el. HU | 107 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
-
Page 108: Technikai Adatok
• Munkamódszerét igazítsa az eszközhöz. • Ne terhelje túl a készüléket. • Szükség szerint ellenőriztesse a készüléket. • Kapcsolja ki a szerszámot, ha nem használja. • Viseljen kesztyűt. 108 | HU www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Page 109: Az Üzembe Helyezés Előtt
és megfelelő-e a fe- szessége. Benzin Kétütemű olaj 5. Szükség esetén állítsa után a fűrészlánc feszes- 1 Liter 25 ml ségét. 5 Liter 125 ml HU | 109 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Page 110: Kezelés
Ha a motor többszöri próbálkozás után sem indul be, akkor olvassa el a „Hibaelhárítás” c. m MEGJEGYZÉS Mindig ügyeljen arra, hogy az olajtartályban legyen elég olaj a fűrészlánc kenéséhez. Automatikus fűrészlánckenés – Finombeállítás lehetséges! 110 | HU www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Page 111: Tisztítás
2. A motor leállításához állítsa a be-kikapcsolót • Szerelje le a vezetősínt. „Stop” állásba. (10. ábra 11b) • Ellenőrizze, hogy az olajadagoló (K) nyílása nincs-e eltömődve. HU | 111 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... - Page 112 • Töltse fel friss üzemanyag-olaj keverékkel a tar- kézzel meg lehessen húzni (8. ábra). tályt. Helyezze vissza az üzemanyagtartály fede- lét. 112 | HU www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Page 113 A vágószerszámok 3-szori vagy 4-szeri élezése után vizsgálja meg a mélységhatároló magasságát, és ezt szükség esetén egy lapos reszelővel állítsa mélyebb- re, majd kerekítse le az elülső sarkot. HU | 113 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Page 114 A motoros fűrészt kezelő személyek csak azokat a karbantartási és javítási munkákat végezhetik el, amelyek ebben a kezelési útmutatóban le vannak írva. Az ezen kívül eső munkákat kizárólag képzett szak- szerviz végezheti el. 114 | HU www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
-
Page 115: Tárolás
Ismét he- A készülék tárolása előtt kövesse a tisztító-, és kar- lyezze be a gyújtógyertyát. bantartó utasításokat! HU | 115 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Page 116: Szállítás
és a lánc Eltömődtek az olajozó furatok található olajozó furatot felforrósodik) Tisztítsa meg a láncvezető lap vájatát 15. Engedélyezett vágókészlet Fűrészlánc Oregon 91PX072X Vezetősín Oregon 188PXBK095 (516481) 116 | HU www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... - Page 117 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Page 118 Ichenhausen, den 15.07.2020 ______________________________ Unterschrift / Andreas Pecher / Head of product management First CE: 2020 Documents registar: Stefan Hartinger Subject to change without notice Günzburger Str. 69, D-89335 Ichenhausen www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Page 119 és egyéb kártérítési igények ki vannak zárva. idő alatt észlelhető a sorban anyag-vagy gyártási legyen hiábavaló, ingyen. Az alkatrészeket, www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Page 120 οποιοδήποτε μέρος δωρεάν μηχανή που αποδεδειγμένα θα αχρηστευτεί λόγω ελαττωματικού πριονιού είναι αναλώσιμο είδος και εξαιρούνται ρητά από καμία εγγύηση. υλικού ή ελαττώματα της κατασκευής μέσα σε τέτοια χρονική περίοδο . Όσον αφορά τα τμήματα www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
