Scheppach CSP50 Instruction Manual

Hide thumbs Also See for CSP50:
Table of Contents

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 25

Quick Links

Download this manual
Art.Nr.
5910120903
AusgabeNr.
5910120903_1004
Rev.Nr.
13/06/2024

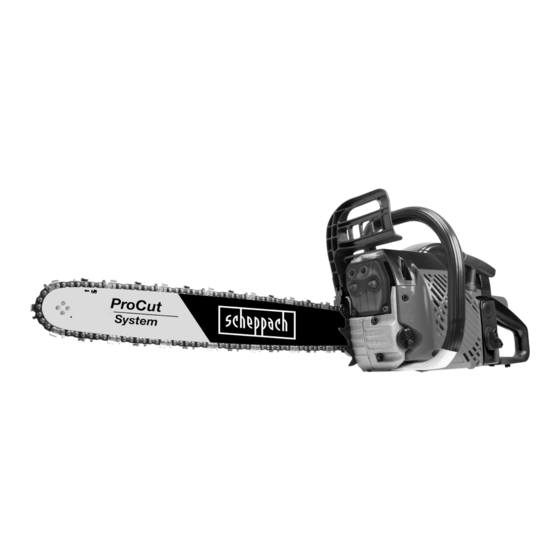

CSP50
Benzin-Kettensäge
DE
Originalbetriebsanleitung
Petrol chainsaw
GB
Translation of original instruction manual
Tronçonneuse thermique
FR
Traduction des instructions d'origine
Sega a catena a benzina
IT
La traduzione dal manuale di istruzioni
originale
Benzine kettingzaag
NL
Vertaling van de originele
gebruikshandleiding
Motosierra de gasolina
ES
Traducción del manual de instrucciones
original
Serra de corrente a gasolina
PT
Tradução do manual de operação original
Benzínová řetězová pila
CZ
Překlad originálního návodu k obsluze
Benzínová reťazová píla
SK
Preklad originálneho návodu na obsluhu
Benzines láncfűrész
HU
Eredeti használati utasítás fordítása
6
25
42
61
79
97
115
133
150
167
Nachdrucke, auch auszugsweise, bedürfen der Genehmigung.
Technische Änderungen vorbehalten. Abbildungen beispielhaft!
Benzynowa piła łańcuchowa
PL
Tłumaczenie oryginalnej instrukcji obsługi
Benzinska lančana pila
HR
Tłumaczenie oryginalnej instrukcji obsługi
Bencinska verižna žaga
SI
Prevod originalnih navodil za uporabo
Bensiini-kettsaag
EE
Originaalkäitusjuhendi tõlge
Benzininis grandininis pjūklas
LT
Originalios naudojimo instrukcijos vertimas
Benzīna ķēdes zāģis
LV
Oriģinālās lietošanas instrukcijas tulkojums
Bensindriven motorsåg
SE
Översättning av original-bruksanvisning
Bensiinikäyttöinen ketjusaha
FI
Käännös alkuperäisestä käyttöohjeesta
Benzin-kædesav
DK
Oversættelse fra den oprindelige
betjeningsvejledning
185
203
220
237
254
271
288
304
321

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the CSP50 and is the answer not in the manual?

Questions and answers

Related Manuals for Scheppach CSP50

Summary of Contents for Scheppach CSP50

  • Page 1 Art.Nr. 5910120903 AusgabeNr. 5910120903_1004 Rev.Nr. 13/06/2024 CSP50 Benzin-Kettensäge Benzynowa piła łańcuchowa Originalbetriebsanleitung Tłumaczenie oryginalnej instrukcji obsługi Petrol chainsaw Benzinska lančana pila Translation of original instruction manual Tłumaczenie oryginalnej instrukcji obsługi Tronçonneuse thermique Traduction des instructions d’origine Bencinska verižna žaga Sega a catena a benzina...
