Art.Nr.
5910112903
AusgabeNr.
5910112850
Rev.Nr.
17/07/2019

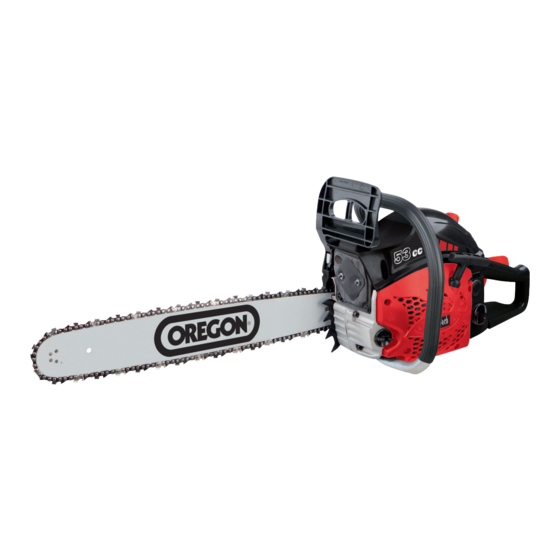

CSP5300
Kettensäge mit Benzinmotor
DE
Originalbedienungsanleitung
Petrol Chain Saw
GB
T
ranslation of the original instruction manual
Tronçonneuse Thermique
FR
Traduction des instructions d'origine
Řetězová pila s benzínovým motorem
CZ
Překlad originálního návodu k obsluze
Reťazová píla s benzínovým motorom
SK
Preklad originálu návodu na obsluhu
Benzinmotoros láncfűrész
HU
Az eredeti használati útmutató fordítása
Nachdrucke, auch auszugsweise, bedürfen der Genehmigung. Technische Änderungen vorbehalten. Abbildungen beispielhaft!
www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58
ACHTUNG!
Vor Inbetriebnahme die Bedienungsanleitung genau durchlesen!
CAUTION!
Read the manual carefully before operating this machine!
ATTENTION!
Lire la notice intégralement avant l'utilisation de la machine!
9
32
53
76
97
118
Advertisement
Chapters
Table of Contents
Related Manuals for Scheppach CSP5300
Summary of Contents for Scheppach CSP5300
- Page 1 Vor Inbetriebnahme die Bedienungsanleitung genau durchlesen! CAUTION! Read the manual carefully before operating this machine! ATTENTION! Lire la notice intégralement avant l’utilisation de la machine! Nachdrucke, auch auszugsweise, bedürfen der Genehmigung. Technische Änderungen vorbehalten. Abbildungen beispielhaft! www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58...
- Page 2 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Page 3 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Page 4 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Page 5 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Page 6 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Page 7 Pos.2 Zweiter Pos.3 Pos.3 Schnitt Pos.1 Fluchtweg Pos.1 “Scharnier” hält den Baum auf seinem Stumpf und steuert die Fallrichtung Fallschnitt öffnet sich Pos.4 Pos.4 Pos.2 Keil Pos.2 schließt sich www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Page 8 Pos.1 Pos.2 Schnitt Pos.1 Pos.2 Pos.1 Schnitt Schnitt Pos.1 Pos.1 Pos.2 Zweiter Schnitt Schnitt Pos.2 Pos.1 Dritter Pos.3 Pos.3 Schnitt Pos.2 Pos.2 Schnitt Überstand Pos.1 Erster Schnitt Pos.1 Stutzmethode www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Page 9 Diese Motorsäge darf nur von Personen mit entsprechender Unterweisung und Gefahrenschulung („Teilnahmebescheinigung Motorsägen-Lehrgang mit landes-typischem Ausbildungsstandard“) bedient werden! Betriebsanleitung sorgfältig aufbewahren! Hinweis: Bitte beachten Sie, dass einige nationale Vorschriften die Verwendung der Maschine einschränken können. DE | 9 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Page 10 Tragen Sie immer rutschfeste Sicherheitsschuhe mit Schnittschutz wenn Sie das Gerät benutzen. Wichtig ist das Tragen von Schutzkleidung für Füße, Beine, Hände und Unterarme. Einfüllöffnung für Treibstoff. 10 | DE www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Page 11 Garantierter Schallleistungspegel des Gerätes. Achtung! Heiße Oberfläche. Ein-/Aus Schalter - „ON“ Ein-/Aus Schalter - „STOP“ Gewicht. Mischverhältnis. Vermeiden Sie den Kontakt mit der Schienenspitze. Feuer verboten. DE | 11 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
-
Page 12: Table Of Contents
Reinigung ..................... 26 Wartung und Instandhaltung ..............26 Lagerung ....................30 Transport ..................... 31 Entsorgung und Wiederverwertung ............. 31 Störungsabhilfe ..................31 Zugelassene Schneidgarnitur .............. 31 12 | DE www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Page 13: Einleitung
Regeln zu beachten. besteht Verschluckungs- und Erstickungsge- Wir übernehmen keine Haftung für Unfälle oder fahr! Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen. DE | 13 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Page 14: Bestimmungsgemäße Verwendung
10. Achten Sie darauf, dass die Handgriffe trocken, Bei Nichtbeachtung dieser Anweisung besteht Le- sauber und frei von Öl oder Kraftstoffgemisch sind. bensgefahr bzw. die Gefahr schwerer Verletzungen. 14 | DE www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... - Page 15 Ähnliches berühren. Gebrauch von vibrierenden Geräten kann bei Perso- 4. Schneiden Sie mit hoher Motorgeschwindigkeit. nen, deren Durchblutung beeinträchtigt ist (z.B. Rau- cher, Diabetiker) Nervenschädigungen auslösen. DE | 15 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Page 16 Auffüllen von Kraftstoff • Vor dem Befüllen ist immer der Motor abzustellen. m ACHTUNG! Tankverschluss immer vorsichtig öffnen, damit sich der bestehende Überdruck lang- sam abbauen kann. 16 | DE www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Page 17 Führungsschiene einen Gegenstand berührt oder auf EIN gesetzt werden, um den Motor (erneut) zu wenn das Holz sich biegt und die Sägekette im starten. Schnittkanal festklemmt. DE | 17 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Page 18 Nur so können Sie davon ausgehen, dass Sie Ihr Gerät sicher, wirtschaftlich und störungsfrei betreiben. Die Maschine nicht im laufendem Zustand reinigen, warten, einstellen oder reparieren. Bewegliche Teile können schwere Verletzungen verursachen. 18 | DE www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Page 19 Personen durchgeführt werden! Sie nur leichten Druck nach unten aus. • Schienenspitze immer beobachten. Vorsicht beim Fortsetzen bereits begonnener Schnitte. • Mit laufender Sägekette den Schnitt beginnen! DE | 19 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Page 20 Sie mit einer Kabelwinde, einem Flaschen- Halten Sie einen Fluchtweg frei (Abb. A) zug oder einer Zugmaschine nach. Position 1: Fluchtweg Position 2: Fallrichtung des Baumes 20 | DE www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Page 21 über das Gerät verlieren. Wichtige Hinweise • Arbeiten Sie langsam, und halten Sie die Kettensä- ge mit beiden Händen fest. Achten Sie auf sichere Standposition und Gleichgewicht. DE | 21 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Page 22 MECHANISCHE GEFÄHRDUNGEN: führen. Rotierende Sägekette Bewegliche Teile der Kraftübertragung VERBRENNUNGSGEFAHR ! Aus der Sägekette ausgeworfene Teile Kette und Führungsschiene erhitzen sich im Betrieb. Auseinanderbrechen der Sägekette 22 | DE www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
-
Page 23: Technische Daten
2. Lösen Sie die zwei Muttern (B) und entfernen Sie Takt Luftgekühlt den Gehäusedeckel Kettenantrieb (17). Motorhubraum 53 cm³ Maximale Motorleistung 2 kW Leerlaufdrehzahl 3100±300 min DE | 23 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... - Page 24 Eine neue Sägekette dehnt sich, so dass sie nach ca. 5 Schnitten nachgestellt werden muss. Dies ist bei neuen Sägeketten normal und das Intervall künf- tiger Einstellungen nimmt nach einiger Zeit ab. 24 | DE www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
-
Page 25: Bedienung
Motor startet. Öltank für die Sägekettenschmierung befindet. Automatische Sägekettenschmierung - Feinjus- Springt der Motor auch nach mehreren Versuchen tierungen möglich! nicht an, lesen Sie das Kapitel „Störungsabhilfe“. DE | 25 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Page 26: Reinigung
1. Lassen Sie den Gashebel los, und warten Sie, • Demontieren Sie die Führungsschiene. bis der Motor im Leerlauf läuft. • Überprüfen Sie die Ölversorgungsöffnung (K) auf Verstopfungen. 26 | DE www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... - Page 27 Sie den Öl-/Kraftstofffilter. Vergasereinstellung Der Vergaser wurde werkseitig auf optimale Leistung voreingestellt. Sollten Nacheinstellungen erforderlich werden, bringen Sie die Säge zum autorisierten Kun- dendienst. DE | 27 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Page 28 Sägekette von einem Fachmann des nächstgelegenen Kundendienstes schärfen zu lassen. Wenn Sie sich das Schärfen Ih- rer eigenen Sägekette zutrauen, erwerben Sie die Spezialwerkzeuge beim professionellen Kunden- dienst. 28 | DE www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Page 29 Benutzer von Motorsägen dürfen nur Wartungs- und Pflegearbeiten durchführen, die in dieser Betriebsanleitung be- schrieben sind. Darüber hinausgehende Arbeiten dürfen nur von einer Fachwerkstatt ausgeführt werden. DE | 29 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
-
Page 30: Lagerung
Griff Reversierstarter, um die inter- Befolgen Sie die Reinigungs- und Wartungshinweise nen Komponenten zu beschichten. Setzen Sie die vor Einlagerung des Gerätes! Zündkerze wieder ein. 30 | DE www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Page 31: Transport
Sägekettenschmierung Wartungsöffnung in der Führungsschiene reinigen (Führungsschiene und Öldurchlässe verstopft Rille der Führungsschiene reinigen Sägekette werden heiß) 15. Zugelassene Schneidgarnitur Sägekette Oregon 21BPX078X Führungsschiene Oregon 208PXBK095 DE | 31 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... - Page 32 32 | DE www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Page 33 („participation certificate of chainsaw training course with country-typical train- ing standard“)! Preserve this manual carefully! Note: Please note that some national regulations may restrict the use of the machine. GB | 33 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Page 34 Always wear non-skid safety shoes with cut protection when using this product It is important you wear the protection clothing for feet, legs, hands and forearms. Fuel filler cap 34 | GB www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Page 35 Guaranteed sound power level of the device. Attention! Hot surface ON-/OFF switch - “ON” ON-/OFF switch - “STOP” Weight Mixing ratio Avoid contact with the tip of the bar Fire prohibited GB | 35 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Page 36 Maintenance, Servicing................ 49 Storage ....................52 Transport ..................... 53 Disposal and recycling ................. 53 Troubleshooting ..................53 Admitted saw chain and chain bar combination ........53 36 | GB www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
-
Page 37: Introduction
Children must not be allowed to play with plas- be complied with. tic bags, film and small parts! There is a risk of swallowing and suffocation! GB | 37 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Page 38: Intended Use
There is a risk of explosion and/or fire. 15. Do not fill with fuel, oil or lubricant when the chainsaw is running. 38 | GB www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... - Page 39 Insert the claw and raise the rear point away from the chainsaw. handle again. Use only admitted chain saw and chain bar com- bination (see chapter 15)! GB | 39 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Page 40 4. Do not use the machine in unventilated rooms or pressed. easily flammable environments. 40 | GB www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Page 41 GB | 41 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Page 42 • The chainsaw could be thrown or pushed towards with foreign objects. Check the saw and, if ap- the operator in an uncontrolled manner and with high energy (risk of injury!). plicable, repair it. 42 | GB www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Page 43 Remove dirt, stones, loose bark, nails, brackets and The term „log division“ describes the cutting up of a wire from the sawing area. felled tree into logs of the desired length. GB | 43 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Page 44 • When sawing on the compression side, make sure or trap it if you use an undercut. the saw does not get jammed. See Figure for cuts in logs on the compression side. 44 | GB www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Page 45 HAZARDS FROM CONTACT with or inhalation of harmful fluids, gases, mists, fumes and dusts related to exhaust gases. GB | 45 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
-
Page 46: Technical Data
5. Where necessary, set up the chain tension. • Switch the appliance off when it is not in use. • Wear protective gloves. If the chain has to be re-tensioned 46 | GB www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... - Page 47 Proceed as follows for Automatic chain lubrication - Settings possible! this: • Hold the saw by the front handle (4). GB | 47 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
-
Page 48: Operation
1. Release the throttle lever and wait until the en- gine is idling. 2. Set the power switch to „Stop (0)“ to stop the mo- tor. (Fig.10/Pos.11b) 48 | GB www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Page 49: Cleaning
• Lubricate the teeth (Fig.24/Pos.2/3) through the • Remove the spark plug with a spark plug wrench oiling hole with an oil syringe. (20). Do not use other tools. GB | 49 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... - Page 50 Keep the oil tank filled with Chain, Bar and Sprocket Oil. Adequate lubrication of the bar and chain during cut- ting operations is essential to minimize friction with the guide bar. 50 | GB www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Page 51 The user of the chain saw must not perform maintenance work which is not described in the instruction manual. All other work may only be performed by a specialist workshop. GB | 51 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
-
Page 52: Storage
Store the unit in a dry place and away from possible sources of ignition such as a furnace, gas hot water heater, gas dryer, etc. 52 | GB www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Page 53: Transport
Oil lubrication openings moved hot) Clean the groove in the cutter bar 15. Admitted saw chain and chain bar combination Saw chain Oregon 21BPX078X Guide bar Oregon 208PXBK095 GB | 53 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... - Page 54 ») ! Conservez soigneusement cette notice d’utilisation ! Remarque: Veillez tenir compte du fait que certaines réglementations nationales peuvent limiter l’utili- sation de la machine. 54 | FR www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Page 55 Il est important de porter des vêtements de protection pour les pieds, les jambes, les mains et les avant-bras. Orifice de remplissage pour le carburant. FR | 55 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Page 56 Interrupteur Marche/Arrêt - « ON » Interrupteur Marche/Arrêt - « STOP » Poids Proportion du mélange Évitez tout contact avec la tête du guide Feu interdit 56 | FR www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Page 57 Stockage ....................75 Transport ..................... 76 Mise au rebut et recyclage ..............76 Dépannage ................... 77 Combinaison de chaîne et guide chaîne homologuée et conseillée ... 77 FR | 57 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
-
Page 58: Introduction
58 | FR www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Page 59: Utilisation Conforme À L'affectation
Le non-respect de cette consigne vous expose à un faire perdre l’équilibre. danger de mort ou à des blessures pouvant mettre votre vie en péril. FR | 59 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... - Page 60 4. Tronçonnez toujours au régime maxi. du moteur. contractent et occasionnent des crampes subites. 60 | FR www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Page 61 3. m ATTENTION! Risque de brûlure ne pas tou- cher le pot d‘échappement et le moteur 4. Ne pas utiliser l’appareil dans un local non ventilé ou dans une zone explosible. FR | 61 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Page 62 Les branches fines peuvent se prendre dans la chaîne et se retourner vers vous ou vous faire perdre l’équilibre. 62 | FR www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Page 63 Si vous devez vider le réservoir , faites- le à l’extérieur FR | 63 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Page 64 • La tronçonneuse fait alors une embardée ou su- le risque de rebond. bit une accélération incontrôlée et de haute éner- gie en direction de l‘opérateur de la scie (risque de blessure !). 64 | FR www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Page 65 à l’aide d’un niveau ou d’un fil à plomb. de sa chute. • Le sens de pousse des branches (et donc le poids) d’un seul côté. • Les arbres environnants et les obstacles. FR | 65 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Page 66 à faire tomber (Pos.1). • Coupez tout d’abord à 1/3 du diamètre du tronc. • Faites une deuxième coupe (Pos.2). 66 | FR www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Page 67 Gaz d’échappement, essence çonneuse et de la bloquer RISQUES ERGONOMIQUES: Position et forme des éléments de commande, poi- gnées etc. FR | 67 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
-
Page 68: Caractéristiques Techniques
• Entretenez et nettoyez l’appareil régulièrement. • Adaptez votre façon de travailler à l’appareil. • Ne surchargez pas l’appareil. • Faites contrôler l’appareil le cas échéant. 68 | FR www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Page 69: Avant La Mise En Service
2. Réglez la tension de la chaîne à l‘aide de la vis de serrage (C) de sorte que la chaîne de sciage re- pose totalement sur la lame sans être trop tendue. FR | 69 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Page 70: Mise En Service
3. Remplissez le réservoir d‘huile de chaîne (Fig.9/ Pos.D1) à 80 % avec de l‘huile de chaîne. Ne laissez jamais le cordon de démarrage (13) revenir trop rapidement. Ceci peut entraîner des dommages. 70 | FR www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Page 71: Nettoyage
(voir chapitre «Maintenance un chiffon propre ou soufflez dessus avec de lʼair comprimé à basse pression. ATTENTION! Portez des réglages du carburateur»). des lunettes de protection! FR | 71 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Page 72: Maintenance, Réparation
• Vérifiez qu‘il n‘y ait aucune fuite au niveau des rant l‘écrou de fixation du filtre à air (6). Le cou- réservoirs d‘huile ou de carburant de l‘appareil. vercle peut alors être enlevé. 72 | FR www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... - Page 73 • la consommation de carburant augmente. rodage; les intervalles entre les réglages s’espace- ront rapidement. m REMARQUE Nous vous recommandons de faire aiguiser la chaîne de sciage par un professionnel. FR | 73 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Page 74 Les utilisateurs de tronçonneuses ne doivent réaliser que les travaux de maintenance et d‘entretien décrits dans le pré- sent mode d‘emploi. Toute autre intervention doit être effectuée par un atelier spécialisé. 74 | FR www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
-
Page 75: Stockage
Ne rangez jamais votre scie à chaîne pour plus de teur de carburant. 30 jours sans avoir auparavant réalisé les étapes sui- • Laisser refroidir le moteur (environ 5mn). vantes. • Enlevez la bougie dʼallumage. FR | 75 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Page 76: Transport
Éliminez les composants défectueux dans les systèmes dʼélimi- nation des déchets spéciaux. Renseignez-vous dans un commerce spécialisé ou auprès de lʼadministra- tion de votre commune ! 76 | FR www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Page 77: Dépannage
Nettoyez la rainure de la lame 15. Combinaison de chaîne et guide chaîne homologuée et conseillée Type de chaîne Oregon 21BPX078X Type de lame Oregon 208PXBK095 FR | 77 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... - Page 78 („Osvědčení o účasti na školení o motorových pilách, které odpovídá standar- du vzdělávání typickému pro danou zemi“)! Návod k obsluze pečlivě uschovejte! Upozornění: Dbejte prosím na to, že některé národní předpisy mohou používání stroje omezovat. 78 | CZ www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Page 79 Při práci s přístrojem noste vždy bezpečnostní obuv s protiskluznou podrážkou a ochra- nou proti pořezání. Důležité je nošení ochranného oděvu pro chodidla, nohy, ruce a předloktí. Otvor pro plnění paliva. CZ | 79 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Page 80 Garantovaná hladina akustického výkonu přístroje. Pozor! Horké povrchy Zap/Vyp spínač - „ON“ Zap/Vyp spínač - „STOP“ Hmotnost Poměr mísení Vyvarujte se kontaktu se špičkou lišty Oheň zakázán 80 | CZ www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Page 81 Údržba, Technická údržba ..............94 Skladování .................... 97 Přeprava ....................98 Likvidace a recyklace ................98 Diagnostika a řešení problémů ............98 Přípustná řezná souprava ..............98 CZ | 81 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
-
Page 82: Úvod
Existuje nebezpečí technické předpisy pro provoz. polknutí nebo udušení! Nepřebíráme žádné ručení za škody a úrazy vzniklé v důsledku nedodržování tohoto návodu k obsluze a bezpečnostních pokynů. 82 | CZ www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Page 83: Stanovený Způsob Použití
čí lehkého až středního poranění. exteriéru či v interiéru. Vzniká přitom riziko explo- ze a/nebo požáru. 15. Neplňte palivo, olej nebo mazivo, pokud řetězo- vá pila běží. CZ | 83 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... - Page 84 Pila tím může být lehce prostoru, kde pracujete. tažena zpět. Zasuňte zub a opět zvedněte zadní • Pokud motor běží, musí všechny části těla mířit rukojeť. směrem od řetězové pily. 84 | CZ www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Page 85 Spínač Stop musí být uveden do polohy ZAP, 5. m Nebezpečí výbuchu! Přístroj neprovozujte v abyste (znovu) nastartovali motor. prostorách s hořlavými látkami. CZ | 85 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Page 86 1. Neskladujte vybavení nikdy s palivem v nádrži v sluhující osoby. budovách, ve kterých by se výpary mohly dostat do kontaktu s otevřeným ohněm nebo jiskrami. 86 | CZ www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Page 87 Důležité pokyny chází k velkému zrychlení (Nebezpečí úrazu!). Vypněte motor, pokud se řetězová pila dostane do styku s cizím tělesem. Řetězovou pilu zkont- rolujte a případně opravte. CZ | 87 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Page 88 Odstraňte z místa řezu nečistotu, kameny, volnou ků- délkou. ru, hřebíky, svorky a drát. m Udržujte volnou únikovou cestu (obr. A) Pozice 1: Úniková cesta Pozice 2: Směr pádu stromu 88 | CZ www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Page 89 • Horní řez (poz. 1) řežte až do 1/3 stromu. • Větší, podpěrné větve odstraňujte pomocí metod • Otočte kmen a řežte druhý horní řez (poz. 2). v oddílu „Rozřezání kmenu bez podpěr“. CZ | 89 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Page 90 OHROŽENÍ VIBRACEMI: Motor, rukojeti NEBEZPEČÍ PLYNOUCÍ Z MATERIÁLU/SUB- STANCÍ: Výfukové plyny, benzín OHROŽENÍ ERGONOMIE: Uspořádání a umístění seřizovacích částí, rukoje- ti atd. 90 | CZ www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
-
Page 91: Technické Údaje
• Používejte rukavice. 4. Rukou zkuste, zda řetěz pily běží na vodicí liště bez tření a má správné napnutí. 5. Pokud je to nutné, seřiďte napnutí řetězu pily. CZ | 91 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... - Page 92 • Zatáhněte přední ochranu rukou (3) dozadu na po- Benzin Olej pro dvoutaktní motory zici (3a). Přidejte plyn, řetěz pily by se měl pohy- 25 ml bovat. 125 ml 92 | CZ www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
-
Page 93: Obsluha
(13) pomalu do prv- start (sytič) (7) vytažena ( ), motor se spustí jen ního odporu. krátce a poté se opět vypne. CZ | 93 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Page 94: Čištění
• Pomocí krouživého pohybu vytáhněte olejový/pali- vový filtr a vyčistěte ho. Pokud je olejový/palivový m UPOZORNĚNÍ filtr.poškozen, vyměňte ho. Doporučujeme mít v zásobě náhradní filtr. 94 | CZ www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... - Page 95 šení musí mít všechny řezací články stejnou šířku a timální výkon. Jsou-li nutná dodatečná nastavení, délku. dopravte pilu do autorizovaného servisu. m POZOR! Sami nesmíte na karburátoru provádět žádná nastavení! CZ | 95 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Page 96 Při nedodržení hrozí nebezpečí nehody! Uživatelé motorových pil smí provádět údržbové prá- ce a péči pouze v rozsahu, jaký je popsán v tomto návodu k obsluze. 96 | CZ www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
-
Page 97: Skladování
Před uskladněním vrtáku postupujte podle pokynů ponenty potáhly olejem. Zapalovací svíčku znovu pro čištění a údržbu! nasaďte. CZ | 97 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Page 98: Přeprava
Vyčistěte servisní otvor ve vodicí liště. Ucpané otvory pro průchod oleje zahřívají.) Vyčistěte drážku ve vodicí liště. 15. Přípustná řezná souprava Řetěz pily Oregon 21BPX078X Vodicí lišta Oregon 208PXBK095 98 | CZ www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... - Page 99 školenie o nebezpečenstvách („Potvrdenie o účasti na kurze používania motorovej píly so vzdelávacím štandardom typickým pre danú krajinu“)! Návod na obsluhu si starostlivo uschovajte! Upozornenie: Majte prosím na pamäti, že niektoré vnútroštátne predpisy môžu obmedzovať použitie stroja. SK | 99 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Page 100 Keď zariadenie používate, vždy noste bezpečnostné a antivibračné rukavice. Keď zariadenie používate, vždy noste bezpečnostnú obuv s ochranou proti porezaniu. Dôležité je nosiť ochranný odev na chodidlá, nohy a predlaktia. Plniaci otvor paliva. 100 | SK www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Page 101 Zaručená hladina akustického výkonu zariadenia. Pozor! Horúci povrch Zapínač/vypínač – „ON“ Zapínač/vypínač – „STOP“ Hmotnosť Miešací pomer Zabráňte kontaktu s vrcholom lišty Otvorený oheň je v zakázaný! SK | 101 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Page 102 Čistenie, údržba ................... 114 Údržba a oprava .................. 114 Skladovanie ..................118 Preprava ....................119 Likvidácia a recyklácia ................. 119 Odstraňovanie porúch ................119 Schválená rezacia súprava ..............119 102 | SK www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
-
Page 103: Úvod
Nepreberáme ručenie za žiadne nehody alebo ško- dy, ktoré vznikli nedodržaním tohto návodu a bez- pečnostných upozornení. SK | 103 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Page 104: Právny Spôsob Použitia
14. S reťazovou pílou nepracujte vedľa zápalných kvapalín ani plynov, ani v prítomnosti zápalných kvapalín ani plynov, či už vo vonkajších alebo vnútorných priestoroch. Vzniká pritom nebezpe- čenstvo výbuchu a/alebo požiaru. 104 | SK www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... - Page 105 Divákom na rukoväť. Píla sa tak dá ľahko potiahnuť späť. a zvieratám zabráňte v prístupe do pracovnej ob- Zasuňte zub a znova nadvihnite zadnú rukoväť. lasti. SK | 105 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Page 106 106 | SK www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Page 107 Zamastené alebo zaolejované rukoväti sú skrutky vymeňte. Utiahnite všetky matice, čapy a klzké a vedú k strate kontroly. skrutky, aby ste zaistili, že je vybavenie v bezpeč- nom prevádzkovom stave. SK | 107 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Page 108 (napr. ohnutá vodiaca lišta) a musí sa vykonať skúšob- Po vykonaní opravy a údržby znovu na stroj namon- ný chod. tujte ochrannú a bezpečnostnú výbavu. 108 | SK www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Page 109 Oce- covnej oblasti, pretože strom sa bude pri zotnutí ľové alebo železné kliny môžu spôsobiť spätný ráz a pravdepodobne kotúľať alebo kĺzať smerom nadol. poškodiť zariadenie. SK | 109 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Page 110 Pri spodnom reze vyvíjajte len ľahký ťah smerom na- • Odvetvovanie znamená oddeľovanie vetiev od hor. Pílu dobre držte, aby ste mohli prístroj ovládať. spadnutého stromu. Píla tlačí smerom dozadu (smerom k vám). 110 | SK www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Page 111 častí stroja môžu viesť poškodeniam sluchu (hluchota) a iným fyziologickým poruchám (napr. strata rovnováhy, strata vedomia), ako aj ruše- niam akustických signálov a hlasovej komunikácie. SK | 111 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
-
Page 112: Technické Údaje
• V prípade potreby nechajte prístroj prekontrolovať. štu pomocou kľúča na zapaľovacie sviečky (cca • Ak sa prístroj nepoužíva, vypnite ho. 12 – 15 Nm). • Noste rukavice. 112 | SK www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... - Page 113 Miešací pomer: 40 dielov benzínu na 1 diel 2-takt- • Potlačte prednú ochranu rúk (3) dopredu do polo- ného oleja. hy (3b). Nakrátko pridajte plyn, pílová reťaz by sa nemala pohnúť. SK | 113 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
-
Page 114: Obsluha
(10) a nakrátko nechajte bežať re- ťazovú pílu Otvor pre zásobovanie olejom (obr. 20) • Otvor pre zásobovanie olejom (K) kontrolujte po každom použití. 114 | SK www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... - Page 115 že. Filter v prípade potreby posuňte dlhým skrutko- vačom do jeho správnej polohy. • Nádrž naplňte čerstvou zmesou paliva a oleja. Opäť nasaďte uzáver palivovej nádrže. SK | 115 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Page 116 3-násobnom až 4-násobnom naostrení rezných ná- strojov musíte prekontrolovať výšku obmedzovačov hĺbky a tieto musíte v danom prípade pomocou plo- chého pilníka zbrúsiť a potom musíte zaobliť predný roh. 116 | SK www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Page 117 Používatelia motorových píl smú vykonávať iba údrž- bárske a ošetrovacie práce, ktoré sú opísané v tomto návode na obsluhu. Práce, ktoré idú nad rámec toho, smie vykonávať iba odborná dielňa. SK | 117 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
-
Page 118: Skladovanie
Reťazovú pílu neuschovávajte nikdy dlhšie ako 30 dní za lanko štartéra, aby ste na vnútorné komponenty bez vykonania nasledujúcich krokov. naniesli olej. Opäť nasaďte zapaľovaciu sviečku. 118 | SK www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Page 119: Preprava
(lišta a reťaz sa zahrejú) Vyčistite olejovací otvor v lište Upchaté priepusty oleja Vyčistite ryhu lišty 15. Schválená rezacia súprava Pílová reťaz Oregon 21BPX078X Vodiaca lišta Oregon 208PXBK095 SK | 119 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... - Page 120 („Részvételi tanúsítvány a motoros fűrészek országspecifikus kép- zési szabványát alkalmazó tanfolyamról”) részesültek! Gondosan őrizze meg a kezelési útmutatót! Megjegyzés: Kérjük, vegye figyelembe, hogy a nemzeti előírások a gép használatát korlátozhatják. 120 | HU www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Page 121 Mindig viseljen munkavédelmi antivibrációs kesztyűt, ha a készüléket használja. Mindig viseljen csúszásmentes biztonsági lábbelit vágásvédelemmel, ha a készüléket használja. Fontos, hogy a lábfejet, lábszárat, kézfejet és kart védő védőruházatot viseljen. Üzemanyagbetöltő-nyílás. HU | 121 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Page 122 A fűrészlánc beszerelésének iránya A készülék garantált hangteljesítményszintje. Figyelem! Forró felület Be-/kikapcsoló - „ON” Be-/kikapcsoló - „STOP” Tömeg Keverési arány Ne érintse meg a lapvezető csúcsát Tűz tiltott 122 | HU www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Page 123 Tisztítás és karbantartás ..............136 Karbantartás és gondozás ..............136 Tárolás ....................140 Szállítás ....................140 Megsemmisítés és újrahasznosítás ............. 140 Hibaelhárítás ..................141 Engedélyezett vágókészlet ..............141 HU | 123 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
-
Page 124: Bevezetés
üzeme- a lenyelés és fulladás veszélye! lésekor. Az útmutató, valamint a biztonsági előírások figyel- men kívül hagyásából származó balesetekért és ká- rokért nem vállalunk felelősséget. 124 | HU www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Page 125: Rendeltetésszerűi Használat
12. A láncfűrész teljes karbantartását – eltekintve a szély, ill. súlyos sérülések veszélye áll fenn. jelen kezelési és karbantartási útmutatóban meg- adott pontoktól – csak megbízott szervizszemély- zet végezheti el. HU | 125 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... - Page 126 Azt is javasoljuk, hogy nézelődők sérülésének veszélye. Ezt a láncfűrészt a nagyobb átmérőjű ágak levágásához használja kétkezes üzemeltetésre tervezték. az ütközőkarmot. 126 | HU www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Page 127 En- nek ellenére ez az információ lehetőséget biztosít a gép kezelőjének arra, hogy jobban felmérhesse a kockázatokat és veszélyeket. HU | 127 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Page 128 ér hozzá a fűrészlánchoz. Ha láncfűrésszel dolgozik, már egy pillanatnyi figyelmetlenség is ahhoz vezethet, hogy a fűrészlánc elkapja a ruháját vagy valame- lyik testrészét. 128 | HU www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Page 129 • nem eredeti pótalkatrészek beépítése és cseréje, 2. A zárt térben való tárolás előtt hagyja lehűlni a • a biztonsági alkotóelemek eltávolítása vagy mó- motort. dosítása. HU | 129 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Page 130 • Visszacsapás akkor következik be, ha a láncveze- helés). tő lap csúcsának felső része véletlenül fához vagy • Környező fák és akadályok más szilárd tárgyhoz ér. 130 | HU www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Page 131 A fűrész hátrafelé (az Ön irányába) nyomódik. • Ha dőlni kezd a fa, állítsa meg a fűrészt, helyezze le, és azonnal távozzon a menekülési útvonalon. HU | 131 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Page 132 • Tartsa szabadon a munkaterületet. Tisztítsa meg TERMIKUS VESZÉLYEK: az utat az ágaktól, hogy megelőzze az elbotlást. Forró motoralkatrészek, beleértve az olyan eleme- ket, amelyek a hősugárzástól forrósodtak fel 132 | HU www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
-
Page 133: Technikai Adatok
• Szükség szerint ellenőriztesse a készüléket. Az összes biztonsági utasítást és útmutatót őriz- • Kapcsolja ki a szerszámot, ha nem használja. ze meg későbbi használat céljából. • Viseljen kesztyűt. HU | 133 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Page 134: Az Üzembe Helyezés Előtt
4. Kézzel ellenőrizze, hogy a fűrészlánc súrlódás Keverési arány: 40 rész benzin 1 rész kétütemű olaj- nélkül fut-e a vezetősínen és megfelelő-e a fe- hoz. szessége. 134 | HU www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Page 135: Kezelés
1. Engedje el a gázkart és várjon, míg a motor eléri • Nyomja a (3) első kézvédőt előre a (3b) állásba. az üresjárati fordulatszámot. Adjon rövid gázt, a fűrészlánc még ne mozogjon. HU | 135 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Page 136: Tisztítás És Karbantartás
ül. Szükség esetén • Minden használat után ellenőrizze az olajadagoló egy hosszú csavarhúzóval tolja a megfelelő pozí- (K) nyílását. cióba a szűrőt. • Szerelje le a vezetősínt. 136 | HU www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... - Page 137 A lánc élezését védőkesztyűben végezze. Az élezés után az összes vágótag egyforma szélességű és Vezetősín hosszúságú legyen. • Az egyoldalú kopás elkerüléséért 8 munkaóra után fordítsa meg a vezetősínt. HU | 137 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Page 138 Felső szög Alsó szög Normál mélység (55°) Fűrészlánc típusa Befogás Befogás dő- Oldalsó szög forgásszöge lésszöge 21PBX ca. 4,8 mm 30° 10° 80° 0,64 mm Mélységütköző Reszelő 138 | HU www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Page 139 Fűrészlánc és vezetőlap Szerelje ki, tisztítsa meg és finoman olajozza be A láncvezető lap vezető hornyának tisztítása Üzemanyag-, lánckenő olajtartály Ürítse le és tisztítsa meg Porlasztó Járassa üresre HU | 139 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
-
Page 140: Tárolás
új gyújtógyertyát helyes elektróda távol- sággal. • Készítse elő a fűrészt az üzemelésre. • Töltse fel a tartályt megfelelő üzemanyag-olaj ke- verékkel. 140 | HU www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Page 141: Hibaelhárítás
és a lánc Eltömődtek az olajozó furatok olajozó furatot felforrósodik) Tisztítsa meg a láncvezető lap vájatát 15. Engedélyezett vágókészlet Fűrészlánc Oregon 21BPX078X Vezetősín Oregon 208PXBK095 HU | 141 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... - Page 142 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Page 143 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Page 144 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Page 145 CE - Declaration of Conformity CE - Déclaration de conformité scheppach Fabrikation von Holzbearbeitungsmaschinen GmbH • Günzburger Str. 69 • 89335 Ichenhausen / Germany erklärt folgende Konformität gemäß EU-Richtlinie und Normen für deklaruje, ze produkt jest zgodny z nastepujacymi dyrektywami...
- Page 146 és egyéb kártérítési igények ki vannak zárva. idő alatt észlelhető a sorban anyag-vagy gyártási legyen hiábavaló, ingyen. Az alkatrészeket, www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
