Modularer Aufbau des Matrixswitches

Dank des modularen Aufbaus des Matrixswitches ControlCenter-Digital-288 können
Sie den Matrixswitch durch den Einbau weiterer IO-Karten erweitern oder System-
komponenten ersetzen.
Übersicht der Komponenten des Matrixswitches

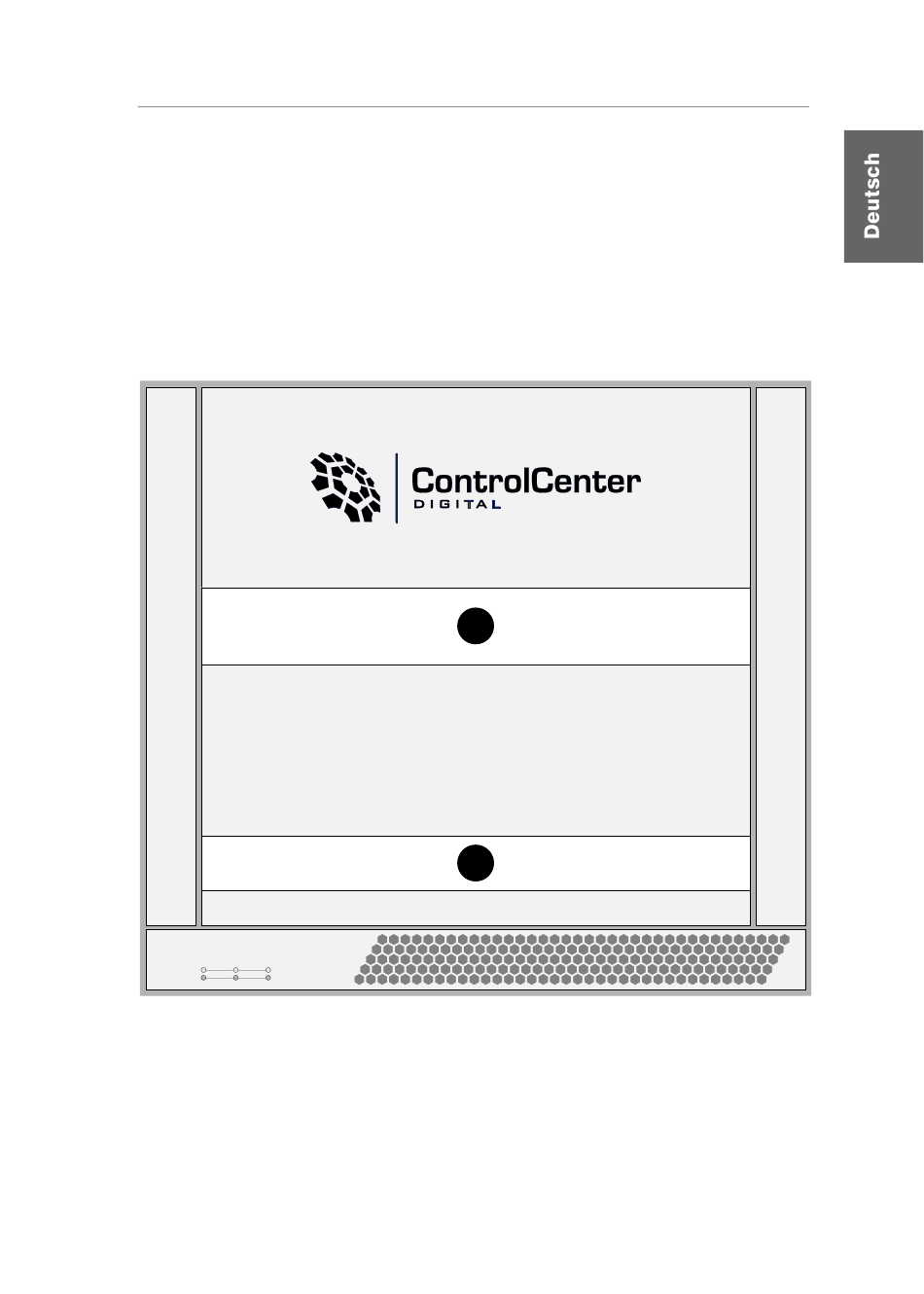

Auf der Frontseite sind die Switch-Karte CCD-Switch-Card-288 und die Controller-
Karte CCD-Control-Card platziert. Beide Komponenten sind separat austauschbar. Im
Falle eines Ausfalls einer Komponente können Sie so schnell für Abhilfe sorgen.
1 2 3
AC ok
DC ok
Beide Karten sind für den Betrieb des Matrixswitches unbedingt erforderlich und
gehören zum Lieferumfang. Sie erfüllen folgende Aufgaben:
 Die Switch-Karte (1) enthält die zentrale Umschaltlogik des Matrixswitches.
 Die Controller-Karte (2)
Matrixswitches.
1
2
verwaltet, überwacht und steuert alle Funktionen des
