BEGA 70 386 Manual

18.19 · Technische Änderungen vorbehalten · Technical amendments reserved · Modifications techniques réservées
!

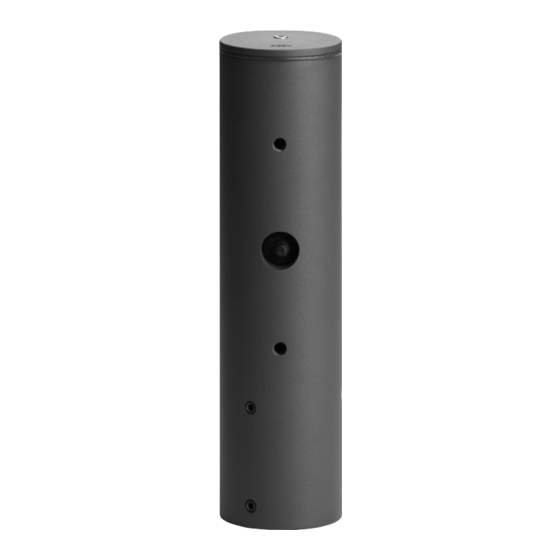

Aufsatzmuffe
Pole cap
Manchon
Gebrauchsanweisung
Anwendung

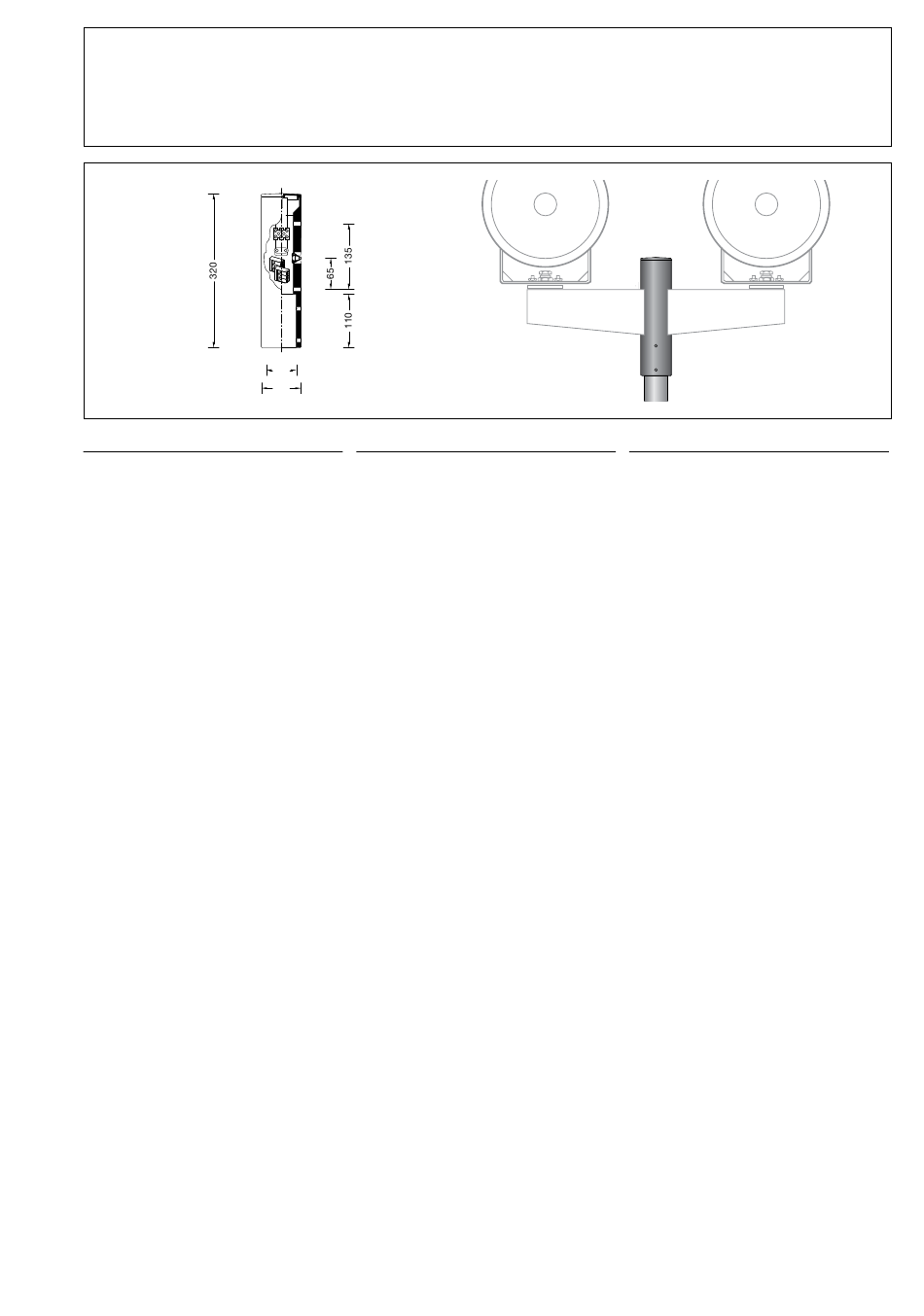

Aufsatzmuffe für die Montage von 1 bis 2
Traversen 70 391 mit Scheinwerfer auf einem
Stahlmast.
Produktbeschreibung
Aufsatzmuffe besteht aus Aluminiumguss und
Edelstahl
Für Mastzopf ø 60 mm
Einstecktiefe 120 mm
4 Befestigungsbohrungen M 10
für die Befestigung von 2 Traversen
Abstand 135 mm
2 Leitungseinführungen mit Dichtnippel
für Scheinwerferanschlussleitung
bis ø 10,5 mm, max. 5 x 1,5@
Anschlussklemme und
Schutzleiterklemme 2,5@
Zugentlastungsschelle
Schutzklasse I
Schutzart IP 44
Schutz gegen Eindringen fester Fremdkörper
> 1 mm und Spritzwasser
Gewicht: 2,3 kg
Sicherheit
Der Hersteller übernimmt keine Haftung für
Schäden, die durch unsachgemäßen Einsatz
oder Montage entstehen.
Werden nachträglich Änderungen an dem
Ergänzungsteil vorgenommen, so gilt derjenige
als Hersteller, der diese Änderungen vornimmt.
60
80
Instructions for use
Application
Pole cap for installation of 1 - 2 outrigger arms
70 391 with floodlight on a steel pole.
Product description
Pole cap made of aluminium alloy and stainless
steel
For pole top ø 60 mm
Slip fitter insert depth 120 mm
4 fixing holes M 10
for mounting 2 outrigger arms
135 mm spacing
2 cable entries with compression nipple
for floodlight connecting cable
up to ø 10.5 mm, max. 5 x 1.5@
Connecting terminal and
earth conductor terminal 2.5@
Strain-relief clamp
Safety class I
Protection class IP 44
Protected against granular foreign bodies
> 1 mm and splash water
Weight: 2.3 kg
Safety indices
The manufacturer is then discharged from
liability when damage is caused by improper
use or installation.
If any accessory is subsequently modified, the
persons responsible for the modification shall
be considered as manufacturer.
BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · info @ bega.com · www.bega.com
Fiche d'utilisation
Utilisation
Manchon pour l'installation d'une ou deux
traverses 70 391 avec projecteur sur un mât
en acier.
Description du produit
Manchon fabriquée en fonderie d'alu et acier
inoxydable
Pour tête de mât ø 60 mm
Profondeur d'embout 120 mm
4 trous de fixation M 10 pour la fixation
de 2 traverses
Entraxe 135 mm
2 entrées de câble avec nipples d'étanchéité
pour câble de projecteur jusqu'à
ø 10,5 mm, max 5 x 1,5@
Bornier et borne de mise à la terre 2,5@
Collier anti-traction
Classe de protection I
Degré de protection IP 44
Protection contre les corps solides
> 1 mm et les projections d'eau
Poids: 2,3 kg
Sécurité
Le fabricant décline toute responsabilité
résultant d'une mise en œuvre ou d'une
installation inappropriée du produit.
Toutes les modifications apportées à cet
accessoire se feront sous la responsabilité
exclusive de celui qui les effectuera.
70 386
IP 44
1 / 2
