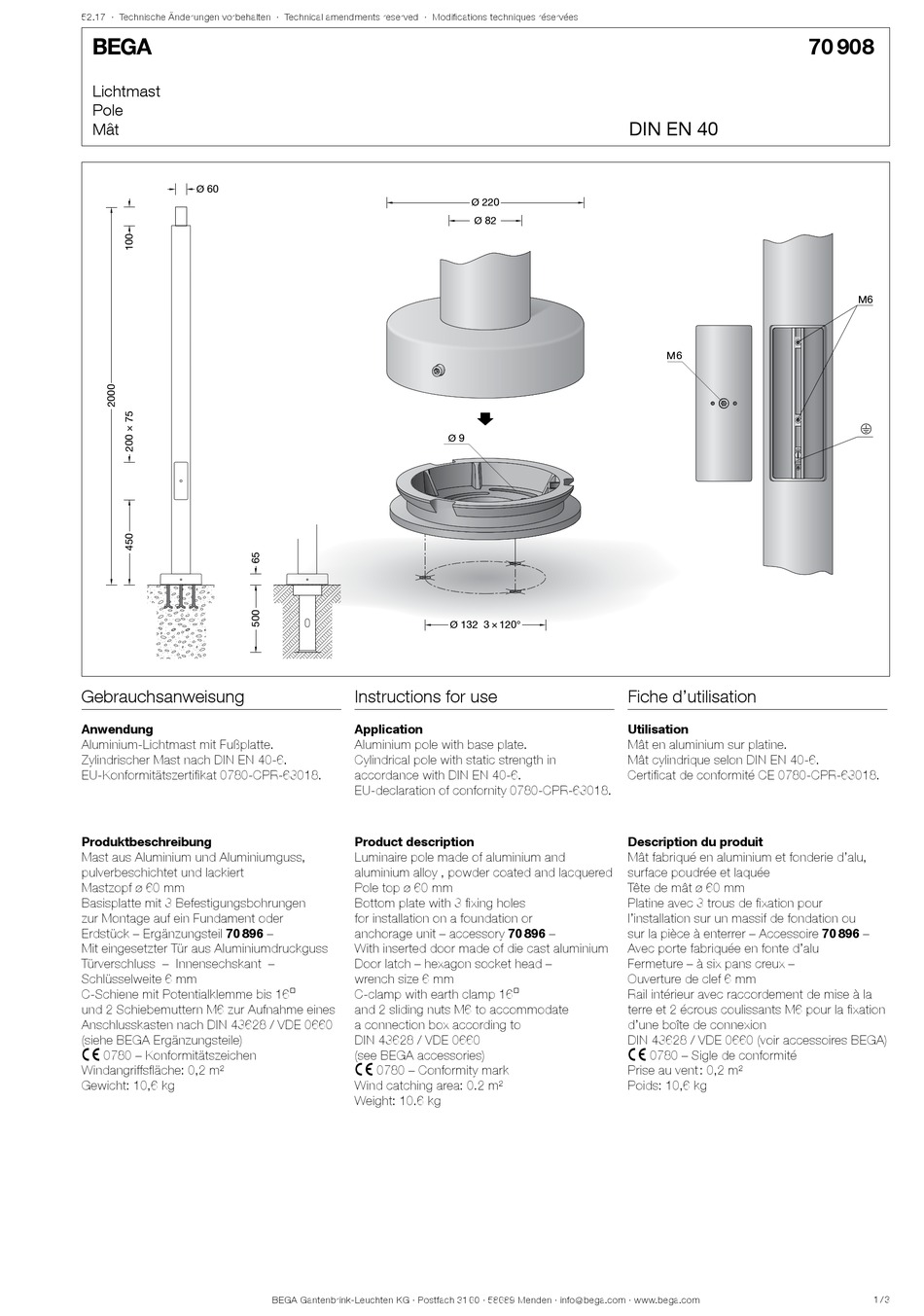

BEGA 70 908 Instructions For Use

52.17 · Technische Änderungen vorbehalten · Technical amendments reserved · Modifications techniques réservées
!
Lichtmast
Pole
Mât
Ø 60
Gebrauchsanweisung
Anwendung
Aluminium-Lichtmast mit Fußplatte.
Zylindrischer Mast nach DIN EN 40-6.
EU-Konformitätszertifikat 0780-CPR-63018.
Produktbeschreibung
Mast aus Aluminium und Aluminiumguss,
pulverbeschichtet und lackiert
Mastzopf ø 60 mm
Basisplatte mit 3 Befestigungsbohrungen
zur Montage auf ein Fundament oder
Erdstück – Ergänzungsteil 70 896 –
Mit eingesetzter Tür aus Aluminiumdruckguss
Türverschluss – Innensechskant –
Schlüsselweite 6 mm
C-Schiene mit Potentialklemme bis 16@
und 2 Schiebemuttern M6 zur Aufnahme eines
Anschlusskasten nach DIN 43628 / VDE 0660
(siehe BEGA Ergänzungsteile)
c 0780 – Konformitätszeichen
Windangriffsfläche: 0,2 m²
Gewicht: 10,6 kg
Instructions for use

Application

Aluminium pole with base plate.
Cylindrical pole with static strength in
accordance with DIN EN 40-6.
EU-declaration of confornity 0780-CPR-63018.

Product description

Luminaire pole made of aluminium and
aluminium alloy , powder coated and lacquered
Pole top ø 60 mm
Bottom plate with 3 fixing holes
for installation on a foundation or
anchorage unit – accessory 70 896 –
With inserted door made of die cast aluminium
Door latch – hexagon socket head –
wrench size 6 mm
C-clamp with earth clamp 16@
and 2 sliding nuts M6 to accommodate
a connection box according to
DIN 43628 / VDE 0660
(see BEGA accessories)
c 0780 – Conformity mark
Wind catching area: 0.2 m²
Weight: 10.6 kg
BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · info @ bega.com · www.bega.com
Ø 220
Ø 82
Ø 9
Ø 132 3 × 120°
DIN EN 40
M6
Fiche d'utilisation
Utilisation
Mât en aluminium sur platine.
Mât cylindrique selon DIN EN 40-6.
Certificat de conformité CE 0780-CPR-63018.
Description du produit
Mât fabriqué en aluminium et fonderie d'alu,
surface poudrée et laquée
Tête de mât ø 60 mm
Platine avec 3 trous de fixation pour
l'installation sur un massif de fondation ou
sur la pièce à enterrer – Accessoire 70 896 –
Avec porte fabriquée en fonte d'alu
Fermeture – à six pans creux –
Ouverture de clef 6 mm
Rail intérieur avec raccordement de mise à la
terre et 2 écrous coulissants M6 pour la fixation
d'une boîte de connexion
DIN 43628 / VDE 0660 (voir accessoires BEGA)
c 0780 – Sigle de conformité
Prise au vent : 0,2 m²
Poids: 10,6 kg
70 908
M6
1 / 3
