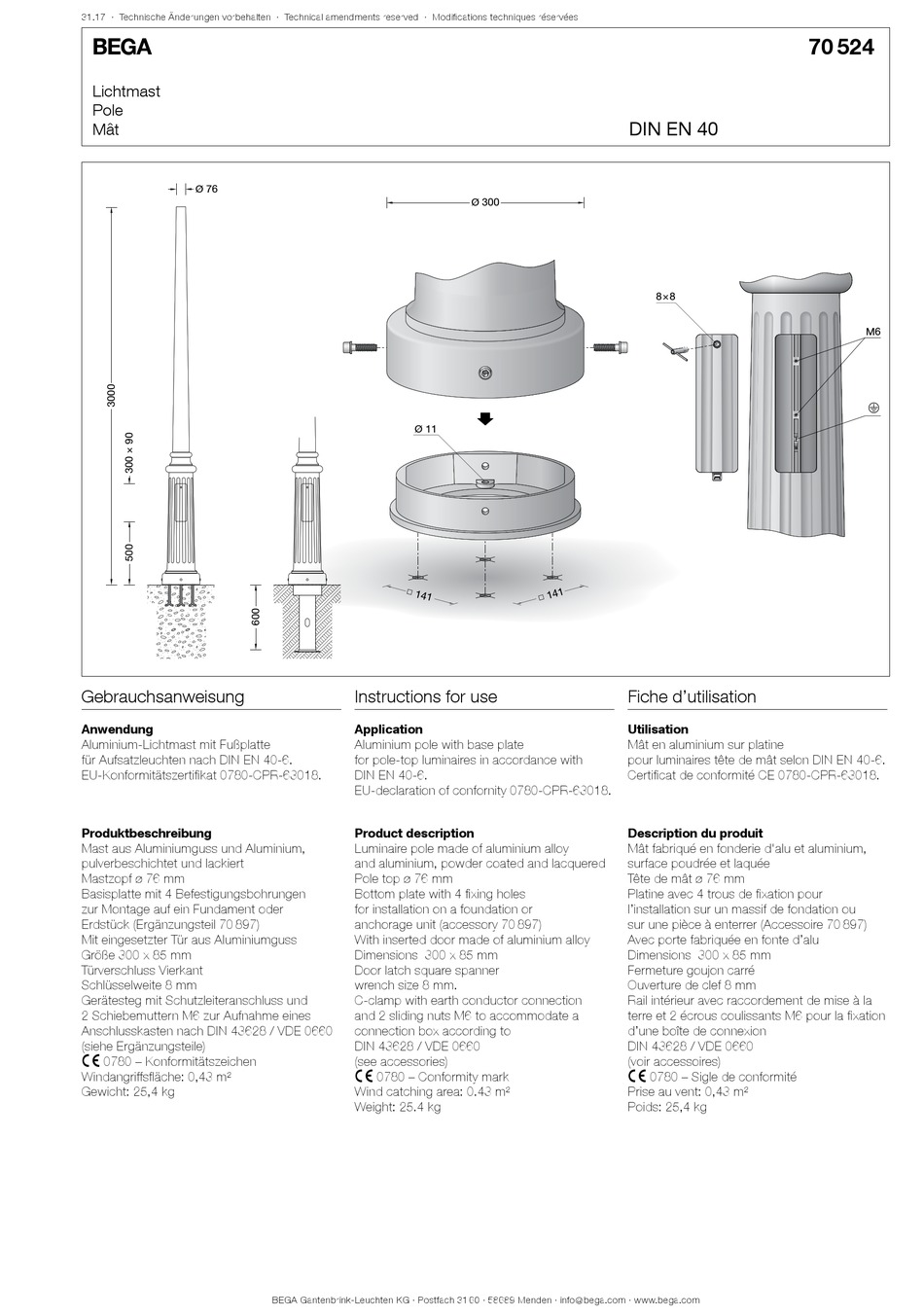

BEGA 70 524 Instructions For Use

31.17 · Technische Änderungen vorbehalten · Technical amendments reserved · Modifications techniques réservées
!
Lichtmast
Pole
Mât
Ø 76
Gebrauchsanweisung
Anwendung
Aluminium-Lichtmast mit Fußplatte
für Aufsatzleuchten nach DIN EN 40-6.
EU-Konformitätszertifikat 0780-CPR-63018.
Produktbeschreibung
Mast aus Aluminiumguss und Aluminium,
pulverbeschichtet und lackiert
Mastzopf ø 76 mm
Basisplatte mit 4 Befestigungsbohrungen
zur Montage auf ein Fundament oder
Erdstück (Ergänzungsteil 70 897)
Mit eingesetzter Tür aus Aluminiumguss
Größe 300 x 85 mm
Türverschluss Vierkant
Schlüsselweite 8 mm
Gerätesteg mit Schutzleiteranschluss und
2 Schiebemuttern M6 zur Aufnahme eines
Anschlusskasten nach DIN 43628 / VDE 0660
(siehe Ergänzungsteile)
c 0780 – Konformitätszeichen
Windangriffsfläche: 0,43 m²
Gewicht: 25,4 kg
Ø 11
Instructions for use
Application
Aluminium pole with base plate
for pole-top luminaires in accordance with
DIN EN 40-6.
EU-declaration of confornity 0780-CPR-63018.
Product description
Luminaire pole made of aluminium alloy
and aluminium, powder coated and lacquered
Pole top ø 76 mm
Bottom plate with 4 fixing holes
for installation on a foundation or
anchorage unit (accessory 70 897)
With inserted door made of aluminium alloy
Dimensions 300 x 85 mm
Door latch square spanner
wrench size 8 mm.
C-clamp with earth conductor connection
and 2 sliding nuts M6 to accommodate a
connection box according to
DIN 43628 / VDE 0660
(see accessories)
c 0780 – Conformity mark
Wind catching area: 0.43 m²
Weight: 25.4 kg
BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · info @ bega.com · www.bega.com
DIN EN 40
Ø 300
Fiche d'utilisation
Utilisation
Mât en aluminium sur platine
pour luminaires tête de mât selon DIN EN 40-6.
Certificat de conformité CE 0780-CPR-63018.
Description du produit
Mât fabriqué en fonderie d'alu et aluminium,
surface poudrée et laquée
Tête de mât ø 76 mm
Platine avec 4 trous de fixation pour
l'installation sur un massif de fondation ou
sur une pièce à enterrer (Accessoire 70 897)
Avec porte fabriquée en fonte d'alu
Dimensions 300 x 85 mm
Fermeture goujon carré
Ouverture de clef 8 mm
Rail intérieur avec raccordement de mise à la
terre et 2 écrous coulissants M6 pour la fixation
d'une boîte de connexion
DIN 43628 / VDE 0660
(voir accessoires)
c 0780 – Sigle de conformité
Prise au vent: 0,43 m²
Poids: 25,4 kg
70 524
8×8
M6
