Gerätekasten mit DALI-Leistungsreduzierer
Control gear box with DALI power reducer
Coffret à ballast avec réducteur de puissance DALI
Gebrauchsanweisung
Anwendung
Gerätekasten mit Steuergerät zur manuellen
oder automatischen Leistungsreduzierung/
Nachtabsenkung der Helligkeit. Wahlweise
durch eine geschaltete Steuerphase oder durch
virtuelle Mitternachtsberechnung.
Anschlussfertige Baueinheit, die in bestehende
Anlagen oder bei vorhandenen Anschluss-
kästen in Lichtmaste eingebaut werden
können.
Produktbeschreibung
Gerätekasten besteht aus Kunststoff –
Polyamid, glasfaserverstärkt
Brandklasse nach UL94 V0
4 Befestigungslanglöcher ø 3,5 mm
Abstand 163,5 x 46,5 mm
für den Einbau in Maste ø > 120 mm
Türgröße ab 60 x 260 mm
1 Leitungsverschraubung mit Zugentlastung für
Leuchten-Anschlussleitung ø 5-10 mm
Anschlussklemme und
Schutzleiterklemme 5 x 2,5@
1 m Verbindungsleitung X05BQ-F 4x1@ für
Anschluss an vorhandenen Anschlusskasten
Integrierte DALI-Stromversorgung für
bis zu 9 DALI-Betriebsgeräte (je 2 mA)
Betriebsart 1: Leistungsreduzierung durch
geschaltete Steuerphase
Betriebsart 2: Leistungsreduzierung mithilfe von
virtueller Mitternachtsberechnung
Einstellungen über Dreh- und Schiebeschalter
Versorgungsspannung:
220-240 V x 0/50-60 Hz
Maximaler Eingangsstrom 3 mA
Maximale Leistungsaufnahme: < 0,75 W
DALI-Ausgangsstrom: 20 mA
Betriebstemperatur: -20 °C bis 55 °C
Schutzklasse I
Schutzart IP 65
Staubdicht und Schutz gegen Strahlwasser
c – Konformitätszeichen
Gewicht: 0,35 kg
L
ST
L
N
Instructions for use
Application
Connection box with control unit for manual or
automatic power reduction/night-time dimming
of the brightness. Optionally via a switched grid
control phase or virtual midnight calculation.
Ready-to-connect component which can be
installed in existing systems or in luminaire
poles if there are already installed cable
connection boxes.
Product description
Power supply unit box made of glass-fibre
reinforced polyamide synthetic
Fire class according to nach UL94 V0
4 elongated fixing holes ø 3.5 mm
163.5 x 46.5 mm spacing
for installation in poles ø > 120 mm
Door size from 60 x 260 mm
1 screw cable gland with strain relief for
luminaire connecting cable ø 5-10 mm
Connecting terminal and earth conductor
terminal 5 x 2.5@
1 m connecting cable X05BQ-F 4x1@
for connection at installed cable connection
box
Power supply via DALI bus for up to 9 standard
DALI loads
Operating mode 1: Power reduction via
switched control phase
Operating mode 2: Power reduction by way of
virtual midnight calculation
Settings via rotary and slide switches
Supply voltage:
220-240 V x 0/50-60 Hz
Max. input current 3 mA
Max. power consumption: <0.75 W
DALI output current: 20 mA
Operating temperature: -20°C to 55°C
Safety class I
Protection class IP 65
Dust-tight and protection against water jets
c – Conformity mark
Weight: 0.35 kg
BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · info @ bega.com · www.bega.com

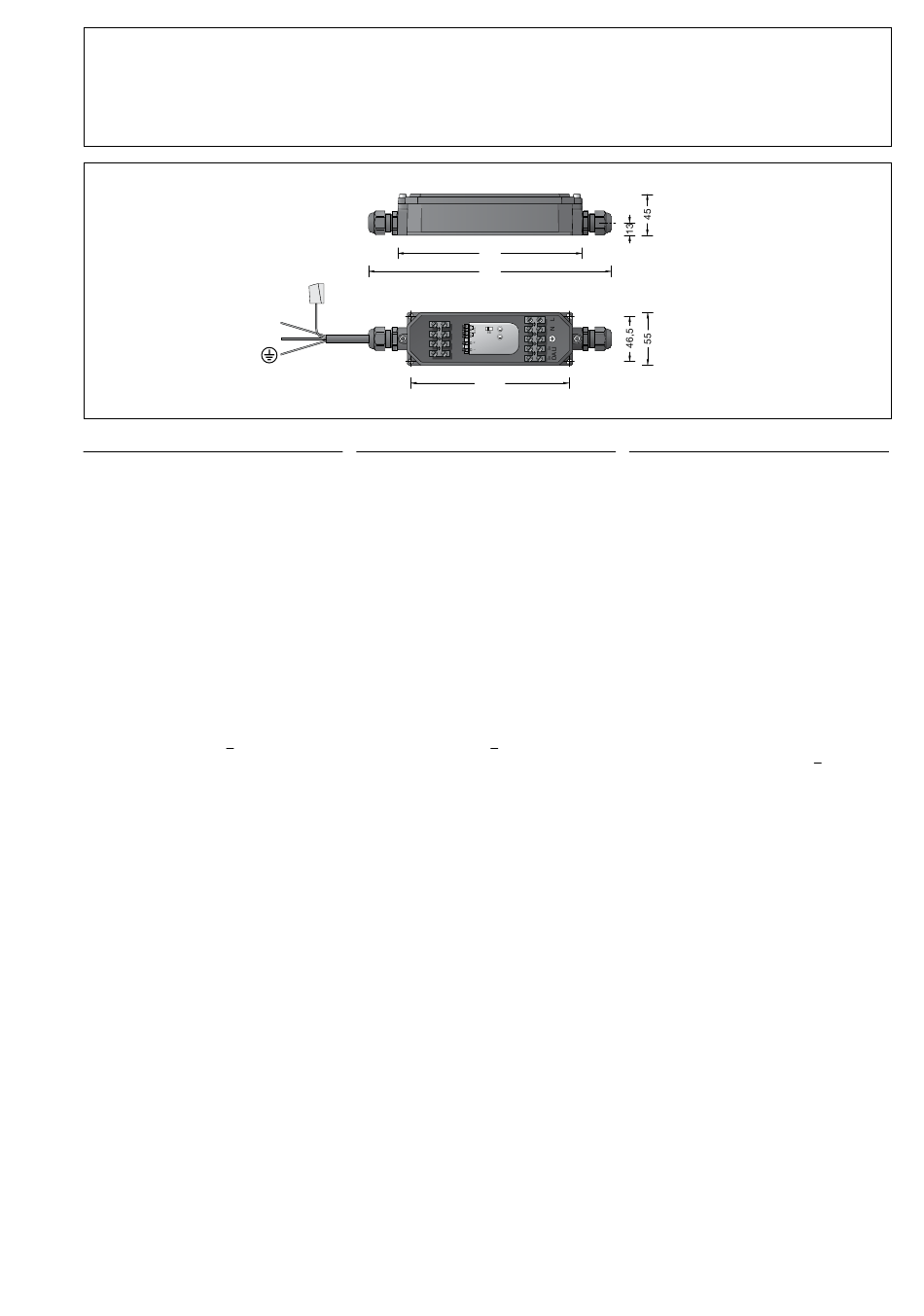

190
250
163,5
Fiche d'utilisation
Utilisation
Boîtier avec appareil de commande pour la
réduction de puissance/passage en mode
nuit manuel ou automatique de la luminosité.
Au choix par phase de commande activée ou
calcul du minuit virtuel.
Composant prêt à brancher, qui peut être
intégré dans les installations existantes ou dans
les mâts équipés d'une boîte de connexion.
Description du produit
Le coffret à ballast en matière synthétique
résistant – Polyamide renforcée à la fibre de
verre
Protection contre le feu selon UL94 V0
4 trous de fixation ø 3,5 mm
Entraxe 163,5 x 46,5 mm
pour l'installation dans les mâts ø > 120 mm
Dimensions de la porte de 60 x 260 mm
1 presse-étoupe avec collier anti-traction
pour câble de raccordement du luminaire
ø 5-10 mm
Bornier et borne de mise à la terre 5 x 2.5@
1 m câble raccordé X05BQ-F 4x1@ pour
raccordement aux boîtes de connexion
existantes
Alimentation électrique par bus DALI
jusqu'à 9 charges DALI standard
Mode 1 : Réduction de puissance par phase
de commande activée
Mode 2 : Réduction de puissance à l'aide d'un
calcul du minuit virtuel
Réglages par commutateur rotatif et à coulisse
Tension d'alimentation :
220-240 V x 0/50-60 Hz
Courant d'entrée maximal 3 mA
Puissance absorbée maximale : < 0,75 W
Courant de sortie DALI : 20 mA
Température de service : de -20 °C à 55 °C
Classe de protection I
Degré de protection IP 65
Etanche à la poussière et protégé contre les
jets d'eau
c – Sigle de conformité
Poids: 0,35 kg
