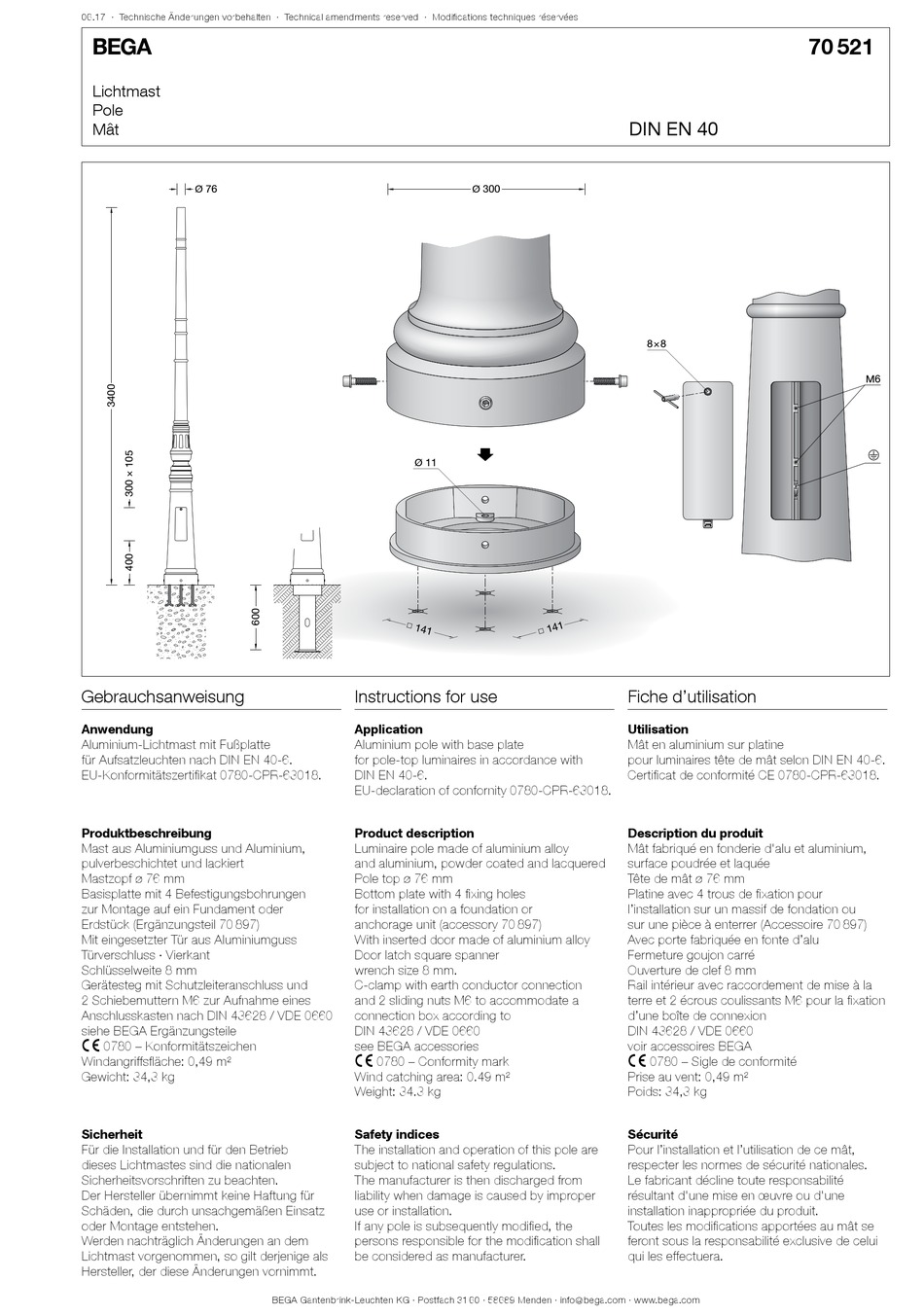

BEGA 70 521 Instructions For Use

06.17 · Technische Änderungen vorbehalten · Technical amendments reserved · Modifications techniques réservées
!
Lichtmast
Pole
Mât
Ø 76
Gebrauchsanweisung
Anwendung
Aluminium-Lichtmast mit Fußplatte
für Aufsatzleuchten nach DIN EN 40-6.
EU-Konformitätszertifikat 0780-CPR-63018.
Produktbeschreibung
Mast aus Aluminiumguss und Aluminium,
pulverbeschichtet und lackiert
Mastzopf ø 76 mm
Basisplatte mit 4 Befestigungsbohrungen
zur Montage auf ein Fundament oder
Erdstück (Ergänzungsteil 70 897)
Mit eingesetzter Tür aus Aluminiumguss
Türverschluss · Vierkant
Schlüsselweite 8 mm
Gerätesteg mit Schutzleiteranschluss und
2 Schiebemuttern M6 zur Aufnahme eines
Anschlusskasten nach DIN 43628 / VDE 0660
siehe BEGA Ergänzungsteile
c 0780 – Konformitätszeichen
Windangriffsfläche: 0,49 m²
Gewicht: 34,3 kg
Sicherheit
Für die Installation und für den Betrieb
dieses Lichtmastes sind die nationalen
Sicherheitsvorschriften zu beachten.
Der Hersteller übernimmt keine Haftung für
Schäden, die durch unsachgemäßen Einsatz
oder Montage entstehen.
Werden nachträglich Änderungen an dem
Lichtmast vorgenommen, so gilt derjenige als
Hersteller, der diese Änderungen vornimmt.
Ø 11
Instructions for use
Application
Aluminium pole with base plate
for pole-top luminaires in accordance with
DIN EN 40-6.
EU-declaration of confornity 0780-CPR-63018.
Product description
Luminaire pole made of aluminium alloy
and aluminium, powder coated and lacquered
Pole top ø 76 mm
Bottom plate with 4 fixing holes
for installation on a foundation or
anchorage unit (accessory 70 897)
With inserted door made of aluminium alloy
Door latch square spanner
wrench size 8 mm.
C-clamp with earth conductor connection
and 2 sliding nuts M6 to accommodate a
connection box according to
DIN 43628 / VDE 0660
see BEGA accessories
c 0780 – Conformity mark
Wind catching area: 0.49 m²
Weight: 34.3 kg
Safety indices
The installation and operation of this pole are
subject to national safety regulations.
The manufacturer is then discharged from
liability when damage is caused by improper
use or installation.
If any pole is subsequently modified, the
persons responsible for the modification shall
be considered as manufacturer.
BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · info @ bega.com · www.bega.com
DIN EN 40
Ø 300
8×8
Fiche d'utilisation
Utilisation
Mât en aluminium sur platine
pour luminaires tête de mât selon DIN EN 40-6.
Certificat de conformité CE 0780-CPR-63018.
Description du produit
Mât fabriqué en fonderie d'alu et aluminium,
surface poudrée et laquée
Tête de mât ø 76 mm
Platine avec 4 trous de fixation pour
l'installation sur un massif de fondation ou
sur une pièce à enterrer (Accessoire 70 897)
Avec porte fabriquée en fonte d'alu
Fermeture goujon carré
Ouverture de clef 8 mm
Rail intérieur avec raccordement de mise à la
terre et 2 écrous coulissants M6 pour la fixation
d'une boîte de connexion
DIN 43628 / VDE 0660
voir accessoires BEGA
c 0780 – Sigle de conformité
Prise au vent: 0,49 m²
Poids: 34,3 kg
Sécurité
Pour l'installation et l'utilisation de ce mât,
respecter les normes de sécurité nationales.
Le fabricant décline toute responsabilité
résultant d'une mise en œuvre ou d'une
installation inappropriée du produit.
Toutes les modifications apportées au mât se
feront sous la responsabilité exclusive de celui
qui les effectuera.
70 521
M6
