BEGA 24 457 Instructions For Use

42.22 · Technische Änderungen vorbehalten · Technical amendments reserved · Modifications techniques réservées
!

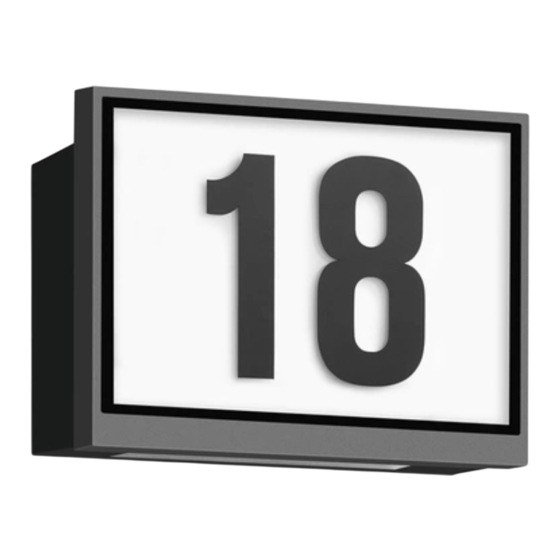

Hausnummernleuchte
House number luminaire
Luminaire numéro de maison
195 195
45 45
Gebrauchsanweisung
Anwendung
Hausnummernleuchte aus Aluminiumguss mit
Kristallglas.
Für ein- bis dreistellige Zahlen.
Mit zusätzlichem nach unten gerichteten
Lichtaustritt für die Beleuchtung der Wand und
der davor liegenden Fläche.
Produktbeschreibung
Leuchte besteht aus Aluminiumguss,
Aluminium und Edelstahl
Beschichtungstechnologie BEGA Unidure
Farbe Grafit oder Silber
Sicherheitsglas weiß
mit 1-3 stelligen Zahlen
Ziffernhöhe 100 mm
Silikondichtung
2 Befestigungslanglöcher
Breite 6 mm · Abstand 195 mm
2 Leitungseinführungen zur Durchverdrahtung
der Netzanschlussleitung ø 7-10,5 mm
Anschlussklemme und
Schutzleiterklemme 2,5@
LED-Netzteil
220-240 V x 0/50-60 Hz
DC 176-280 V
BEGA Thermal Switch
®
Temporäre thermische Abschaltung zum
Schutz temperaturempfindlicher Bauteile
Schutzklasse I
Schutzart IP 65
Staubdicht und Schutz gegen Strahlwasser
Schlagfestigkeit IK06
Schutz gegen mechanische
Schläge < 1 Joule
r – Sicherheitszeichen
c – Konformitätszeichen
Gewicht: 1,8 kg
Dieses Produkt enthält Lichtquellen der
Energieeffizienzklasse(n) B, C
5 5
Ø 4,3
Instructions for use
Application
House number luminaire made of aluminium
alloy with crystal glass.
For one up to three-digit numbers.
With additional downward-directed light
emission for illuminating walls and the area in
front of them.
Product description
Luminaire made of aluminium alloy,
aluminium and stainless steel
BEGA Unidure coating technology
® ®
Colour graphite or silver
Safety glass, white
with 1-3 digit numbers
lettering height 100 mm
Silicone gasket
2 elongated fixing holes
Width 6 mm · 195 mm spacing
2 cable entries for through-wiring of mains
supply cable ø 7-10.5 mm
Connecting terminal and
earth conductor terminal 2.5@
LED power supply unit
220-240 V x 0/50-60 Hz
DC 176-280 V
BEGA Thermal Switch
Temporary thermal shutdown to protect
temperature-sensitive components
Safety class I
Protection class IP 65
Dust-tight and protection against water jets
Impact strength IK06
Protection against mechanical
impacts < 1 joule
r – Safety mark
c – Conformity mark
Weight: 1.8 kg
This product contains light sources of energy
efficiency class(es) B, C
BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · info @ bega.com · www.bega.com
225 225
Fiche d'utilisation
Utilisation
Luminaire numéro de maison fabriqué en
fonderie d'alu avec verre clair.
Pour 1-3 chiffres.
Avec diffusion lumineuse supplémentaire
dirigée vers le bas pour l'éclairage du mur et de
la surface située devant le mur.
Description du produit
Luminaire fabriqué en fonderie d'aluminium,
aluminium et acier inoxydable
Technologie de revêtement BEGA Unidure
Couleur graphite ou argent
Verre de sécurité blanc
avec 1-3 chiffres
hauteur 100 mm
Joint silicone
2 trous oblongs de fixation
largeur 6 mm · entraxe 195 mm
2 entrées de câble pour branchement en
dérivation d'un câble de raccordement
ø 7-10,5 mm
Bornier et borne de mise à la terre 2,5@
Bloc d'alimentation LED
220-240 V x 0/50-60 Hz
DC 176-280 V
BEGA Thermal Switch
®
Interruption thermique temporaire pour
protéger les composants sensibles à la
température
Classe de protection I
Degré de protection IP 65
Etanche à la poussière et protégé contre les
jets d'eau
Résistance aux chocs mécaniques IK06
Protection contre les chocs
mécaniques < 1 joule
r – Sigle de sécurité
c – Sigle de conformité
Poids: 1,8 kg
Ce produit contient des sources lumineuses de
classe d'efficacité énergétique B, C
24 457
r é c
IP 65
20 20
65 65
®
®
1 / 3
