Manual de instalación de aparato de aire acondicionado
Herramientas necesarias para realizar la instalación
Destornillador
Alicate
Sierra para metales
Broca de tubo
Llave (17, 19 y 26 mm)
Detector de fugas de gas o agua
jabonosa
Fuente de alimentación
Antes de insertar el enchufe de alimentación en la toma, compruebe que el voltaje
no falla. La fuente de alimentación es la que figura en la placa de datos nominales.
Instale el aparato en un circuito dedicado de alimentación.
Debe existir una toma al alcance del cable de alimentación. No prolongue el cable
cortándolo.
Los modelos cumplen la norma R410A sobre refrigerantes libres de HFC
Unidad interior C
Organización de la dirección
de los tubos
Izquierda trasera
Izquierda
Inferior
Las marcas de
que se muestran en la figura
representan los componentes.
La distancia entre la unidad
interior y el suelo debe ser
superior a 2m.
Recuerde que la ilustración anterior podría no reflejar fielmente el producto adquirido y debe utilizarse únicamente como referencia.
Lea este manual antes de la instalación
Explique el uso del aparato al usuario siguiendo las instrucciones de este manual.
Llave dinamométrica (17mm, 22mm,
26mm)
Sierra de tubos
Herramienta de conicidad
Cuchilla
Metro
Avellanador

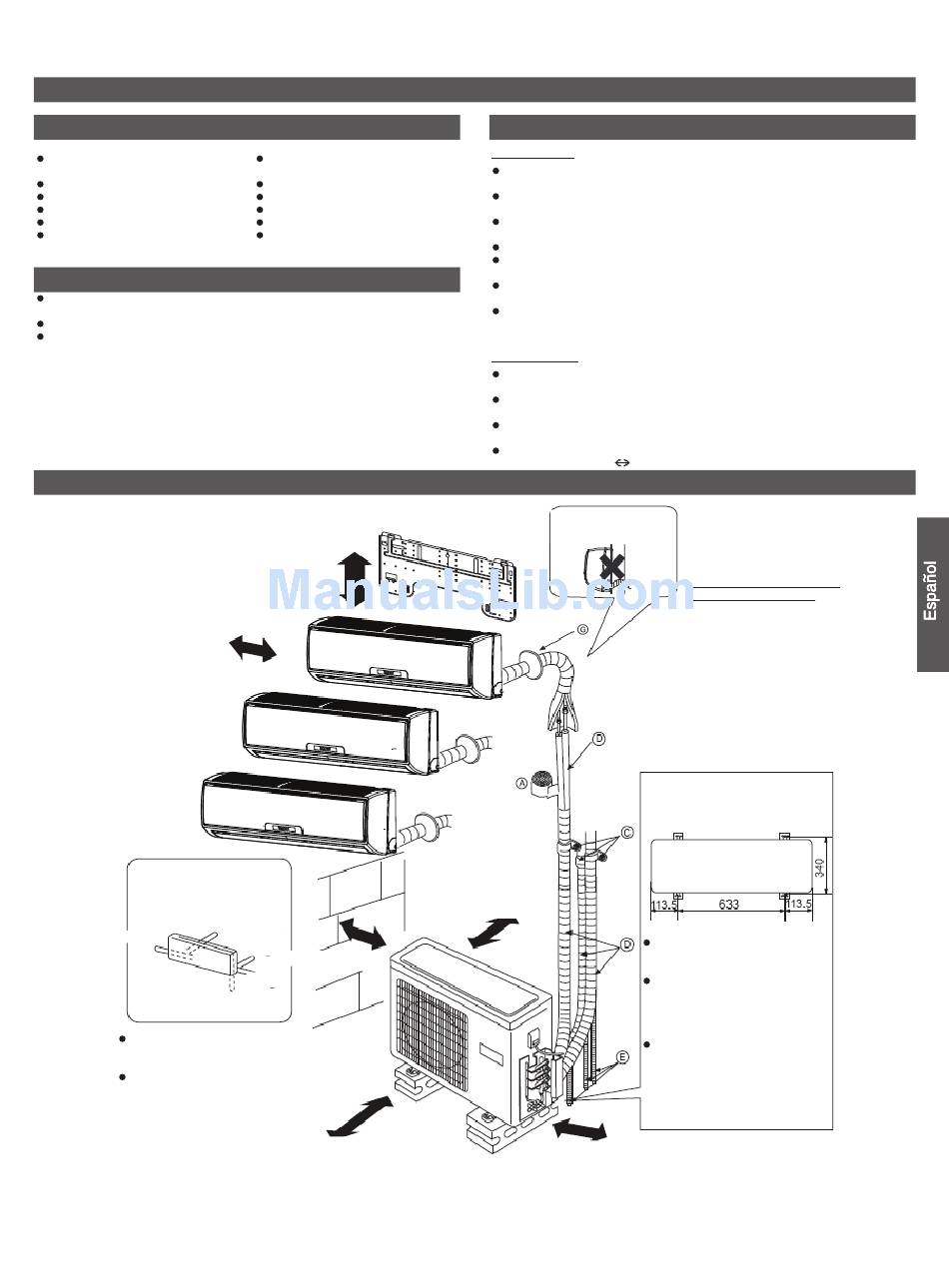

Diagrama para la instalación de aparatos interiores y exteriores
más de 5cm
más de 10cm
Unidad interior A
Unidad interior B
Derecha
trasera
más de 10cm
Derecha
A a G
más de 60cm
Preparación
Selección del lugar de instalación
Unidad interior
Coloque la unidad sobre una superficie que pueda soportarla correctamente y no
provoque vibraciones.
Asegúrese de que el lugar no se ve afectado por calor o vapor generado en las
cercanías y donde las tomas de entrada y salida no estén obstruidas.
Asegúrese de que el lugar permita un drenaje sencillo y en el que puedan
conectarse los tubos a la unidad exterior.
Asegúrese de que el aire frío pueda distribuirse uniformemente por la sala.
Coloque la unidad interior cerca de una toma de suministro eléctrico con espacio
suficiente alrededor. (Consulte los diagramas).
Coloque la unidad interior de modo que se encuentre a más de 1m de televisiones,
radios, aparatos inalámbricos y lámparas fluorescentes.
En el caso de fijar el control remoto a una pared, colóquelo donde la unidad interior
pueda recibir su señal mientras estén encendidas las lámparas fluorescentes de la
sala.
Unidad exterior
Seleccione el lugar menos afectado por la lluvia o la luz solar directa y
suficientemente ventilado.
Elija un lugar que permita soportar el peso de la unidad y que no amplifique el
ruido y las vibraciones.
Seleccione un lugar en el que los residuos y el viento generado por la unidad no
cause una molestia a los vecinos.
Coloque la unidad en un lugar en el que pueda disponerse de la distancia de
separación marcada
Debe prestarse atención a
la pendiente de la manguera
de drenaje
más de 10cm
más de15cm
en la figura anterior.
Componentes opcionales para
la instalación de los tubos
○ ○ ○
A Cinta no adhesiva
B Cinta adhesiva
C Soporte (L.S) con tornillos
D Conexión de cable
eléctrico para interior y
○ ○
exterior
E Manguera de drenaje
F Material aislante de calor
G Cubierta de orificio de
entubación
Dimensiones de fijación al suelo de
la unidad exterior (Unidad:mm)
Fijación de la unidad exterior
Fije la unidad a un bloque de
cemento con pernos (10mm) y
tuercas firme y horizontalmente.
Si instala la unidad sobre una
pared, techo o tejado, instale un
soporte con clavos o cables
considerando la posibilidad de
terremotos o viento fuerte.
Si la vibración afectase a la casa,
fije la unidad instalando una
alfombra de absorción de
vibraciones.
5
