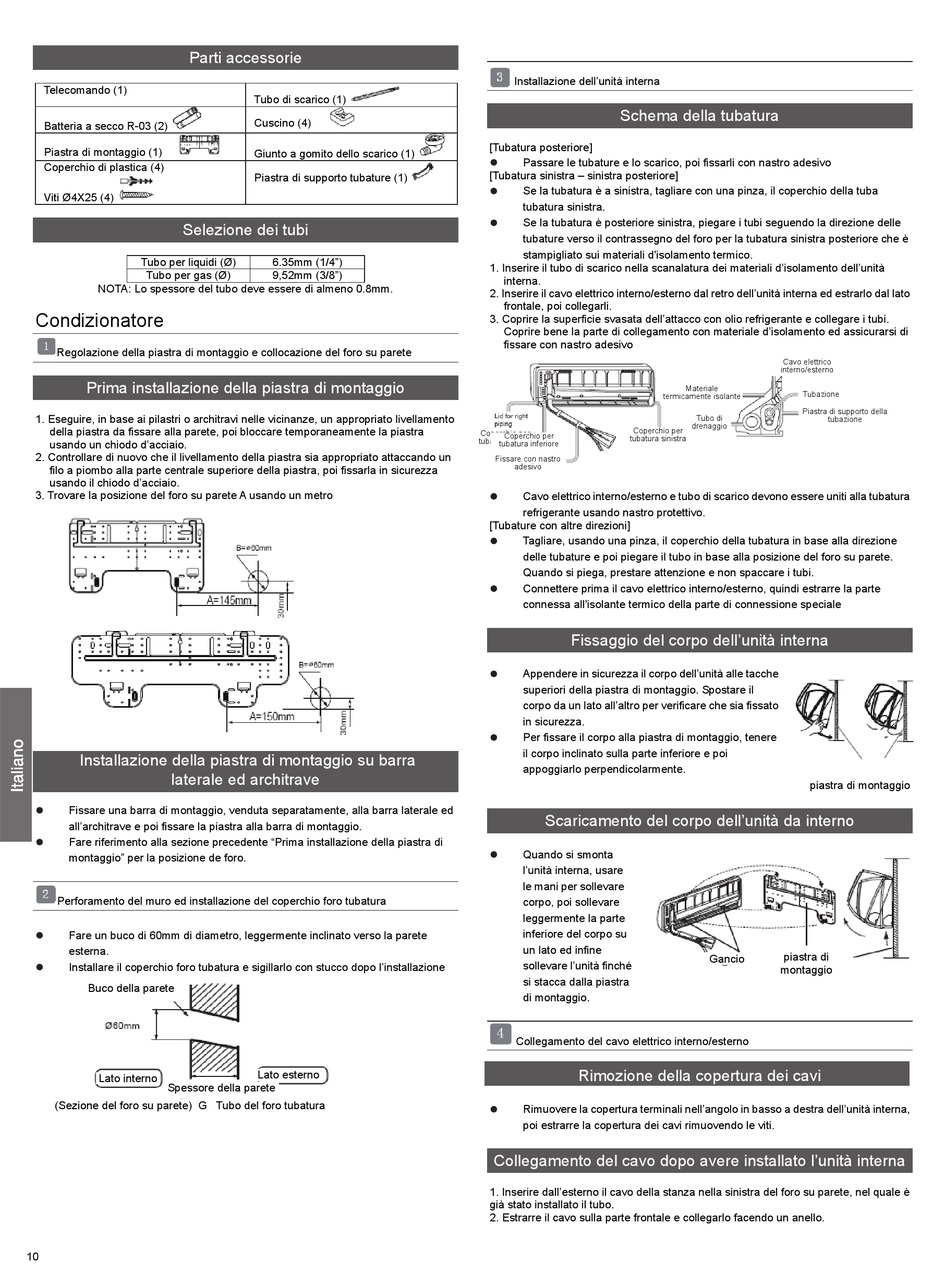

Parti accessorie

Telecomando (1)
Batteria a secco R-03 (2)
Piastra di montaggio (1)
Coperchio di plastica (4)
Viti Ø4X25 (4)
Selezione dei tubi
Tubo per liquidi (Ø)
Tubo per gas (Ø)
NOTA: Lo spessore del tubo deve essere di almeno 0.8mm.
Condizionatore
Regolazione della piastra di montaggio e collocazione del foro su parete
Prima installazione della piastra di montaggio
1. Eseguire, in base ai pilastri o architravi nelle vicinanze, un appropriato livellamento
della piastra da fissare alla parete, poi bloccare temporaneamente la piastra
usando un chiodo d'acciaio.
2. Controllare di nuovo che il livellamento della piastra sia appropriato attaccando un
filo a piombo alla parte centrale superiore della piastra, poi fissarla in sicurezza
usando il chiodo d'acciaio.
3. Trovare la posizione del foro su parete A usando un metro
Installazione della piastra di montaggio su barra
laterale ed architrave
Fissare una barra di montaggio, venduta separatamente, alla barra laterale ed
all'architrave e poi fissare la piastra alla barra di montaggio.
Fare riferimento alla sezione precedente "Prima installazione della piastra di
montaggio" per la posizione de foro.
Perforamento del muro ed installazione del coperchio foro tubatura
Fare un buco di 60mm di diametro, leggermente inclinato verso la parete
esterna.
Installare il coperchio foro tubatura e sigillarlo con stucco dopo l'installazione
Buco della parete
Lato interno
Spessore della parete
(Sezione del foro su parete) G Tubo del foro tubatura
10
Tubo di scarico (1)
Cuscino (4)
Giunto a gomito dello scarico (1)
Piastra di supporto tubature (1)
6.35mm (1/4")
9,52mm (3/8")
Lato esterno
Installazione dell'unità interna
Schema della tubatura
[Tubatura posteriore]
Passare le tubature e lo scarico, poi fissarli con nastro adesivo
[Tubatura sinistra – sinistra posteriore]
Se la tubatura è a sinistra, tagliare con una pinza, il coperchio della tuba
tubatura sinistra.
Se la tubatura è posteriore sinistra, piegare i tubi seguendo la direzione delle
tubature verso il contrassegno del foro per la tubatura sinistra posteriore che è
stampigliato sui materiali d'isolamento termico.
1. Inserire il tubo di scarico nella scanalatura dei materiali d'isolamento dell'unità
interna.
2. Inserire il cavo elettrico interno/esterno dal retro dell'unità interna ed estrarlo dal lato
frontale, poi collegarli.
3. Coprire la superficie svasata dell'attacco con olio refrigerante e collegare i tubi.
Coprire bene la parte di collegamento con materiale d'isolamento ed assicurarsi di
fissare con nastro adesivo
Coperchio per
Coperchio per
Coperchio per
tubatura sinistra
tubatura destra
tubatura inferiore
Fissare con nastro
adesivo
Cavo elettrico interno/esterno e tubo di scarico devono essere uniti alla tubatura
refrigerante usando nastro protettivo.
[Tubature con altre direzioni]
Tagliare, usando una pinza, il coperchio della tubatura in base alla direzione
delle tubature e poi piegare il tubo in base alla posizione del foro su parete.
Quando si piega, prestare attenzione e non spaccare i tubi.
Connettere prima il cavo elettrico interno/esterno, quindi estrarre la parte
connessa all'isolante termico della parte di connessione speciale
Fissaggio del corpo dell'unità interna
Appendere in sicurezza il corpo dell'unità alle tacche
superiori della piastra di montaggio. Spostare il
corpo da un lato all'altro per verificare che sia fissato
in sicurezza.
Per fissare il corpo alla piastra di montaggio, tenere
il corpo inclinato sulla parte inferiore e poi
appoggiarlo perpendicolarmente.
Scaricamento del corpo dell'unità da interno
Quando si smonta
l'unità interna, usare
le mani per sollevare il
corpo, poi sollevare
leggermente la parte
inferiore del corpo su
un lato ed infine
sollevare l'unità finché
si stacca dalla piastra
di montaggio.
Collegamento del cavo elettrico interno/esterno
Rimozione della copertura dei cavi
Rimuovere la copertura terminali nell'angolo in basso a destra dell'unità interna,
poi estrarre la copertura dei cavi rimuovendo le viti.
Collegamento del cavo dopo avere installato l'unità interna
1. Inserire dall'esterno il cavo della stanza nella sinistra del foro su parete, nel quale è
già stato installato il tubo.
2. Estrarre il cavo sulla parte frontale e collegarlo facendo un anello.
Cavo elettrico
interno/esterno
Materiale
Tubazione
termicamente isolante
Piastra di supporto della
Tubo di
tubazione
drenaggio
piastra di montaggio
piastra di
Gancio
montaggio
