Unidad Exterior - Haier 3HUM18HB03/R2 - annexe 1 Installation Manual

Room air conditioner
Hide thumbs

Advertisement

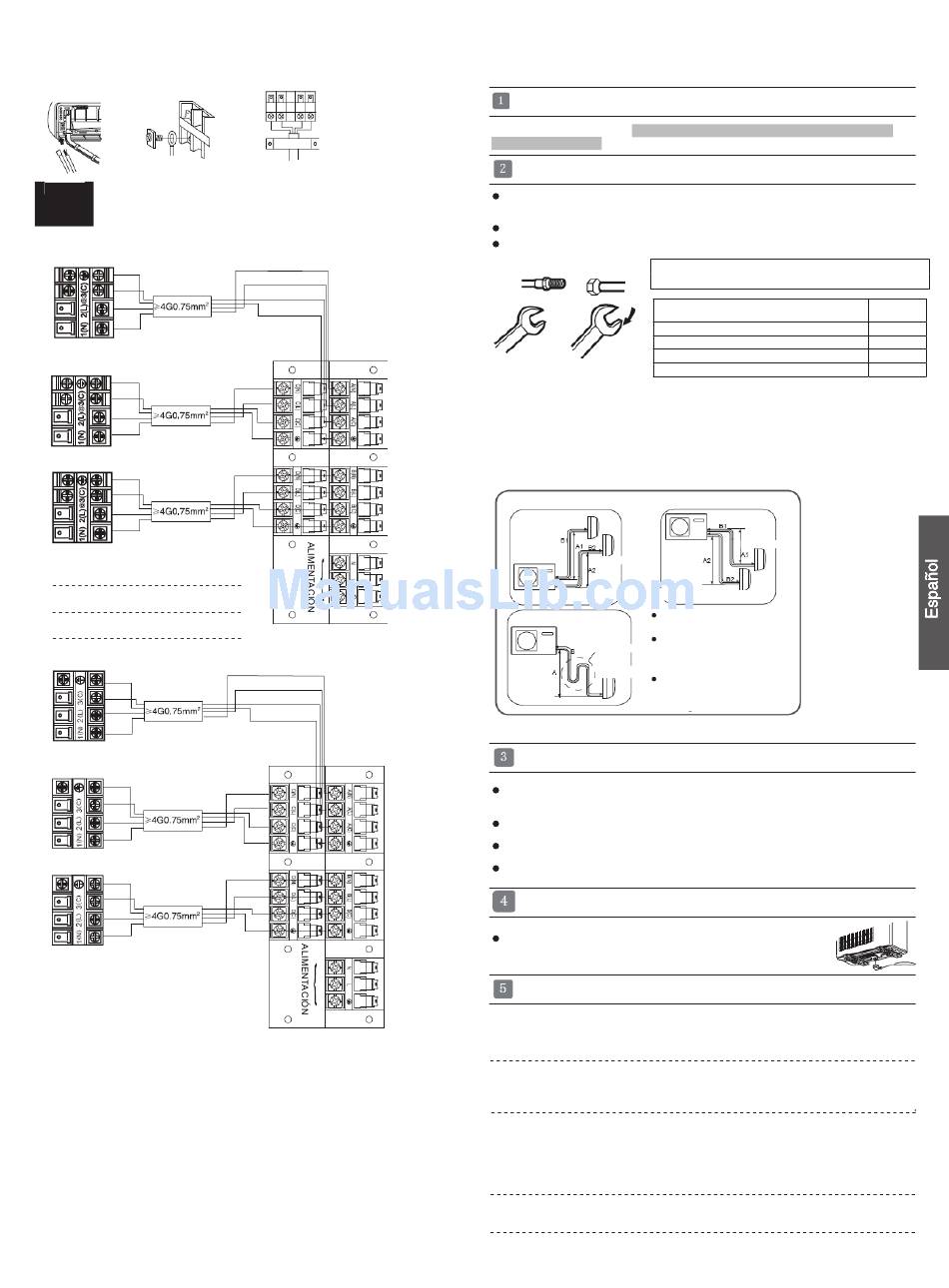

Al conectar el cable, confirme el número de terminales de las unidades
Nota
interior y exterior detenidamente. Si el cableado no se ha realizado
correctamente no se podrá utilizar el aparato correctamente,
provocándose un defecto.
Unidad interior A
Unidad interior C
Unidad interior B
Cable de alimentación: ≥3G2,5mm
HSM07HEK03/R2(DB)
3HUM18HB03/R2(DB)
HSM09HEK03/R2(DB)
HSM12HEK03/R2(DB)
HSM07HEA03/R2(DB)
3HUM20HA03/R2(DB)
HSM09HEA03/R2(DB)
HSM12HEA03/R2(DB)
HSM07HRA03/R2(DB)
HSM09HRA03/R2(DB)
3HUM20HA03/R2(DB)
HSM12HRA03/R2(DB)
Unidad interior A
Unidad interior C
Unidad interior B
3HUM20H03/R2(DB)
Cable de alimentación: ≥3G2,5mm
1. Si el cable de alimentación está dañado deberá ser reemplazado por el fabricante,
agente de servicio o profesional cualificado. El tipo de cable de conexión es
H05RN-F o H07RN-F.
2. Si el fusible de la placa PC está roto, cámbielo por otro de tipo T.3.15A/250VAC
(Interior), T.25A/250VAC (Exterior).
3. El método de cableado debe satisfacer los requisitos de las normas locales de
cableado.
4. Después de la instalación, el enchufe de alimentación debe encontrarse ubicado
en un lugar fácilmente accesible.
5. Debe instalarse un interruptor en el cableado fijo. El interruptor deberá ser de tipo
omnipolar y la distancia entre los dos contactos no deberá ser inferior a 3mm.
2

Unidad exterior

2
Unidad exterior
Unidad exterior
Instalación de la unidad exterior
Instale la unidad exterior de acuerdo con el diagrama de instalación de unidades
interiores y exteriores.
Conexión de los tubos
Para doblar un tubo, intente hacer la curva lo más suave posible para no aplastar el
tubo. El radio de doblado debe ser de entre 30 y 40mm o superior.
Será más sencillo conectar en primer lugar el tubo de gas.
El tubo de conexión es especial para el tipo R410A.
Media unión
Tuerca cónica
Si se fuerza la fijación sin aplicar centrado podrían dañarse los
tubos y provocarse una fuga de gas.
Llave
Llave dinamométrica
Procure que no penetren materiales, como residuos o arena, en el tubo. La longitud
estándar del tubo es de 5m. Si la longitud total del tubo es superior a 30m, se verá
afectado el funcionamiento de la unidad, y deberá cargarse el refrigerante a razón de
20 g/m. No obstante, la carga de refrigerante deberá ser realizada por un ingeniero
profesional en aire acondicionado. Antes de añadir refrigerante adicional, realice una
purga de aire desde los tubos refrigerantes y la unidad interior utilizando una bomba
de vacío y cargue después el refrigerante adicional.
PRECAUCIÓN
Unidad interior
Unidad interior
Unidad exterior
Unidad exterior
En caso de que la elevación A sea
Unidad exterior
superior a 5m, el filtro de aceite
debe instalarse cada 5 ~ 7 m.
Longitud máx.: B1 máx. de 20m
Filtro de aceite
Unidad interior
La diferencia de altura entre dos
unidades interiores o exteriores no
puede ser superior a los 15 metros.
Conexión
Utilice el mismo método con la unidad interior. Afloje los tornillos del bloque de
terminales e inserte los tapones completamente en los mismos. Apriete entonces
los tornillos.
Inserte el cable de acuerdo con el número del terminal, de la misma forma que hizo
con la unidad interior.
Si el cableado no es correcto, no podrá alcanzarse la orientación correcta y el
controlador podría resultar dañado.
Fije el cable con una pinza.
Instalación del codo de drenaje
Si utiliza un codo de drenaje, instálelo como indica la figura.
(Nota: sólo para unidades con bomba de calor).
Método de purgado: para utilizar una bomba de vacío
1.
Retire el tapón del puerto de mantenimiento de la válvula de 3 vías (G), el tapón
del vástago de la válvula de 2 vías (L) y 3 vías (G). Conecte entonces la
manguera de proyección de carga (central) del colector a la bomba de vacío.
2.
Abra la espita inferior del colector y accione la bomba de vacío. Si el indicador
de la escala (inferior) alcanza la condición de vacío por un momento,
compruebe de nuevo el punto 1.
3.
Succione durante 15 minutos. Compruebe el nivel medido, que deberá ser de
-0.1MPa (76 cm Hg) en el lado de baja presión. Tras finalizar la succión, cierre
la espita inferior del colector y detenga la bomba de vacío. Compruebe el
funcionamiento de las escala y manténgala durante 1-2 min. Si la escala
retrocede a pesar de ajustarse, realice de nuevo los trabajos de conicidad y
vuelva al punto 3.
4.
Abra el vástago de la válvula de 2 vías 90 grados hacia la izquierda. Después
de 6 segundos, cierre la válvula de 2 vías e inspeccione si existen fugas de gas.
Diámetro del tubo (ø)
Lado de líquido 6,35 mm (1/4")
Lado de líquido/gas 9,52mm (3/8")
Lado de gas 12,7mm (1/2")
Lado de gas 15,88mm (5/8")
Unidad interior
Unidad interior
B2 máx. de 20m
B3 máx. de 20m
(B1+B2+B3) máx de
45m
Par de
apriete
18N.m
42 N.m
55N.m
60 N.m
7
