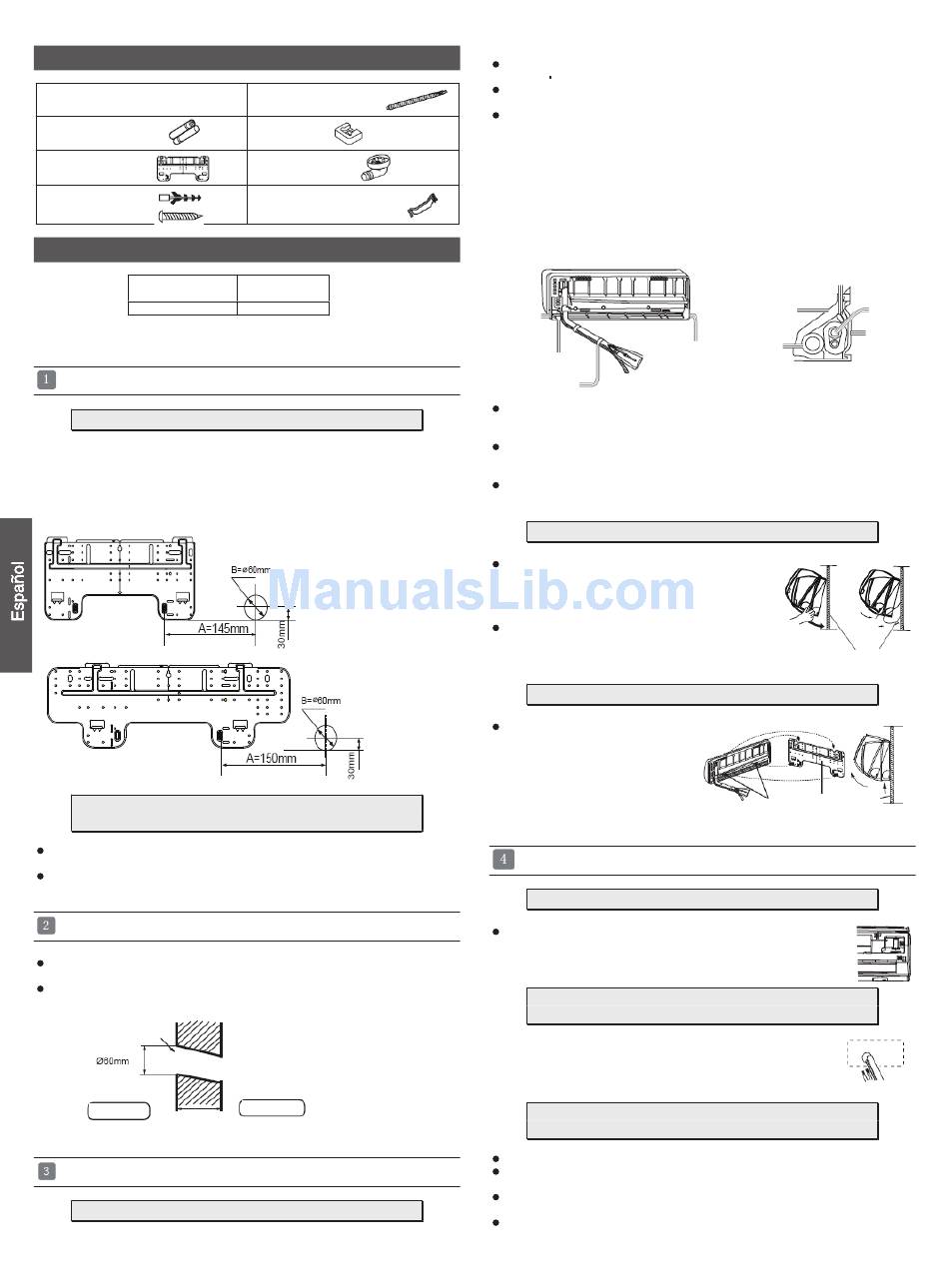

Selección de tubo
Tubo de líquido
(Ø)
Tubo de gas (Ø)
NOTA: El grosor del tubo debe ser, al menos, de 0,8mm.
Unidad interior
Instalar la placa de montaje y ubicar el orificio en la pared
Al fijar por primera vez la placa de montaje
1. Nivele correctamente la placa a fijar contra la pared basándose en pilares o
dinteles cercanos y fije temporalmente la placa con un clavo de acero.
2. Asegúrese de nuevo de que la placa se encuentre bien nivelada colgando una
plomada desde el punto superior central de la placa. Una vez comprobado, fije la
placa con el clavo de acero de fijación.
3. Busque la ubicación del orificio de pared A utilizando un metro.
Al montar la placa de montaje fijándola a una
barra lateral y un dintel
Fije una barra de montaje (se vende por separado) a la barra lateral y el dintel, y
asegure la placa a la barra de montaje fijada.
Consulte la sección anterior "Al fijar por primera vez la placa de montaje" para más
información acerca del orificio de la pared.
Practicar un orificio en la pared e instalar la cubierta del orificio de entubación
Practique un orificio de 60mm de diámetro con pendiente ligeramente
descendiente hacia el exterior de la pared.
Instale la cubierta del orificio de entubación y séllela con masilla después de la
instalación.
Orificio de
pared
Cara interior
Grosor de la pared
(Sección del orificio de pared)
G Tubo del orificio de
entubación
Instalación de la unidad interior
Extracción de los tubos
6
Accesorios
M
a
n
g
u
e
a r
d
e
d
e r
n
a
e j
(
) 1
Acolchado (4)
Codo de drenaje (1)
Placa de soporte del tubo (4)
6,35mm (1/4")
9,52mm (3/8")
Cara exterior
[ Entubación trasera ]
Extraiga los tubos y la manguera de drenaje y fíjelos con cinta adhesiva
[Izquierda ・Entubación trasera izquierda]
En caso de realizar la entubación por el lado izquierdo, corte con una cuchilla la
cubierta de la entubación izquierda.
En caso de realizar la entubación a través de la parte trasera izquierda, doble los
tubos de acuerdo con la dirección de entubación que figura en la marca del orificio
de entubación trasera izquierda, ubicada sobre los materiales aislantes.
1. Pase la manguera aislante a través del hueco de los materiales de aislamiento de
calor de la unidad interior.
2. Inserte los cables eléctricos de interior / exterior a través de la parte trasera de la
unidad interior y tire de ellos desde la parte delantera. A continuación, conéctelos.
3. Cubra la cara de sellado con aceite refrigerante y conecte los tubos.
Cubra la conexión con material aislante de calor y asegúrese de fijarla con cinta
adhesiva.
Cubierta de
entubación
derecha
Cubierta de entubación
izquierda
Cubierta de entubación
inferior
Fijación con cinta
adhesiva
Los cables eléctricos de interior/exterior deben conectarse a la entubación del
refrigerante utilizando cinta protectora.
[Entubación en otra dirección]
Corte con una cuchilla la cubierta de entubación de acuerdo con la dirección de
entubación y doble los tubos de acuerdo con la posición del orificio en la pares.
Tenga cuidado de no romper los tubos al doblarlos.
Conecte previamente el cable eléctrico de interior / exterior y tire de la conexión al
aislante de calor del componente de conexión.
Fijación de la unidad interior
Cuelgue con seguridad la unidad de las muescas
superiores de la placa de montaje. Mueva el bastidor
hacia los lados para verificar que la fijación se haya
realizado de la forma correcta.
Para fijar el bastidor a la placa de montaje, sostenga
el aislante del bastidor por debajo y colóquelo en
posición perpendicular.
Descarga de la unidad interior
Al descargar la unidad interior, utilice
la mano para levantar el bastidor.
Levante entonces la parte inferior
del bastidor llevándolo hacia fuera
ligeramente y levante la unidad
hasta que se separe de la placa de
montaje.
Conexión de los cables eléctricos de interior/exterior
Extraer la cubierta del cableado
Extraiga la cubierta de los terminales situada en la esquina inferior
derecha de la unidad interior. Extraiga entonces la cubierta del
cableado desenroscando los tornillos.
Al conectar el cable después de instalar la
unidad de interior
1. Inserte desde fuera el cable en la sala a través del lado izquierdo
del orificio de la pared en el que ya se encuentra el tubo.
2. Tire del cable desde el lado delantero y conecte el cable creando
un bucle.
Al conectar el cable antes de instalar la unidad
de interior
Inserte el cable desde la parte trasera de la unidad y tire desde la parte delantera.
Afloje los tornillos e inserte los extremos del cable en el bloque de terminales.
Apriete entonces los tornillos.
Tire ligeramente del cable para asegurarse de que los cables han quedado
correctamente insertados y apretados.
Después de conectar el cable, no olvide fijar el cable conectado con la cubierta de
cable.
Cable eléctrico de interior/exterior
Material aislante
Entubación
de calor
Placa de soporte del
Manguera de
tubo
drenaje
placa de montaje
placa de montaje
gancho
